Freno de prensa hidráulica Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc para doblado de placa de metal

Información del Producto

Esta máquina es una nueva máquina dobladora CNC lanzada por RAYMAX en 2020 y es adecuada para fabricantes con requisitos de alta precisión y rendimiento de costos. La máquina es nuestro modelo más popular por volumen y un verdadero caballo de batalla, que está construida con piezas de alta calidad y ofrece una gran confiabilidad. La tecnología de sincronización Y1 e Y2 garantiza altas velocidades de aproximación, curva y retorno. Su capacidad de longitud de flexión y rango de presión se pueden personalizar para cumplir con varios requisitos de producción.

Diseño científico

1, movimiento síncrono de los ejes Y1 e Y2, cada uno controlado por un cilindro independiente

2, posibilidad de agregar opciones y actualizaciones en la configuración, en una etapa posterior

Amigable con el medio ambiente

Bajo nivel de ruido durante la espera y descenso rápido (menos de 25 decibelios), presión y retorno, ya que la presión en el sistema hidráulico es el control de circuito cerrado del servomotor principal. Consumo de energía inferior al de la máquina general en un 60% mediante el uso de servomotor.

Rendimiento estable y duradero del cuerpo de la máquina.

1, la soldadura integrada del marco de la máquina.

2，El marco de la máquina formado por el centro de mecanizado tridimensional CNC en un solo proceso, lo que garantiza el paralelismo y la verticalidad de cada superficie de montaje.

3, laminación de tensión interna por templado.

4，Granallado para eliminar el óxido y el tratamiento antioxidante.

1. Sistema de control: DA52s (Cybelec CT8 opcional de Suiza)

Programación rápida de una página

• Navegación con teclas de acceso rápido

•TFT a color VGA de 7”

•Hasta 4 ejes (Y1, Y2 y 2 ejes auxiliares)

•Control de coronación

•Biblioteca de herramientas/materiales/productos

•USB, interfaz de periféricos

•Las funciones básicas de control de la máquina son el eje Y1 Y2 XR.

• Algoritmos avanzados de control del eje Y para válvulas de circuito cerrado y de circuito abierto

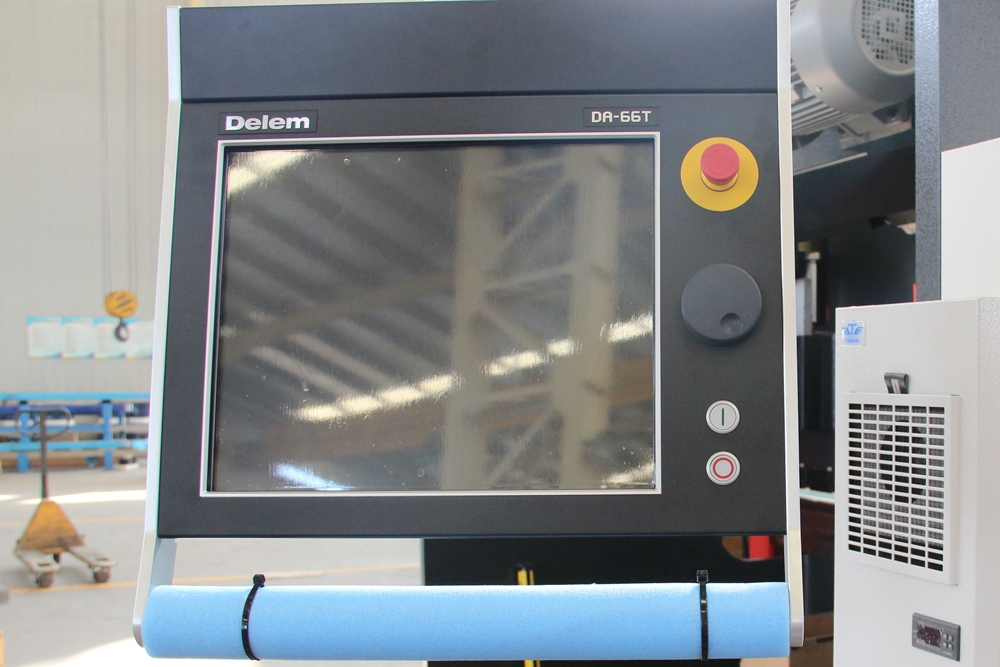

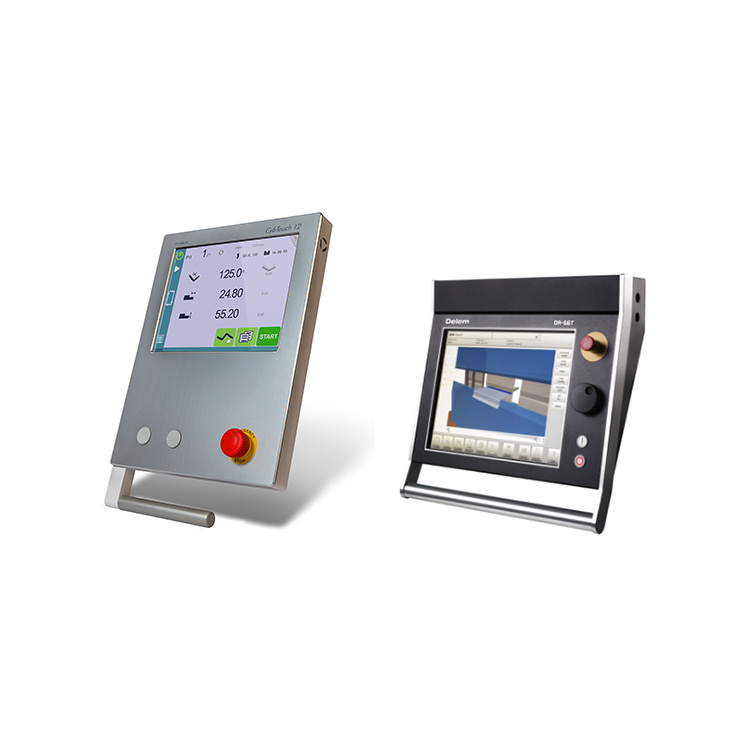

Sistema de control opcional:

(DA66T DA69T / Cybelec CT8 CT12 de Suiza)

Eje opcional (3 1/4 1/6 1/8 1)

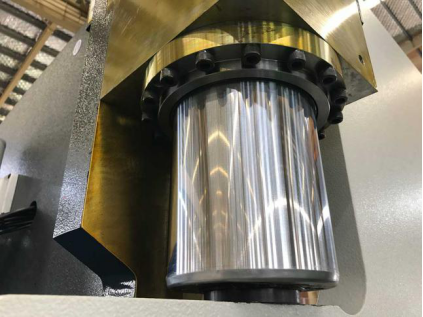

2. Cilindro
Como marca premium china, tiene una vida útil de más de 10 años.

3. Válvula proporcional
La válvula proporcional regula con precisión los movimientos Y1 Y2 aixs

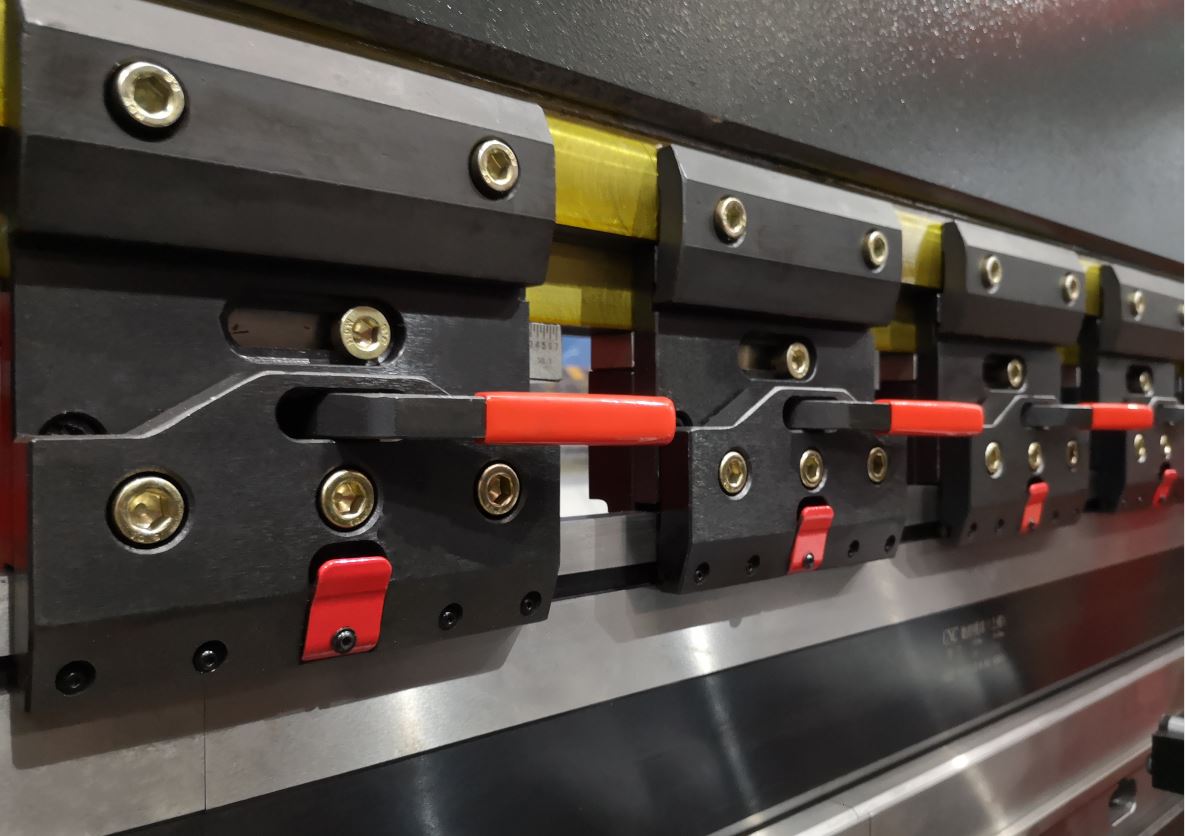

4. Clip rápido
Cambios rápidos de herramientas gracias a la configuración vertical, para reducir los tiempos de configuración

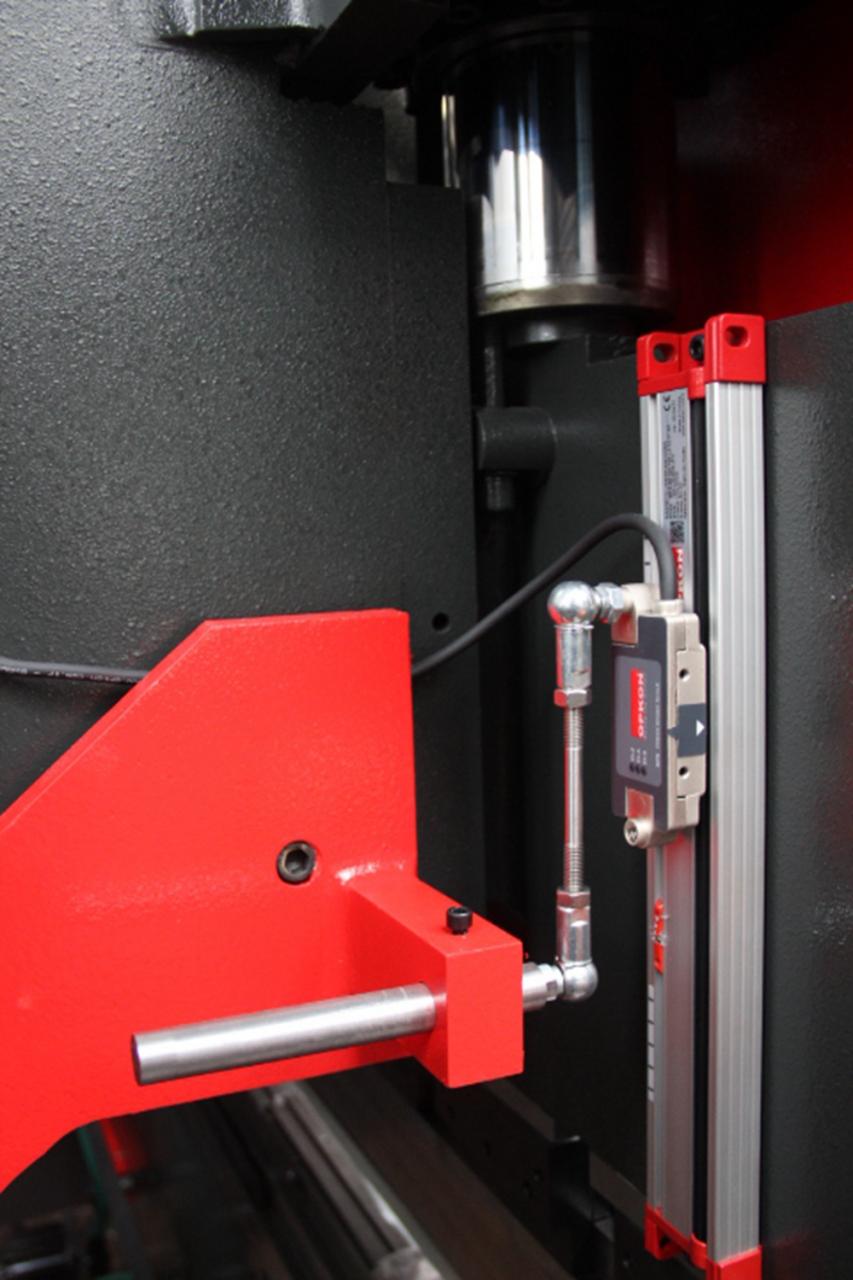

5. La regla de rejilla proporciona un posicionamiento preciso
El sistema de guía lineal óptica se fija a la bancada de la máquina mediante un brazo separado. Con esta solución, todos los valores de guiñada pueden registrarse para ajustar la sensibilidad y la repetibilidad de sus enlaces.

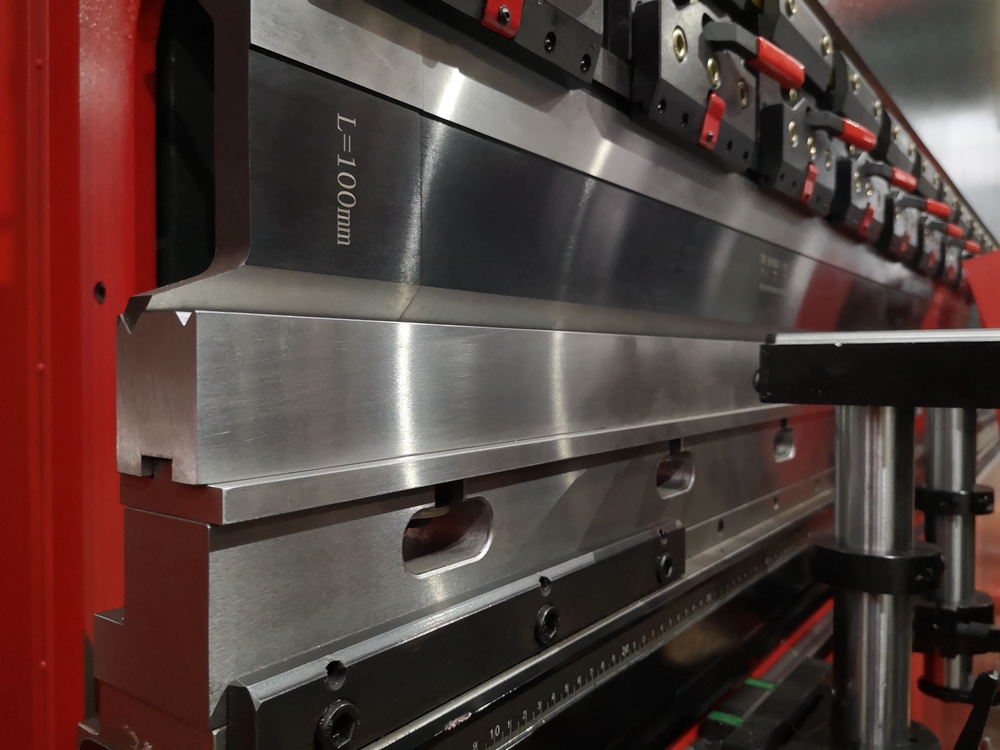

6. Molde CNC (Golin)
Molde concéntrico CNC, multifunción, fácil de cambiar de lado

7. Sistema de coronación automática
Compensación ecualizada, ángulo de flexión perfecto Control por sistema de control CNC DA52s

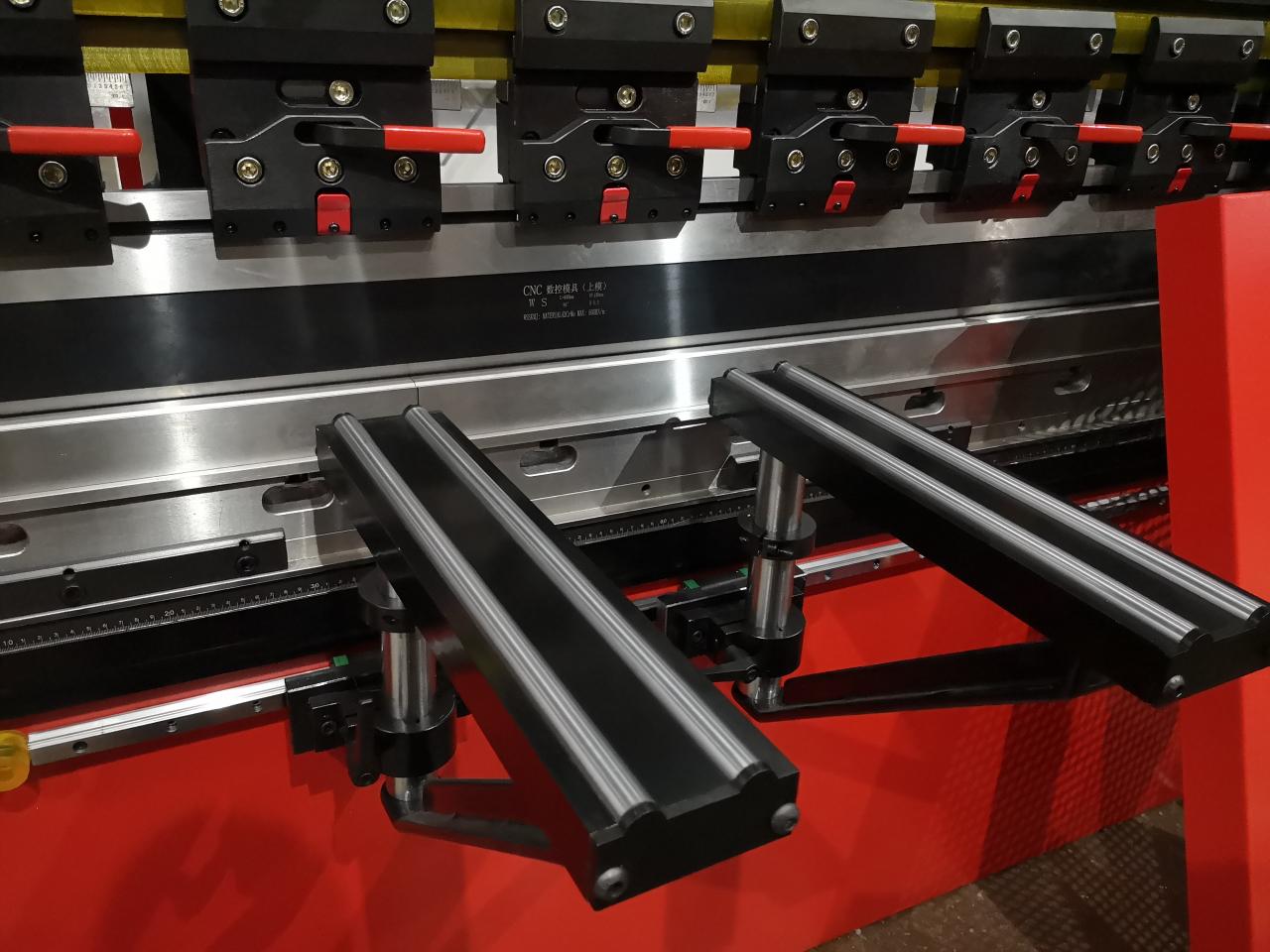

8. Brazo de apoyo
Los soportes de soporte ergonómicos y la iluminación LED del área de trabajo sirven para maximizar su facilidad de operación

9. Guías lineales dobles y viga de soporte integrada
Para mejorar la precisión del movimiento de los dedos

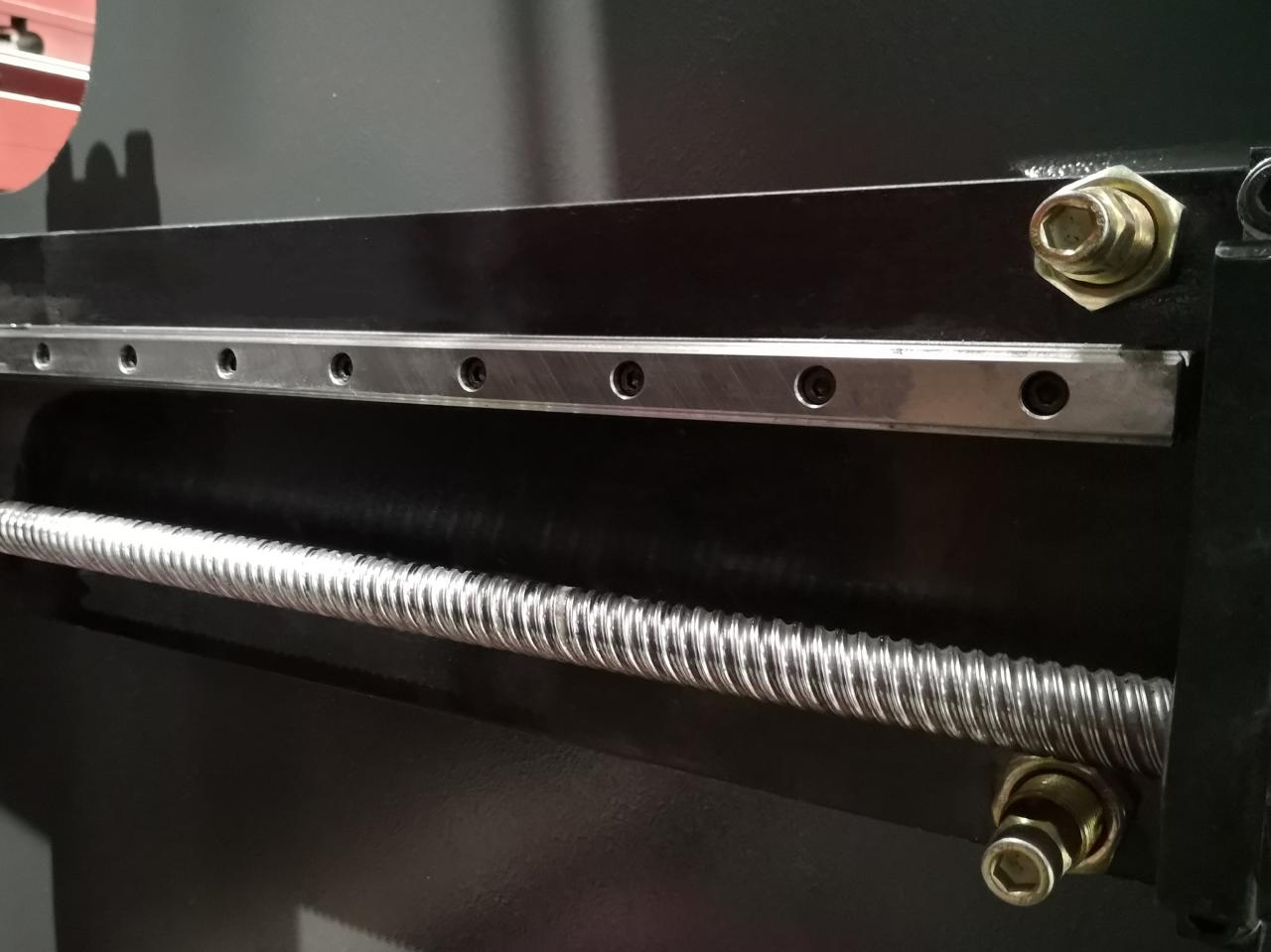

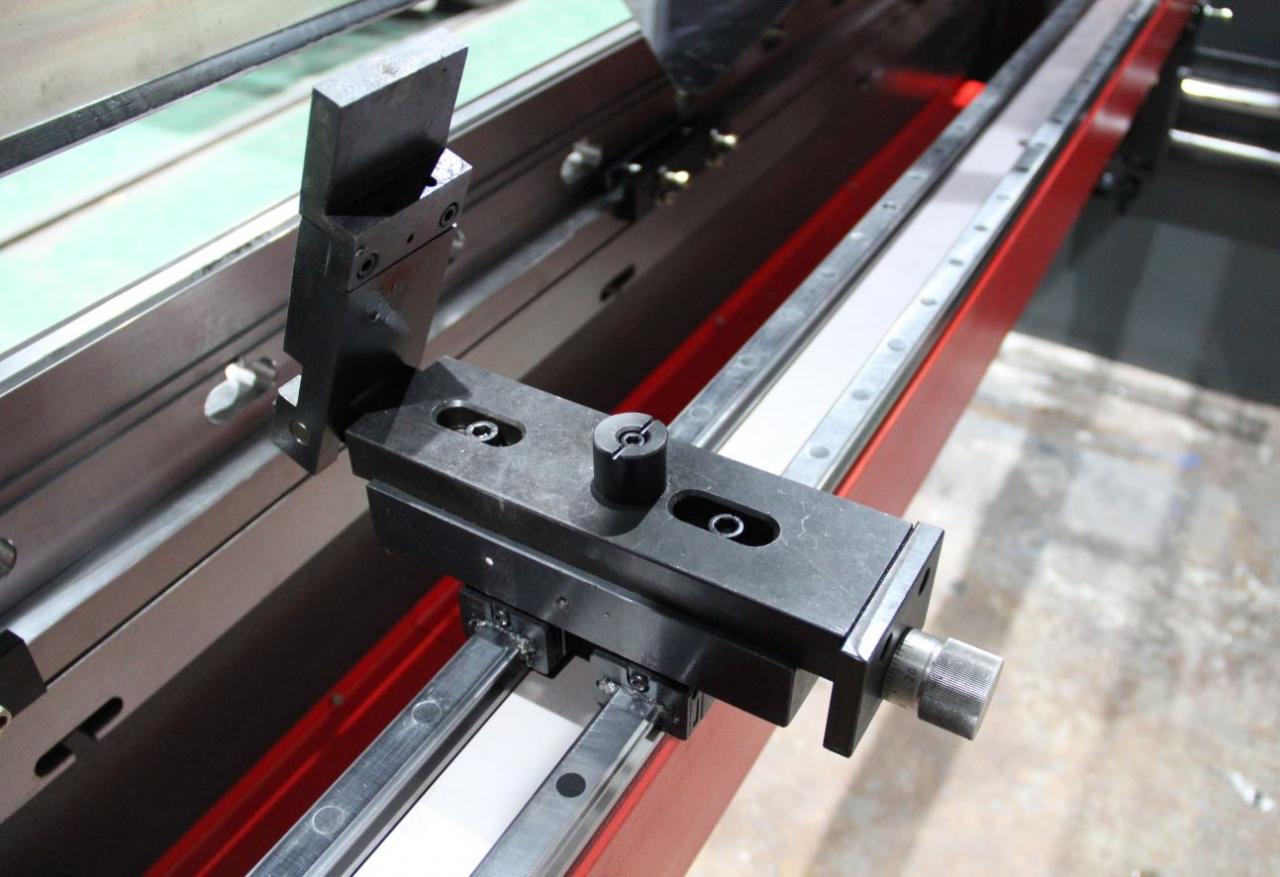

10. Husillo de bolas y guía lineal
Topes traseros dinámicos y el eje de alta velocidad gracias al husillo de bolas y la guía lineal para mejorar la precisión del movimiento del tope trasero

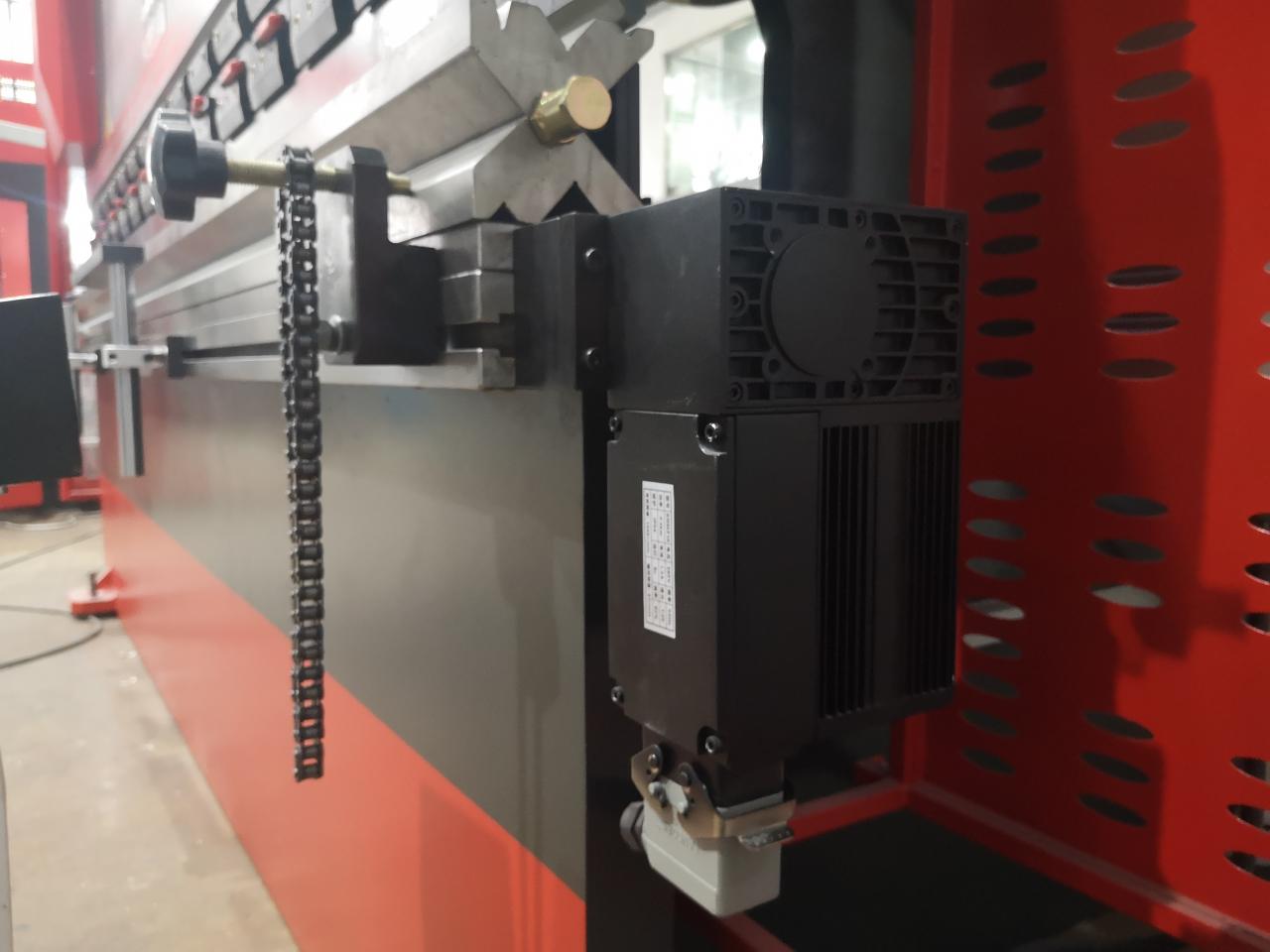

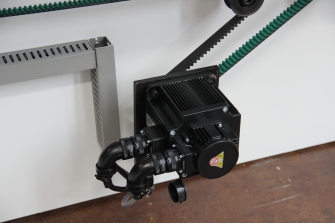

11. Servomotor
Posicionamiento de los ejes X e Y del servoaccionamiento para aumentar la velocidad y la precisión.

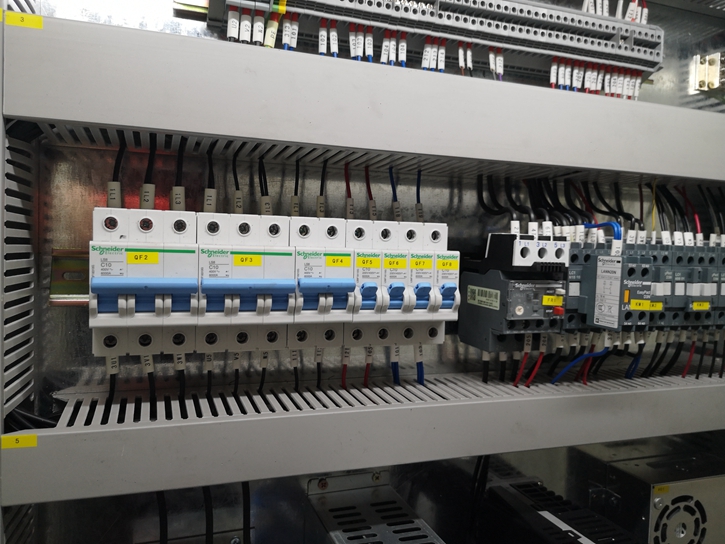

12. Componentes eléctricos principales
Selección de marcas internacionales, rendimiento estable y duradero.

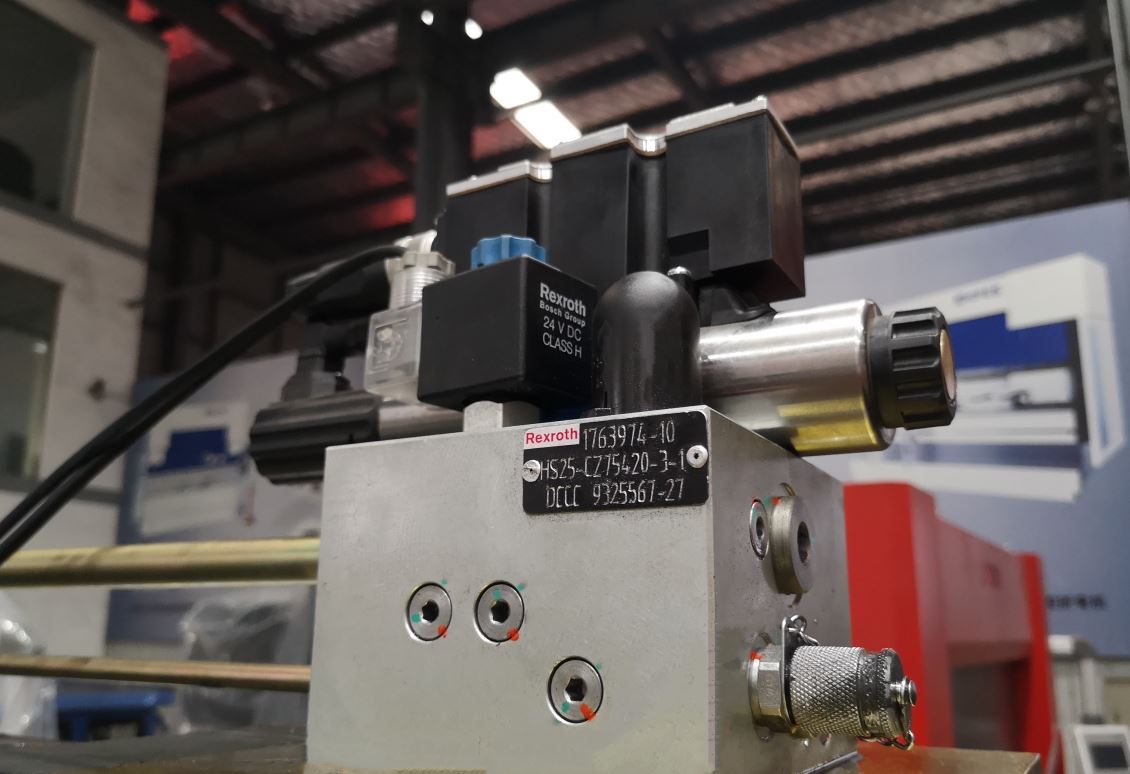

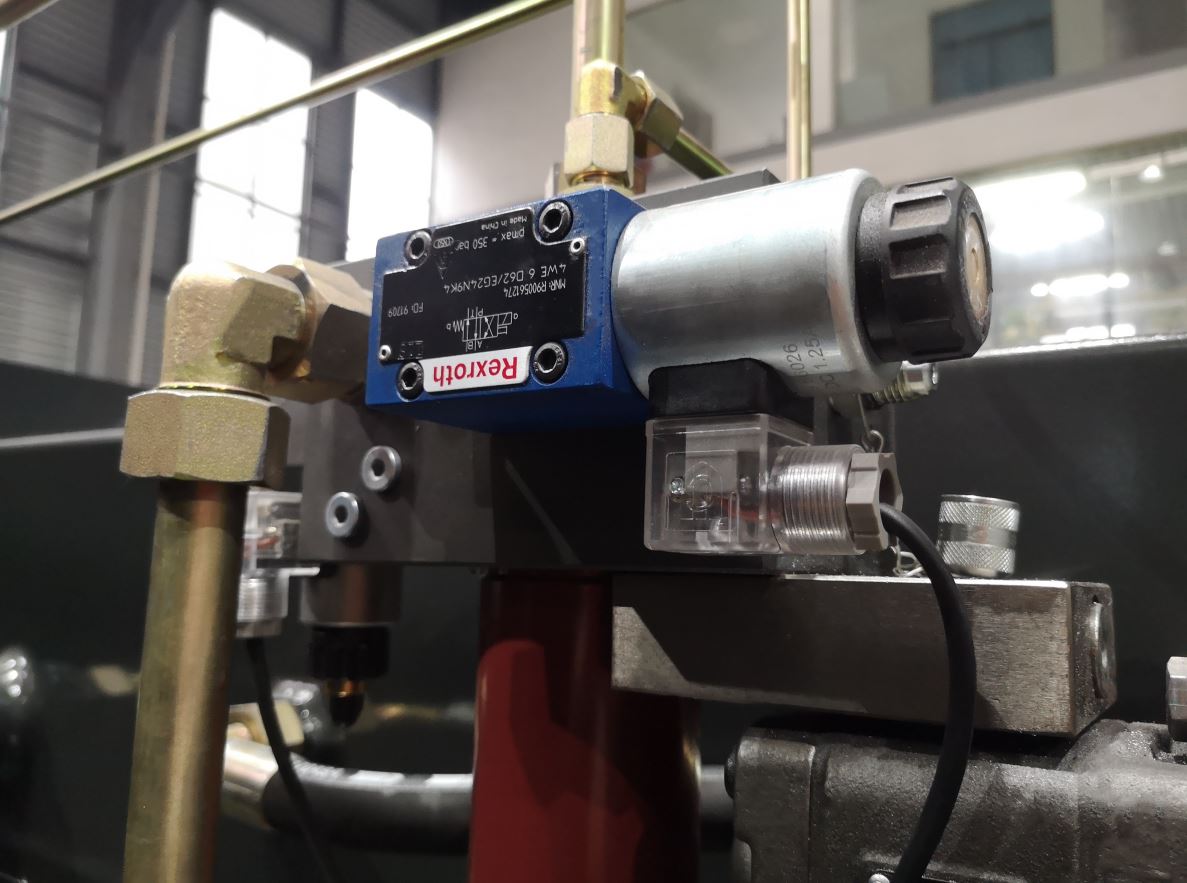

13. Válvula hidráulica
Selección de marcas internacionales, rendimiento estable y duradero.

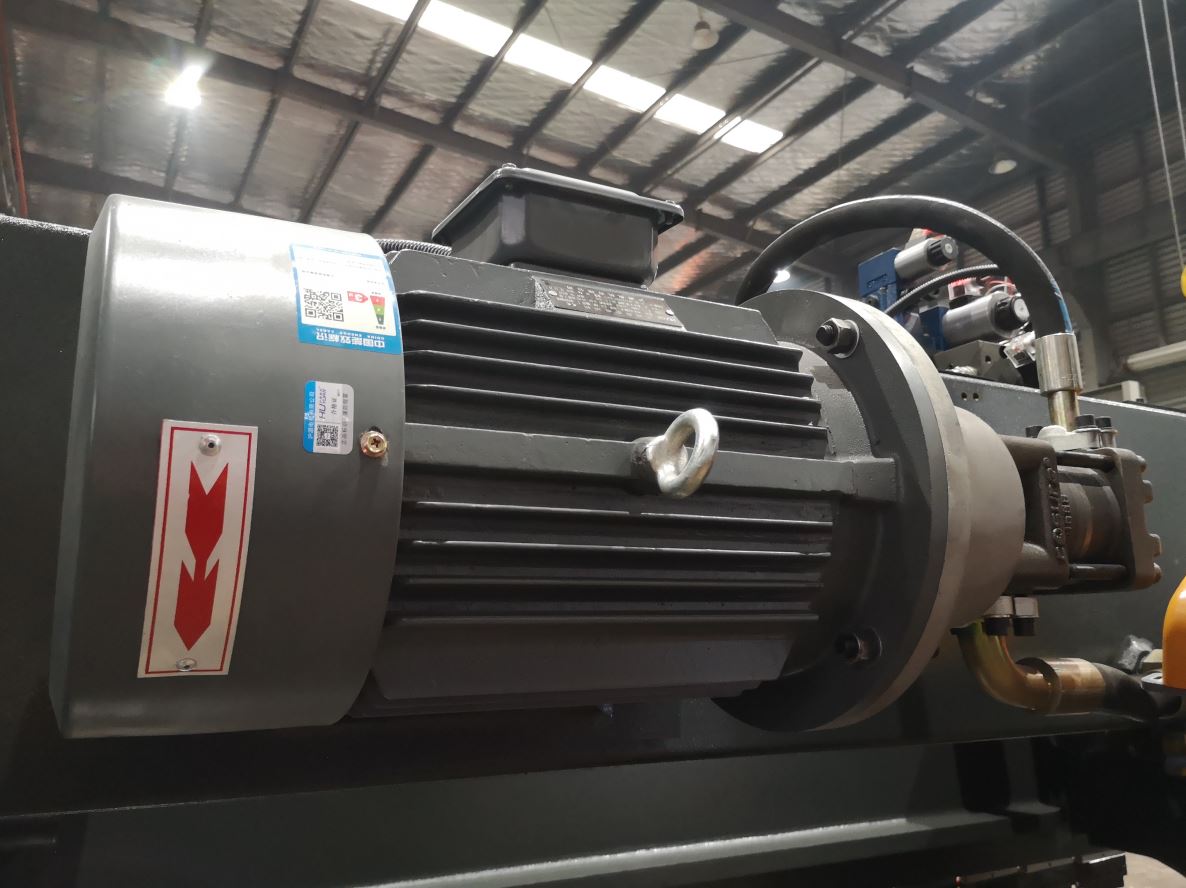

14. Motor principal (Siemens de Alemania) Bomba de aceite (Sunny de América)
Selección de marcas internacionales, rendimiento estable y duradero.

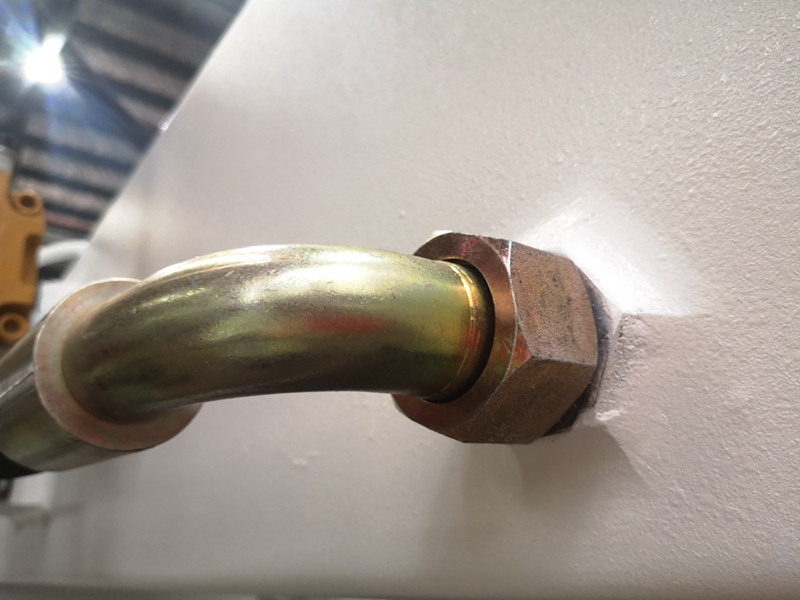

15. Junta de tubería (EMB del alemán)
Para evitar fugas de aceite, fácil de reparar.

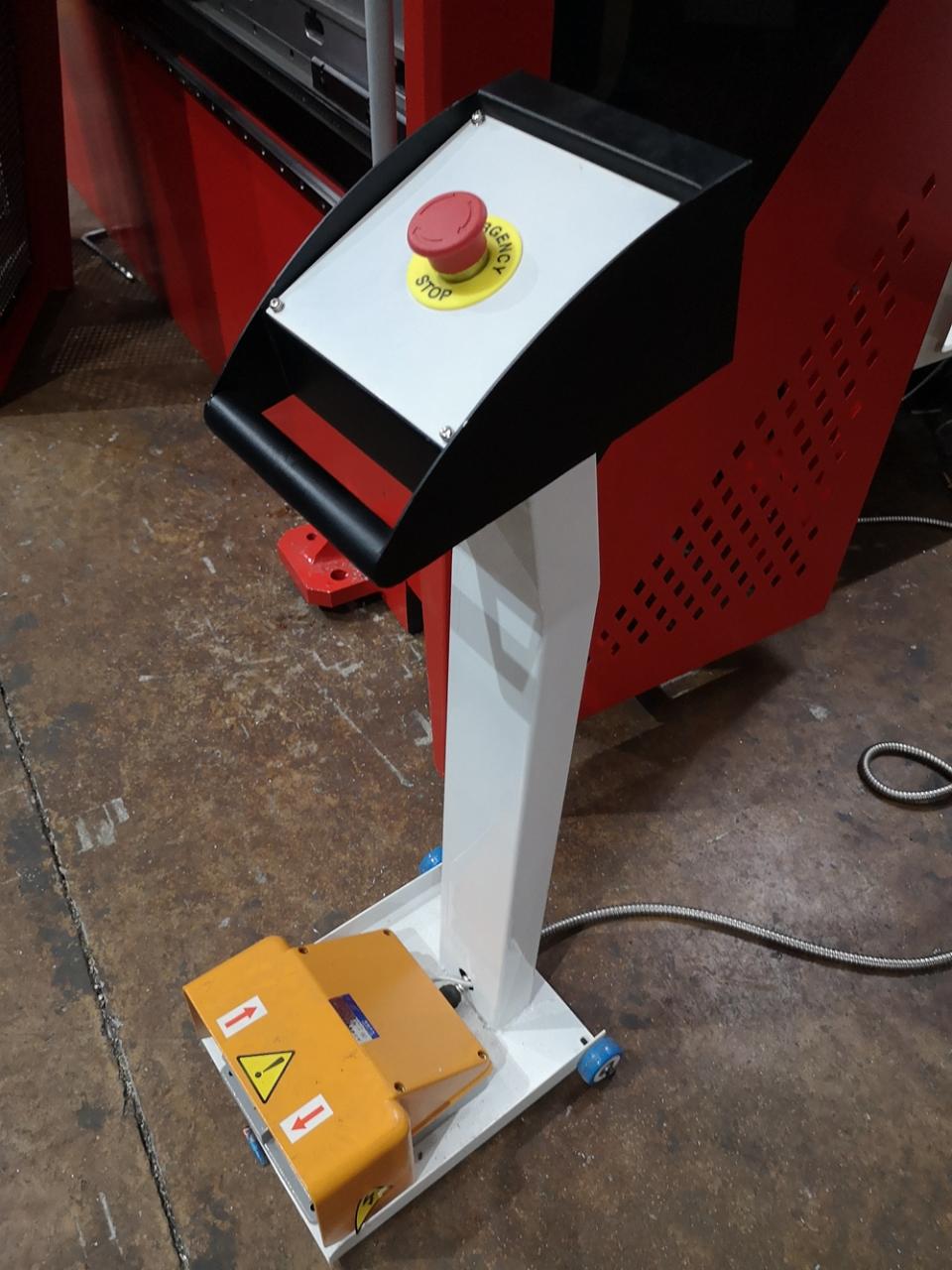

16. Componentes eléctricos del interruptor de pie (Schneider de Francia)

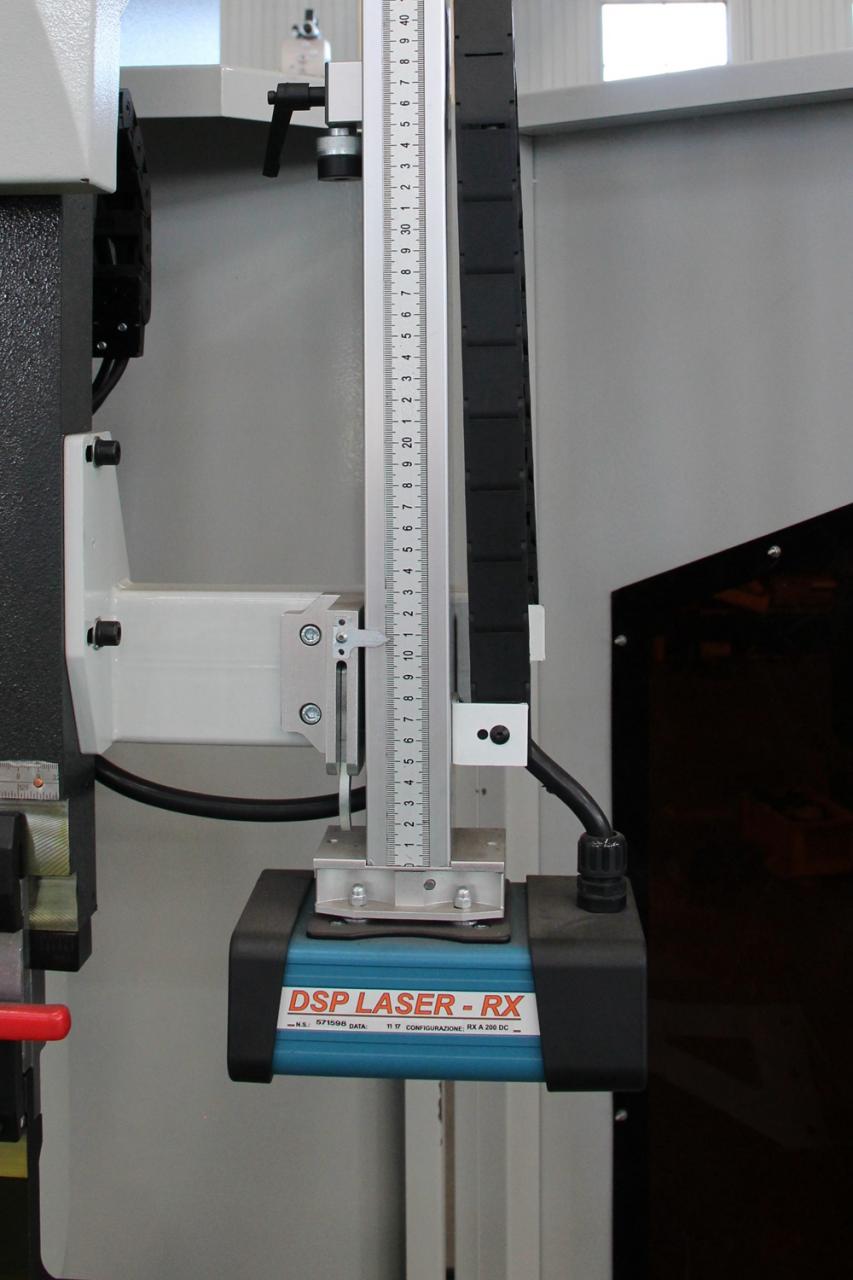

17. Seguro para láser DSP (opcional)
La cuchilla se detiene cuando el láser detecta un obstáculo.

Parámetros técnicos

Modelo	Distancia de los polos (mm)	Profundidad de la garganta (mm)	Carrera deslizante (mm)	Altura máxima (mm)	Potencia (kilovatios)	Peso (kilogramos)	Dimensión (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detalles

• Carrera deslizante (mm): 120 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 320 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 3200 mm
• Ancho de la mesa de trabajo (mm): 150 mm
• Dimensión: 3200x1600x2600mm
• Estado: Nuevo
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Automatización: Automática
• Servicios Extras: Formado de extremos
• Año: 2020
• Peso (KG): 7000
• Potencia del motor (kw): 7,5 kw
• Puntos clave de venta: multifuncional
• Garantía: 2 años
• Industrias aplicables: talleres de materiales de construcción, talleres de reparación de maquinaria, planta de fabricación, fábrica de alimentos y bebidas, imprentas, obras de construcción, energía y minería, tiendas de alimentos y bebidas
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2020
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 1 año
• Componentes principales: cojinete, motor, recipiente a presión, motor, otros
• Modelo: Serie WE67K-125T/3200
• Materia Prima: Laminación de Hojas / Placas
• Sistema de control: Delem DA66T
• Ejes de control: coronación del eje Y1 Y2 X W
• Componentes eléctricos: Schneider de Francia
• Motor principal: Siemens de Alemania
• Plazo de entrega: 15 días
• Uso: Doblado de láminas de metal
• Certificación: CEISO
