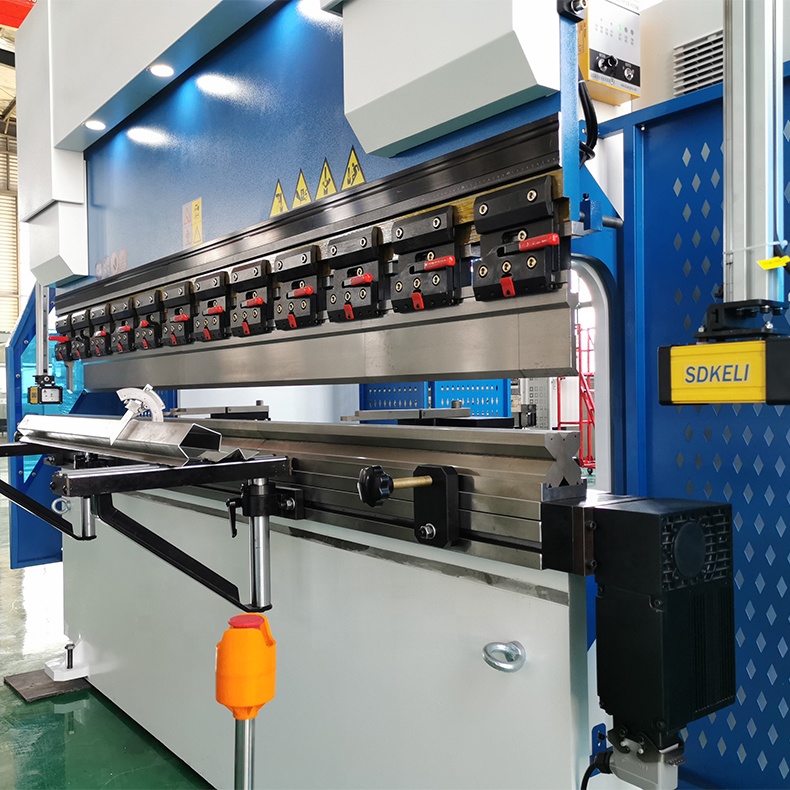

160t-4000 Freno de prensa hidráulica de la máquina dobladora CNC de 4 ejes

Descripción de productos

Press Brake es una nueva máquina dobladora CNC lanzada por RAYMAX en 2020 y es adecuada para fabricantes con requisitos de alta precisión y rendimiento de costos. La máquina dobladora CNC de 4 ejes es nuestro modelo más popular por volumen y un verdadero caballo de batalla, que está construida con piezas de alta calidad y ofrece una gran confiabilidad. La tecnología de sincronización Y1 e Y2 garantiza altas velocidades de aproximación, curva y retorno. Su capacidad de longitud de flexión y rango de presión se pueden personalizar para cumplir con varios requisitos de producción.

Rendimiento estable y duradero del cuerpo de la máquina.

1, la soldadura integrada del marco de la máquina.

2, el marco de la máquina formado por el centro de mecanizado tridimensional CNC en un solo proceso, lo que garantiza el paralelismo y la verticalidad de cada superficie de montaje.

3, laminación de tensión interna por templado Granallado para eliminar el óxido y el tratamiento antioxidante.

4, granallado para eliminar el óxido y el tratamiento antioxidante.

Diseño científico

1, movimiento síncrono de los ejes Y1 e Y2, cada uno controlado por un cilindro independiente.

2, Posibilidad de agregar opciones y actualizaciones en la configuración, en una etapa posterior.

Amigable con el medio ambiente

Bajo nivel de ruido durante la espera y descenso rápido (menos de 25 decibelios), presión y retorno, ya que la presión en el sistema hidráulico es el control de circuito cerrado del servomotor principal. Consumo de energía inferior al de la máquina general en un 60% mediante el uso de servomotor.

Parámetros técnicos

Para obtener más modelos de máquinas, contáctenos, ¡le responderemos lo antes posible!
Modelo	distancia de los polos (mm)	La profundidad de la garganta (mm)	Golpe deslizante (mm)	Altura máxima (mm)	Energía (kilovatios)	Peso (kg)	Dimensión (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

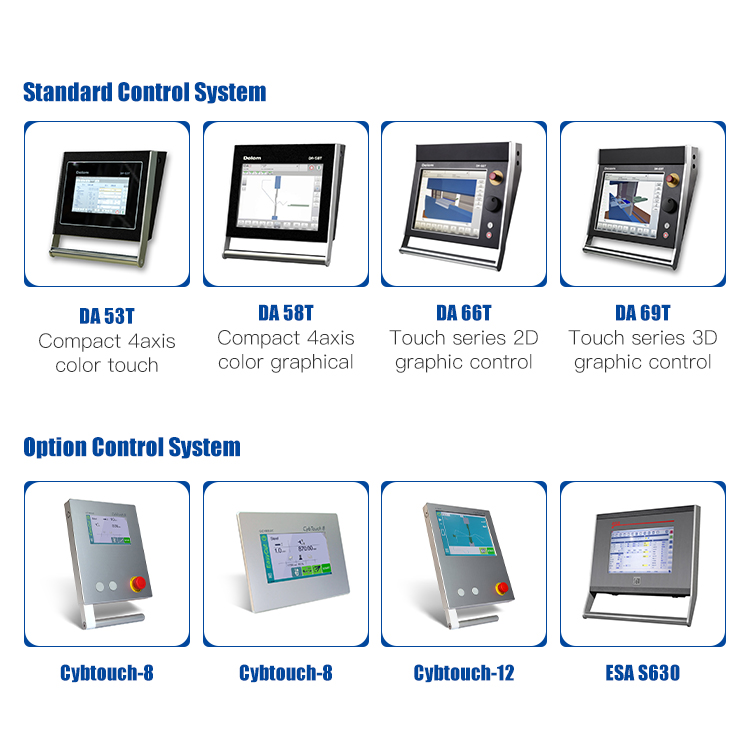

Sistema de control

La máquina dobladora CNC Amuda puede equiparse con varios sistemas de control. Nuestro sistema de tope trasero de alta eficiencia proporciona a nuestros clientes diferentes soluciones de automatización.

pantalla de la máquina

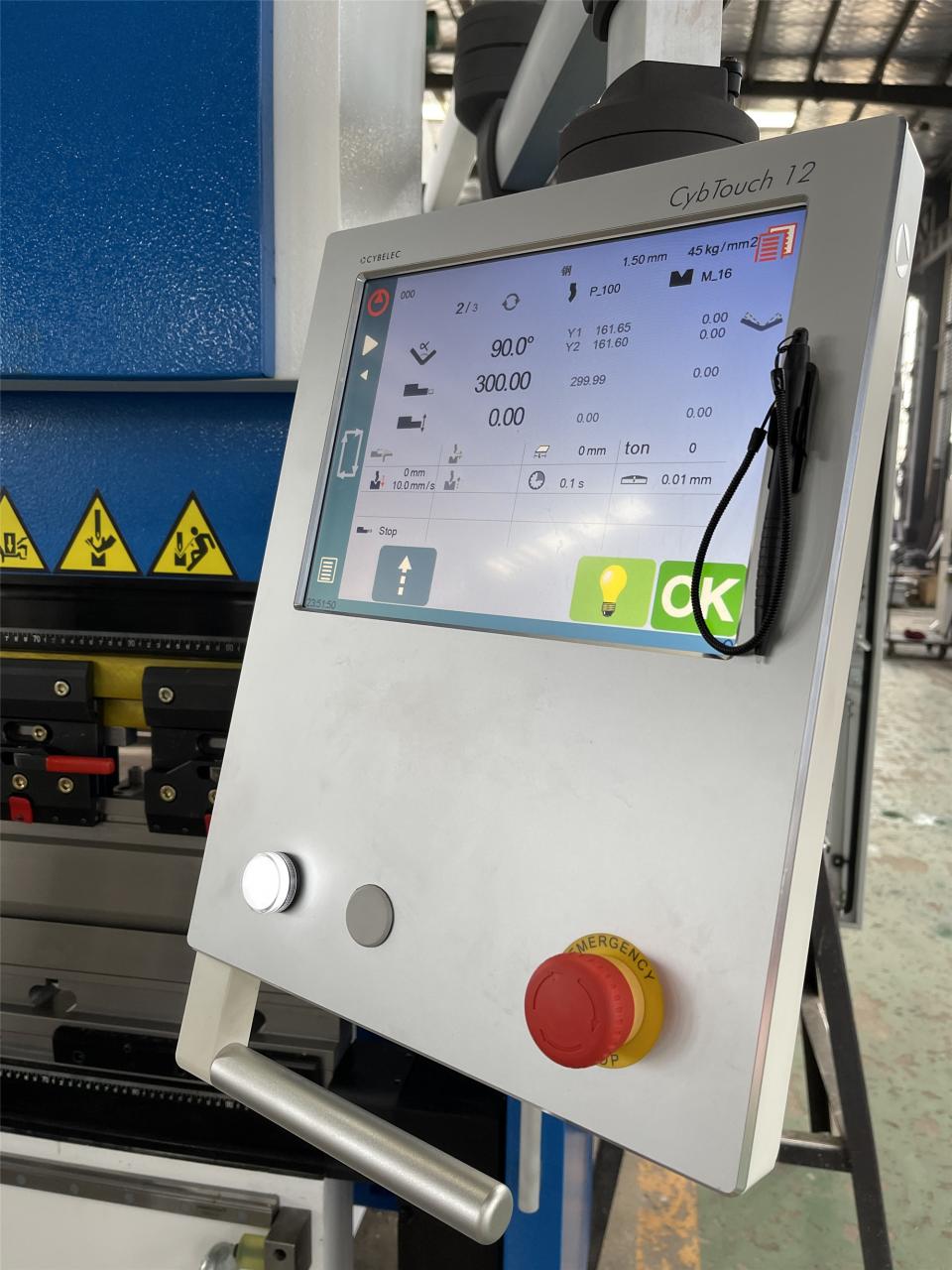

Sistema de controlador Cybtouch-12

1. Controla 4 ejes.

2. Secuencia de plegado automático (opción).

3. Cálculo de margen de flexión.

4. Presión - cálculo de coronación.

5. Herramientas modulares para cada pieza o pliegue.

6. Corrección de ángulo y tope trasero.

7. Tele-mantenimiento vía conexión inalámbrica con PC o notebook.

8. Puerto USB para tarjeta de memoria para transferencia/copia de seguridad de datos.

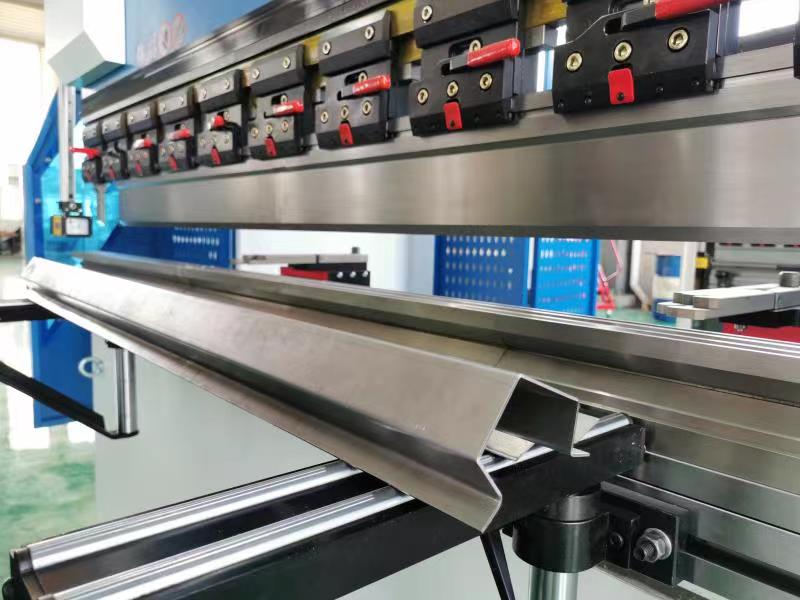

Mesa de trabajo de alta eficiencia

1, puede usar toda la longitud de flexión ya que no hay contornos de interferencia.

2, molde personalizado CNC

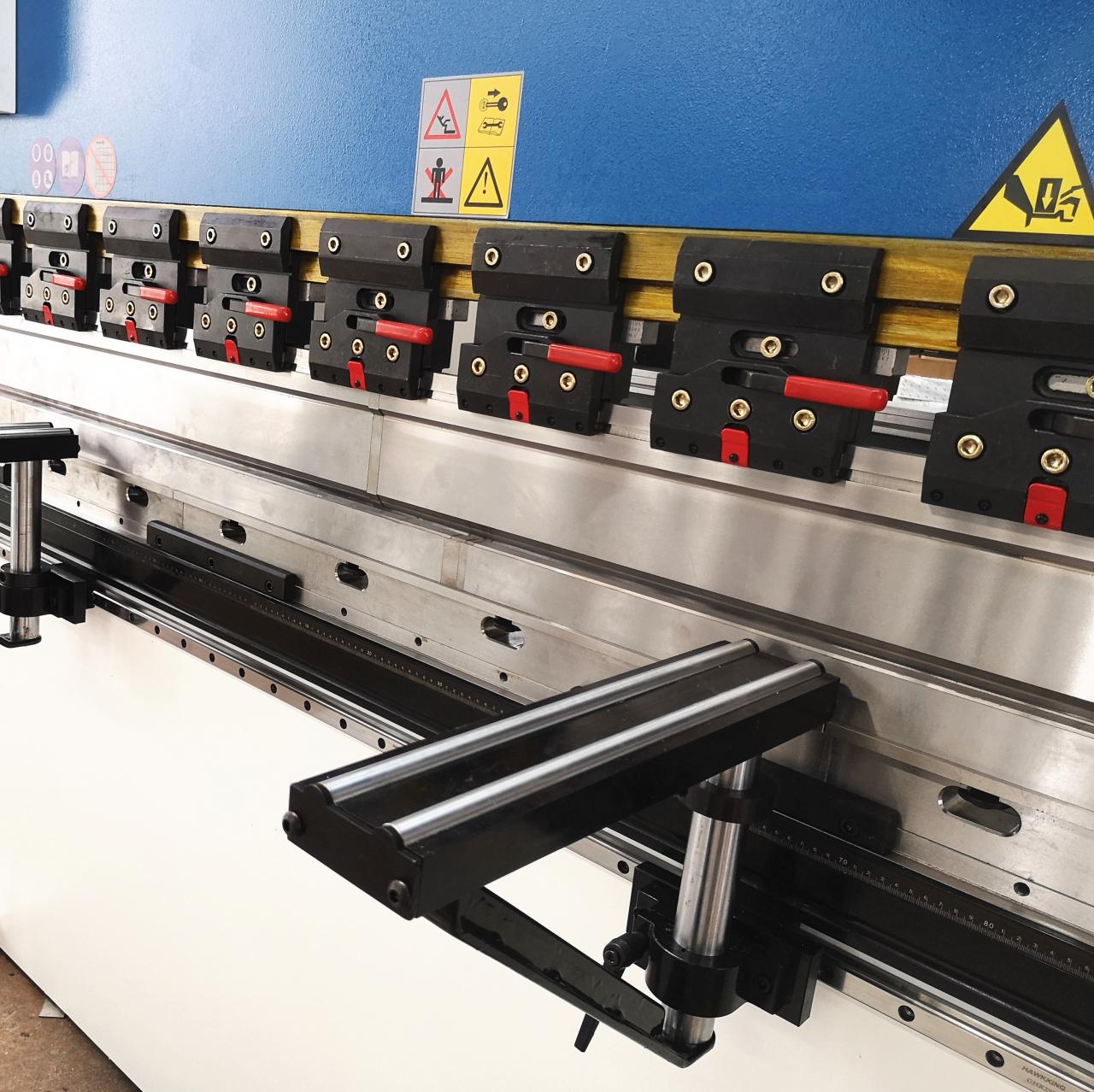

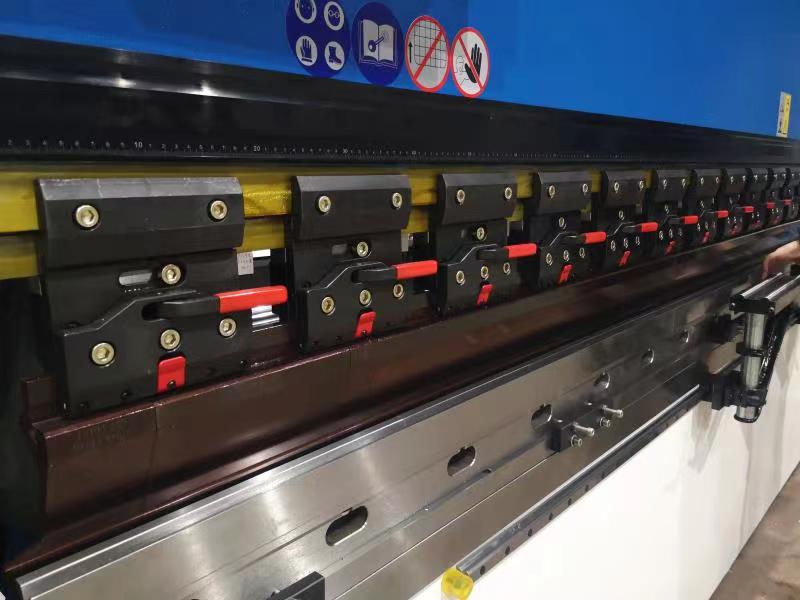

3, Clip rápido: cambios de herramienta rápidos gracias a la configuración vertical, para reducir los tiempos de configuración.

4, Brazos de soporte: Los soportes de soporte ergonómicos y la iluminación LED del área de trabajo sirven para maximizar su facilidad de operación.

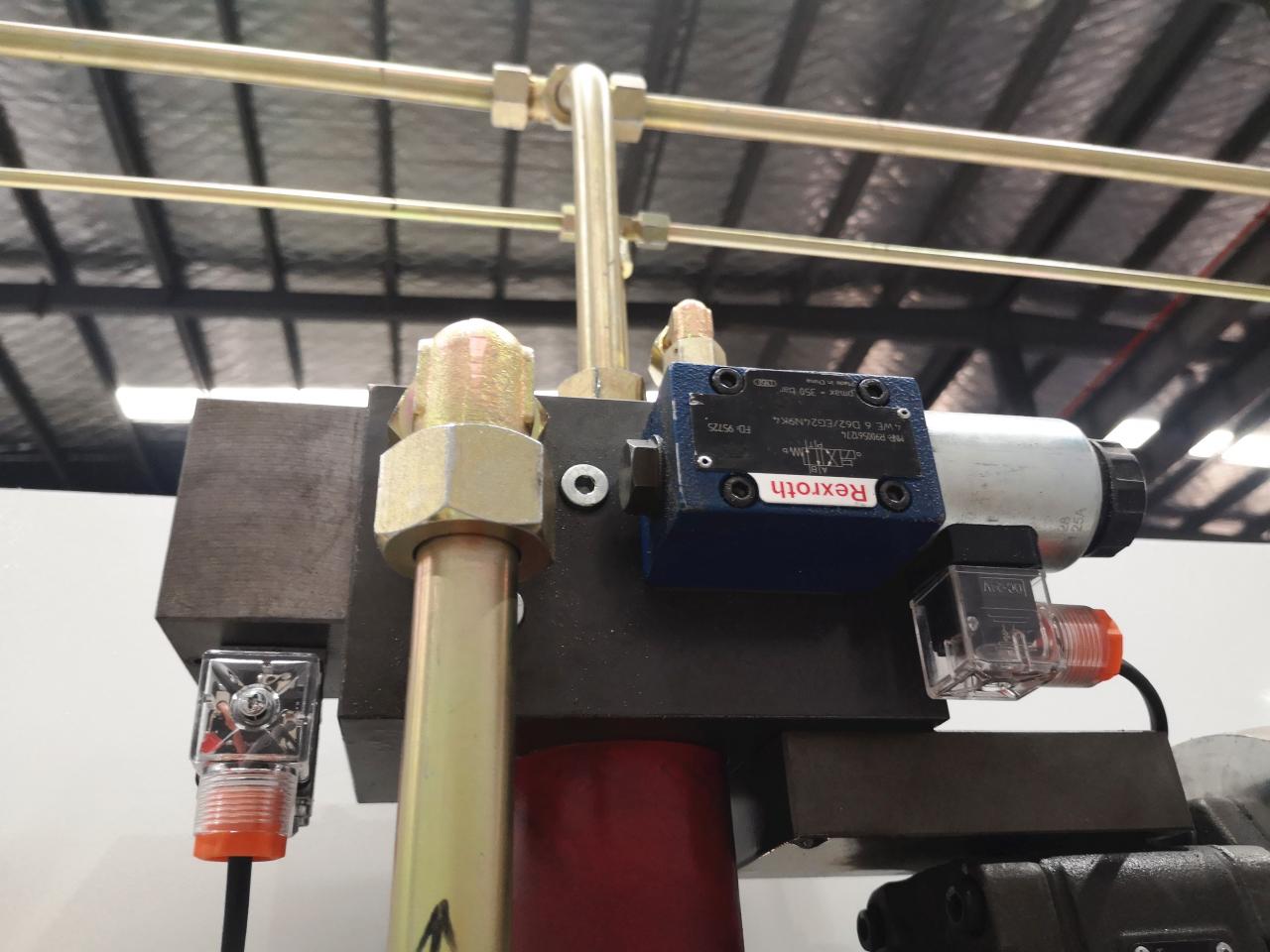

5. Válvula hidráulica (Rexroth de Alemania)

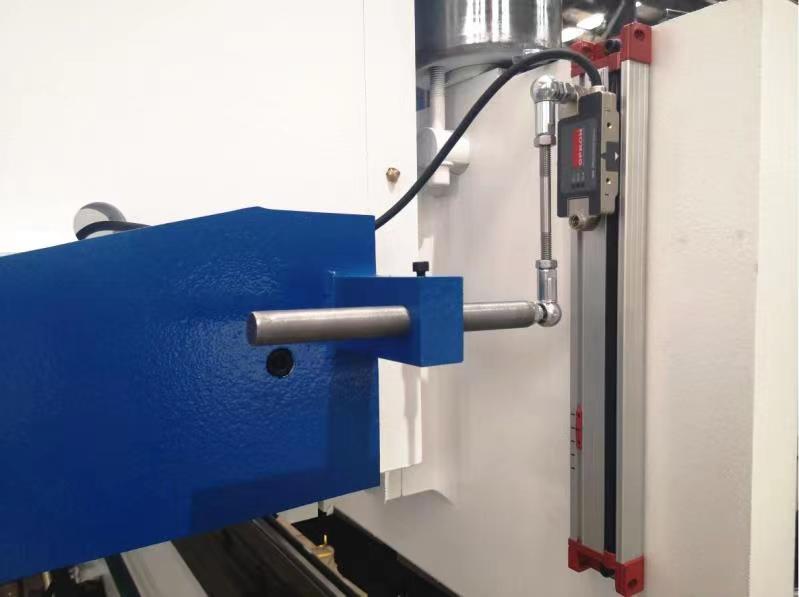

6, regla de rejilla GIVI (de Italia): recorrido de carrera de posicionamiento preciso

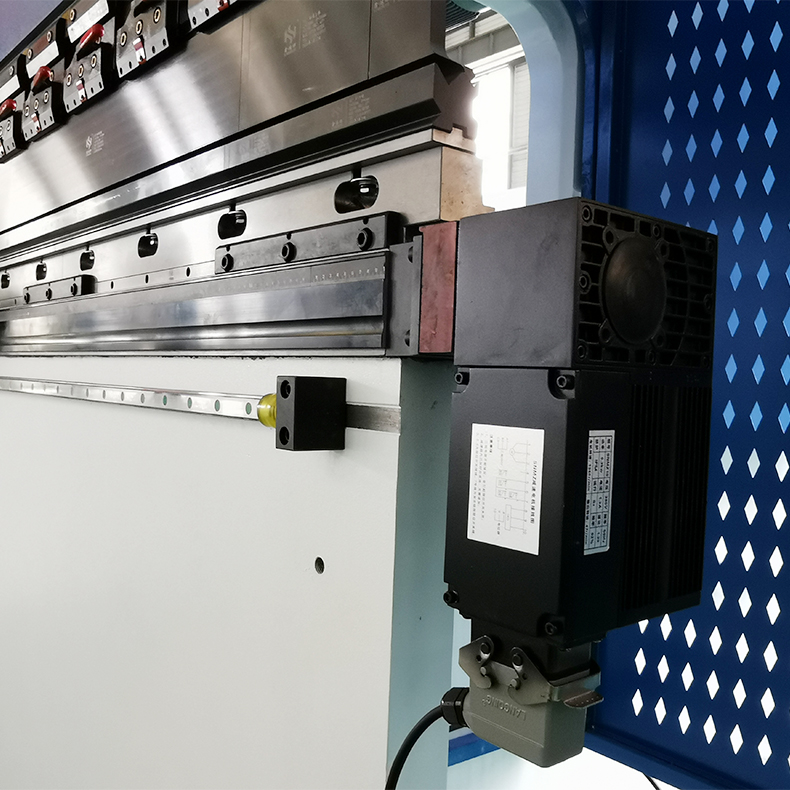

7, sistema de coronación automática: para dar un ángulo de flexión más preciso

8, seguro para láser, calibre trasero de alta eficiencia y potencia

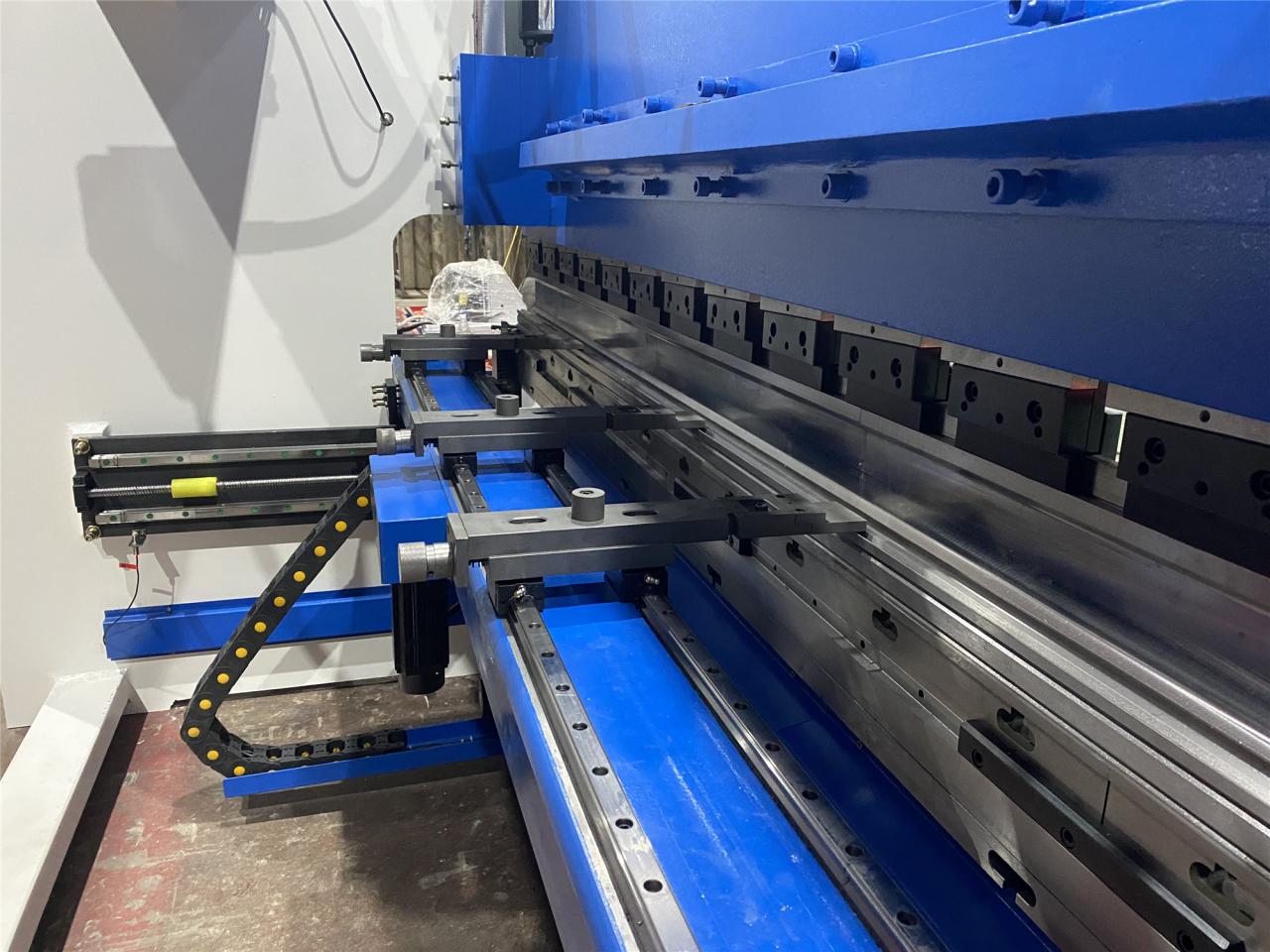

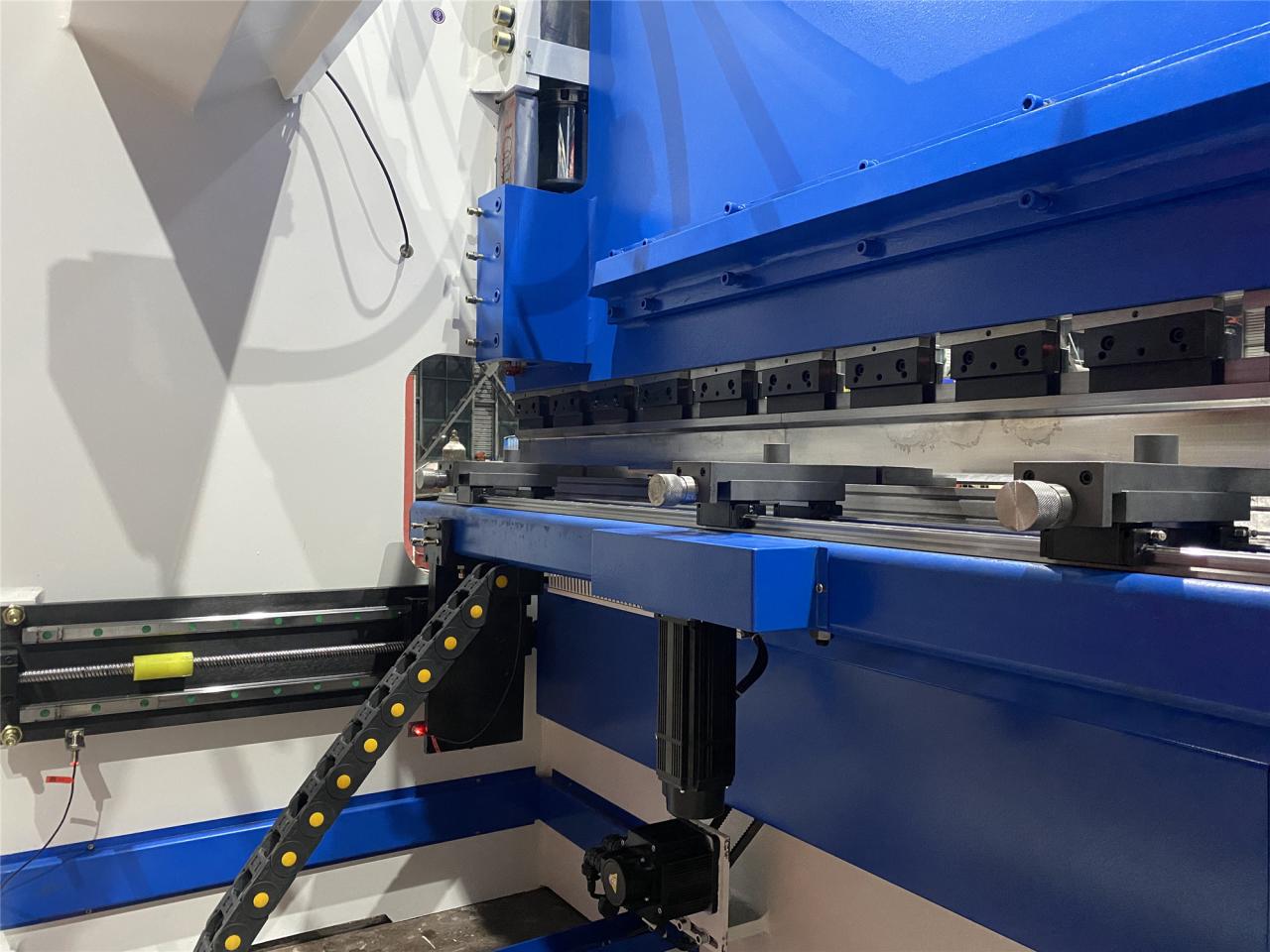

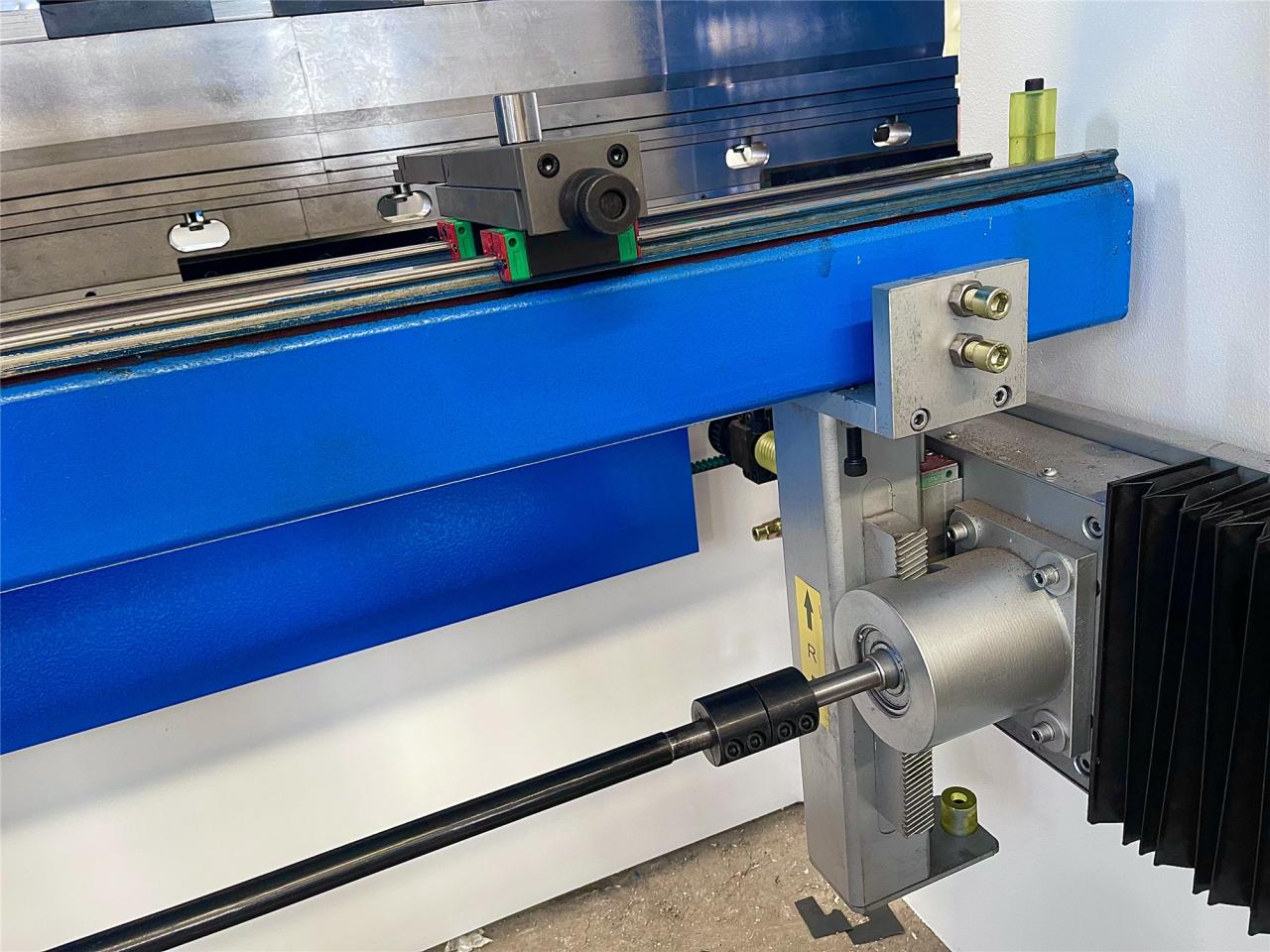

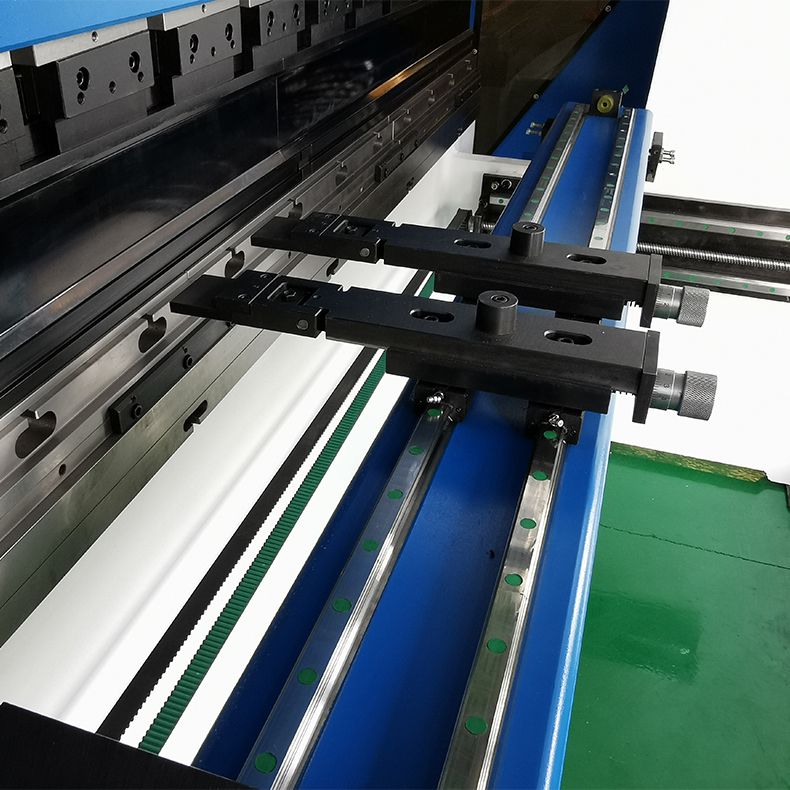

1, calibre trasero de accionamiento del motor servo: sistema de calibre trasero de accionamiento servo para aumentar la velocidad y el ahorro de energía.

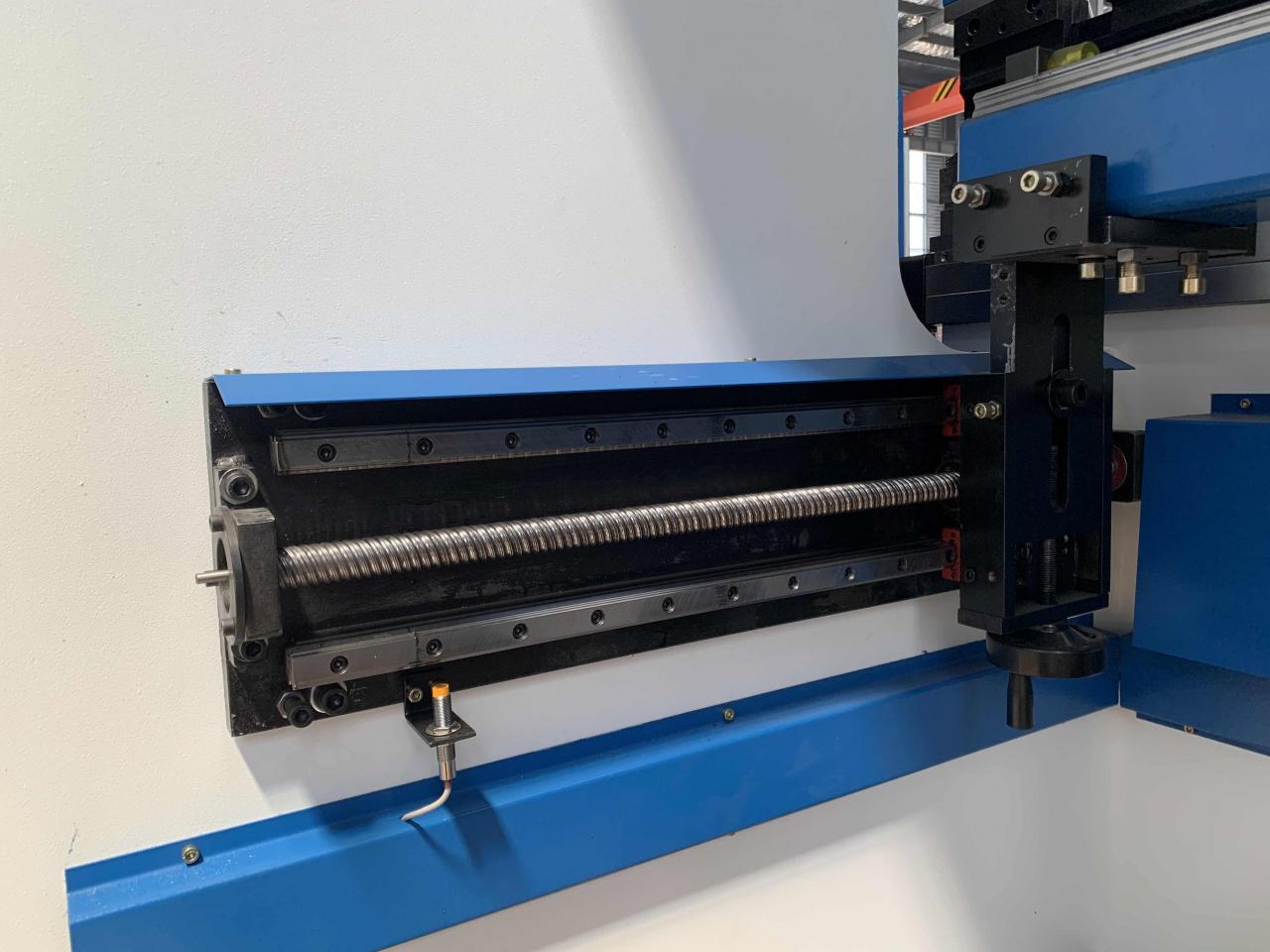

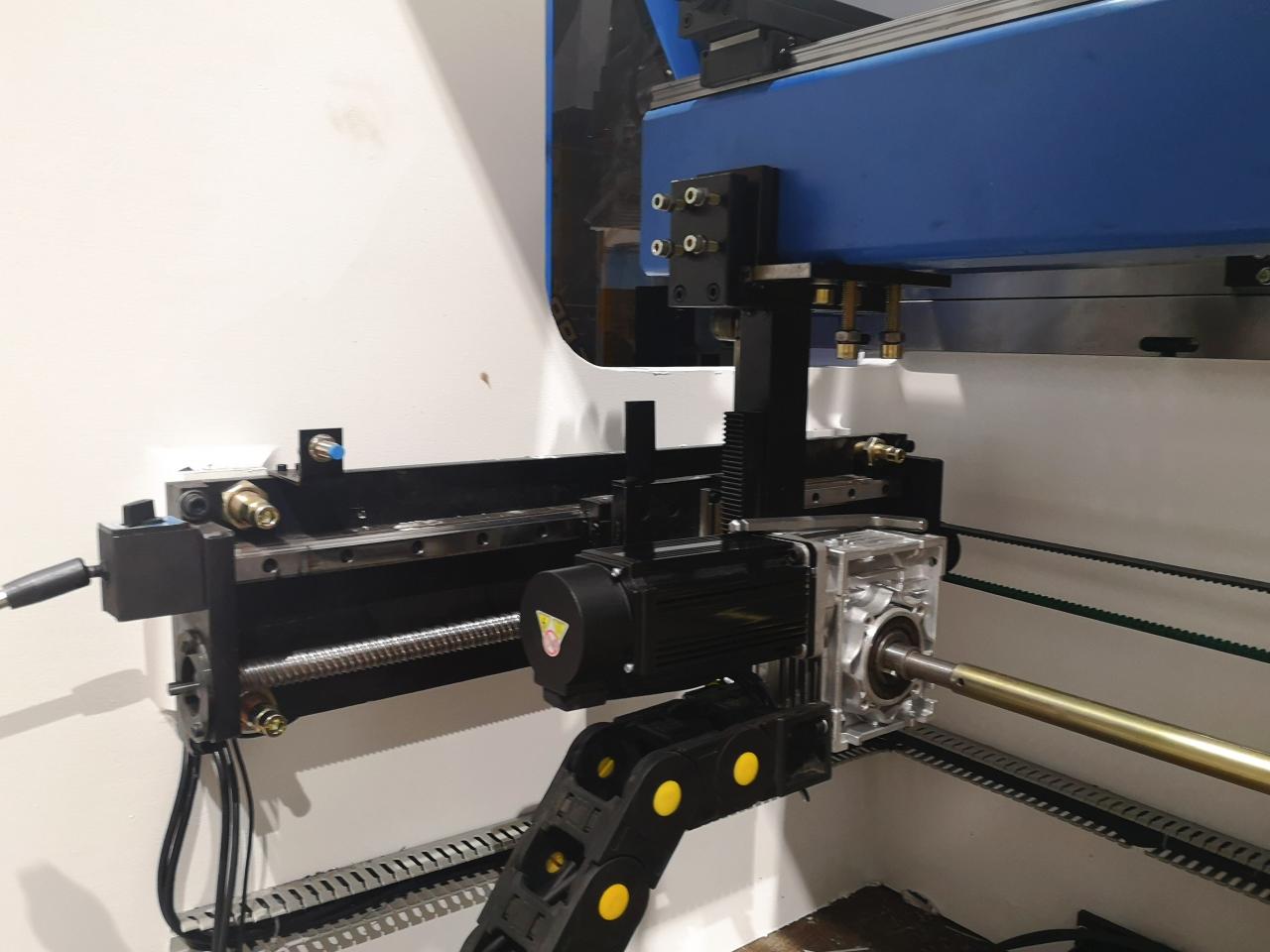

2, El husillo de bolas y la guía lineal. Topes traseros dinámicos y el eje de alta velocidad gracias al husillo de bolas y la guía lineal.

3, guías lineales dobles y viga de soporte integrada para mejorar la precisión del movimiento de los dedos.



Respaldo de marca internacional

Configuración principal

Motor principal	Siemens, Alemania
Electricidad	Schneider, Francia
Válvula hidráulica	Rexroth, Alemania
Bomba de aceite	Soleado, Estados Unidos
Anillo de sello	OE, Alemania
Controlador	DELEM DA66T
Interruptor de pie	Sanyuan Hong Kong
Cilindro	Jining Taifeng, Shandong
El husillo de bolas y la guía lineal.	HIWIN, Taiwán
servocontrolador	DELTA, Taiwán
regla de rejilla	GIVI, Italia

Seguridad y confiabilidad

Todos los componentes están certificados de acuerdo con las normas europeas, principalmente de Alemania, EE. UU., Holanda, Italia y Suiza. Todas las partes estructurales se calculan mediante el método de elementos finitos y solo se utiliza acero de alta calidad S275 y S355 JR, es decir, J2 (N).

Protección del banco de trabajo

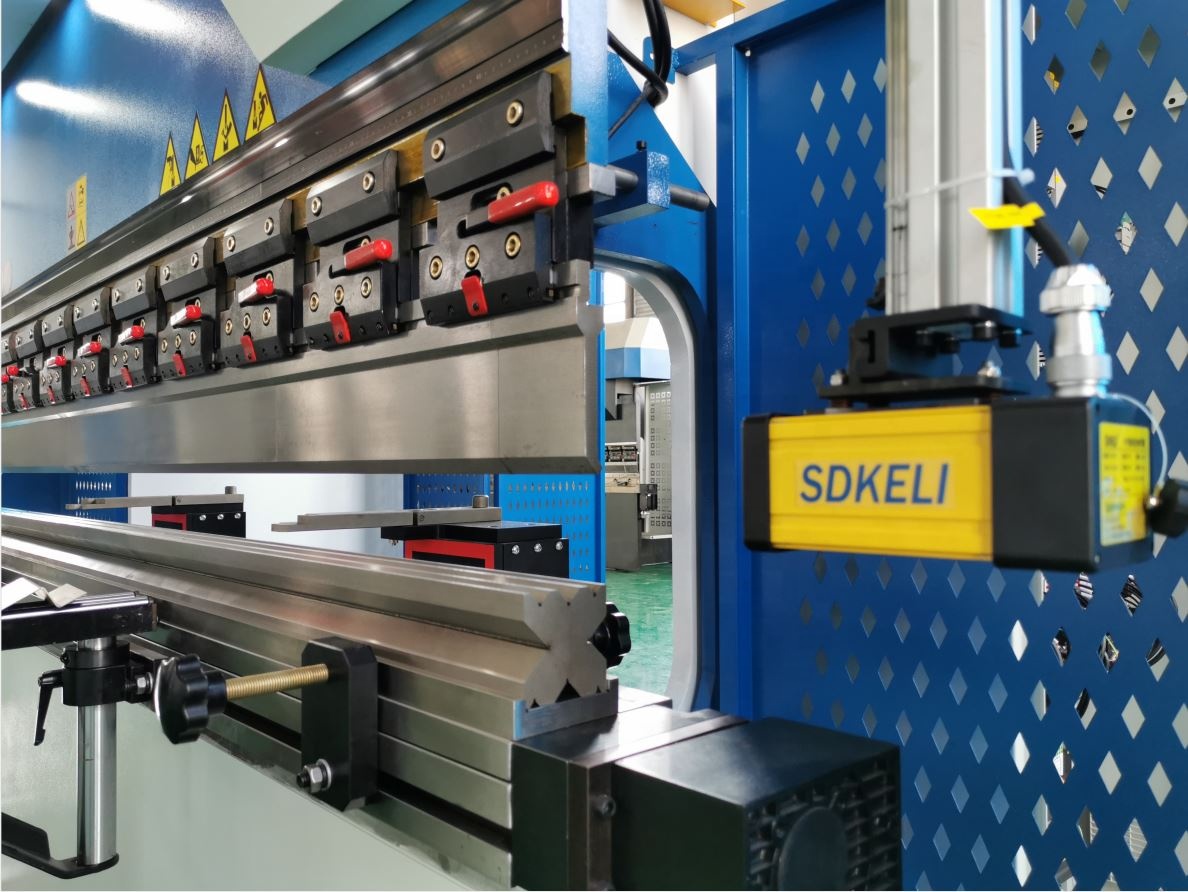

Protección láser: la cuchilla se detiene cuando el láser detecta un obstáculo.

Respaldo mecánico

Protección de cortinas de luz o protección puntual o valla de seguridad, para advertir a las personas de las zonas de trabajo peligrosas.

Lados de la mesa de trabajo

Valla de seguridad para evitar que las personas entren por descuido.

Detalles

• Carrera deslizante (mm): 160 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 320 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 4000
• Ancho de la mesa de trabajo (mm): 140 mm
• Dimensión: 4000 x1700 x2800mm
• Estado: Nuevo
• Lugar de origen: Anhui, China
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Automatización: Automática
• Servicios Extras: Mecanizados
• Año: 2022
• Peso (KG): 11000
• Potencia del motor (kw): 11 kw
• Puntos clave de venta: precio competitivo
• Garantía: 2 años
• Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación, fábricas de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, tiendas de alimentos, imprentas, obras de construcción, energía y minería, tiendas de alimentos y bebidas , Compañía de publicidad
• Ubicación de la sala de exposición: Canadá, Rusia
• Tipo de marketing: Producto nuevo 2022
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: Cojinete, Motor, Bomba, Engranaje, PLC, Recipiente a presión, Motor
• Sistema de control: DELEM CT8
• Modelo: 160T-4000
• Componentes eléctricos: Schneider de Francia
• Color: Personalizado
• Uso: Doblado de láminas de metal
• Ejes de control: 4 1
• Certificación: CE ISO SONCAP
• Motor principal: Siemens de Alemania
• Plazo de ejecución: 30 días
• Servicio posventa proporcionado: piezas de repuesto gratuitas, instalación en campo, puesta en marcha y capacitación
