Prensa plegadora CNC con protección fotoeléctrica Máquina dobladora síncrona electrohidráulica

Prensa plegadora electrohidráulica

La plegadora RAYMAX cuenta con un sistema de corona CNC para mejorar la calidad, un sistema de tope trasero accionado por servo para
mayor velocidad y unidad de control gráfico compatible con 3D para simular secuencias de plegado y puntos de colisión. El futuro: como resultado del aumento de los costes energéticos y de los accionamientos con control de velocidad cada vez más rentables que se ofrecen en el mercado, las soluciones de velocidad variable avanzan.

Especificaciones del producto

Escribe	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Fuerza nominal (KN)	630	800	1000	1600	2000	2500	3000
Longitud de flexión (mm)	2500	3200	3200	3200	3200	2700	3200
Distancia vertical (mm)	1900	2700	2700	2700	2700	2700	2700
Profundidad de garganta (mm)	350	350	400	400	400	400	400
Recorrido deslizante (mm)	170	170	200	200	200	200	200
Apertura máx. (mm)	380	380	420	420	420	420	420
Potencia principal (Kw)	5.5	7.5	7.5	11	15	15	22
Cilindros de canto	2	3	3	3	3	3	3
Ejes de control	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Viaje del eje X (mm)	500	500	500	500	500	500	500
Velocidad del eje X (mm/s)	200	200	200	200	200	200	200
Dimensión general (LxAnxAl)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Peso (tonelada)	5.8	7.8	8.5	11	14.2	15.6	16.8

Configuración del producto

Sistema de control DA-53T

* Navegación táctil "tecla de acceso rápido"

* TFT en color de alta resolución de 10,1"

*Hasta 4 ejes (Y1,Y2 + 2 ejes auxiliares)

*Control de coronación

*Biblioteca de herramientas / materiales / productos

*Control servo y variador de frecuencia

* Algoritmos avanzados de control del eje Y para válvulas de circuito cerrado y de circuito abierto.

*TándemLink (opción)

*Interfaz de memoria USB

*Software sin conexión Profile-T

Sujeciones Rápidas

* Troqueles inferiores de doble V estándar con diferentes tamaños y ranuras de varias formas para elegir, convenientes para intercambiar troqueles, capaces de doblar placas regulares, con banco de trabajo de troquel CNC de doble V con relación de rendimiento de alto costo, conveniente para la instalación de troqueles segmentados.

Taiwán HIWIN Husillo de bolas y riel de guía lineal

*Equipado con husillo de bolas HIWIN de Taiwán y riel de guía lineal, el tope trasero adopta una estructura de carcasa de instalación horizontal con alta estabilidad, riel de guía doble de una sola carcasa, alta precisión, accionamiento del eje X, sistema CNC automático

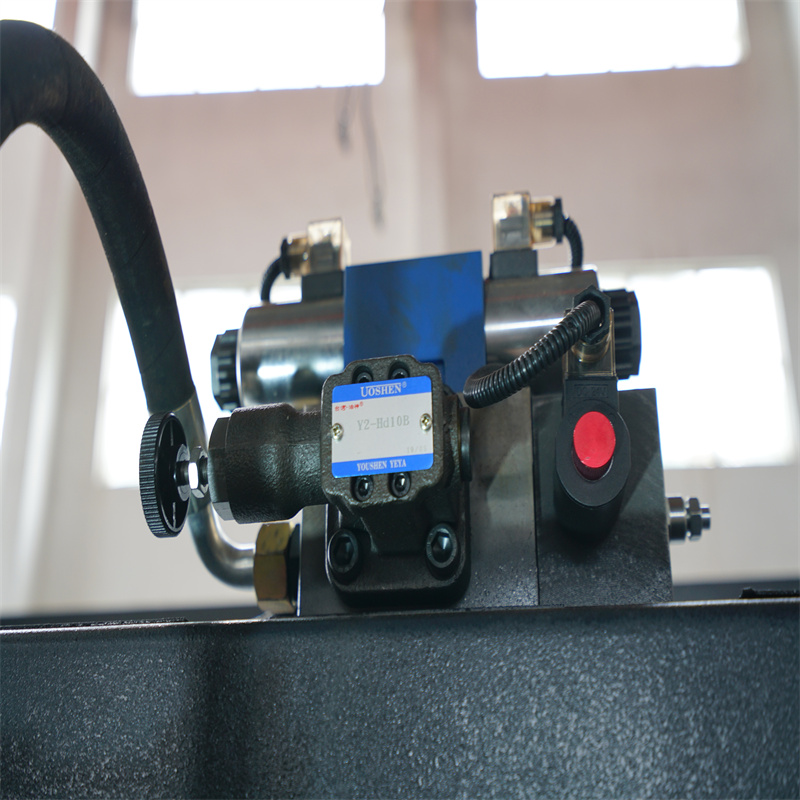

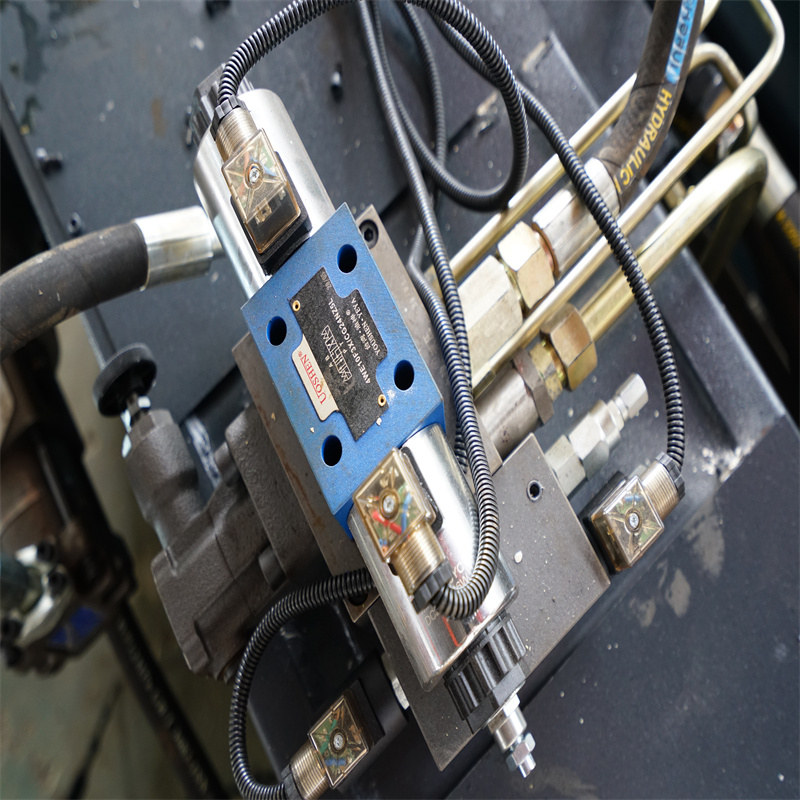

Conjunto de valores hidráulicos de fama mundial

Adopte la válvula de cilindro BOSCH REXROTH de Alemania de la mejor calidad para garantizar un alto rendimiento y una alta confiabilidad, sin fugas ni fallas.

Canto mecánico del eje V

Canto mecánico del eje V, que mejora la precisión del ángulo de flexión y la linealidad

motor siemens

Garantiza la vida útil de la máquina y reduce el ruido al trabajar.

Interruptor de pie

* Es móvil y puede detener la operación en cualquier momento que desee mediante el botón de emergencia. Mejora de la vida útil y sensibilidad opcional. Es más confiable.

Dedo tope trasero manual

*2 a 5 dedos de tope trasero (estándar 3)

bomba de aceite

*Marca estadounidense de fama mundial para bombas hidráulicas. Tiene un buen rendimiento y proporciona una gran potencia para todo el sistema. El uso de la bomba Sunny garantiza la vida útil de la bomba y reduce el ruido de funcionamiento.

Herramientas 42CrMo

* Los troqueles están hechos de acero 42CrMo, dureza después del tratamiento térmico de hasta 42 grados, lo que garantiza la vida útil del troquel

España FAGOR Regla de rejilla

*La señal de posición del control deslizante es realimentada al controlador por la regla de rejilla FAGOR de España, luego el controlador CNC ajusta la cantidad de tanque de combustible cambiando el tamaño de apertura de la válvula síncrona, controlando así el control deslizante (Y1, Y2) funcionando en la misma frecuencia, manteniendo el paralelo estado de la mesa de trabajo.

Gabinete poderoso

* French schneider electrics para garantizar la estabilidad de la máquina y servoaccionamiento Estun para controlar la precisión de los ejes X, Y.

*Puerta abierta

*Apagado

Detalles

• Carrera deslizante (mm): 120 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 320 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 3200
• Ancho de la mesa de trabajo (mm): 3200 mm
• Dimensión: 3500x1700x2200mm
• Estado: Nuevo
• Lugar de origen: China
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Automatización: Automática
• Servicios adicionales: corte a medida
• Año: 2021
• Peso (KG): 2800
• Potencia del motor (kw): 13,5 kw
• Puntos clave de venta: Automático
• Garantía: 2 años
• Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación, fábricas de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, tiendas de alimentos, imprentas, trabajos de construcción, energía y minería, tiendas de alimentos y bebidas , Otro, Empresa de publicidad
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2021
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: cojinete, motor, bomba, PLC, motor
• Sistema de Control CNC: DA53T
• Función: Doblado de chapa
• Potencia: 13kw
• Nombre del producto: freno de prensa
