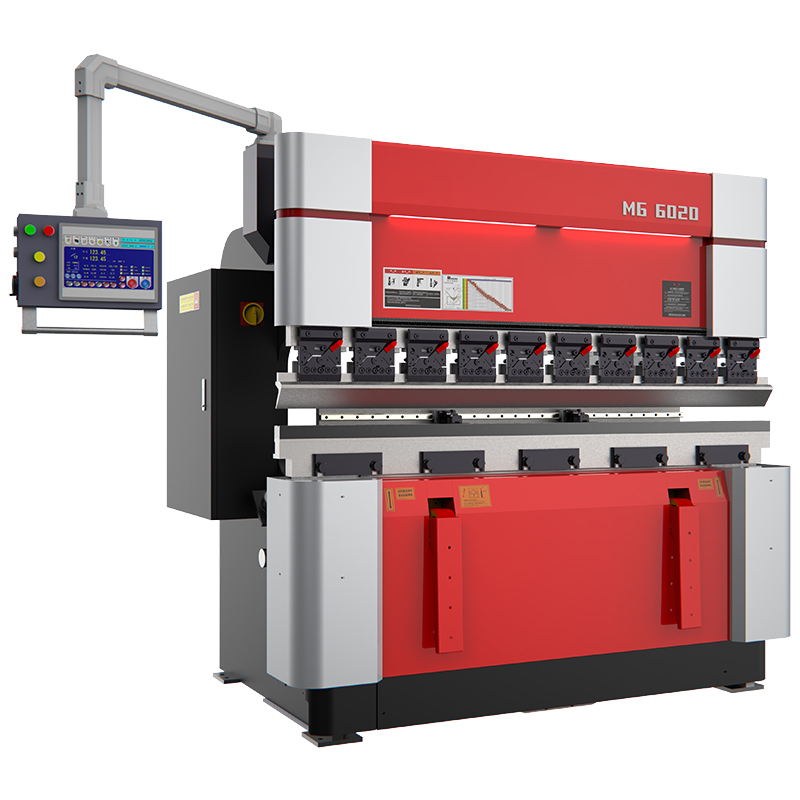

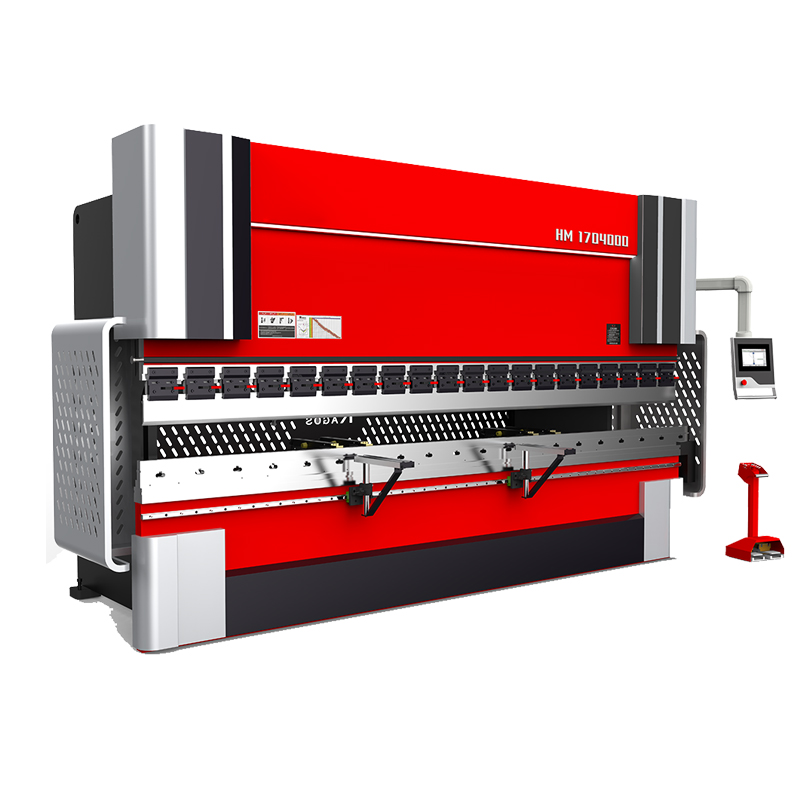

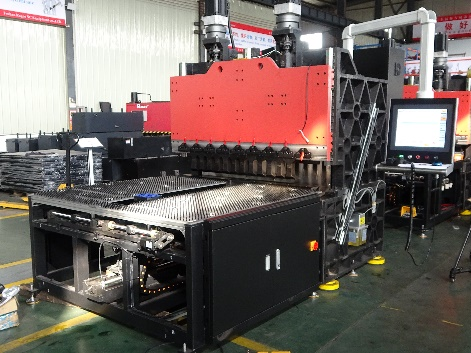

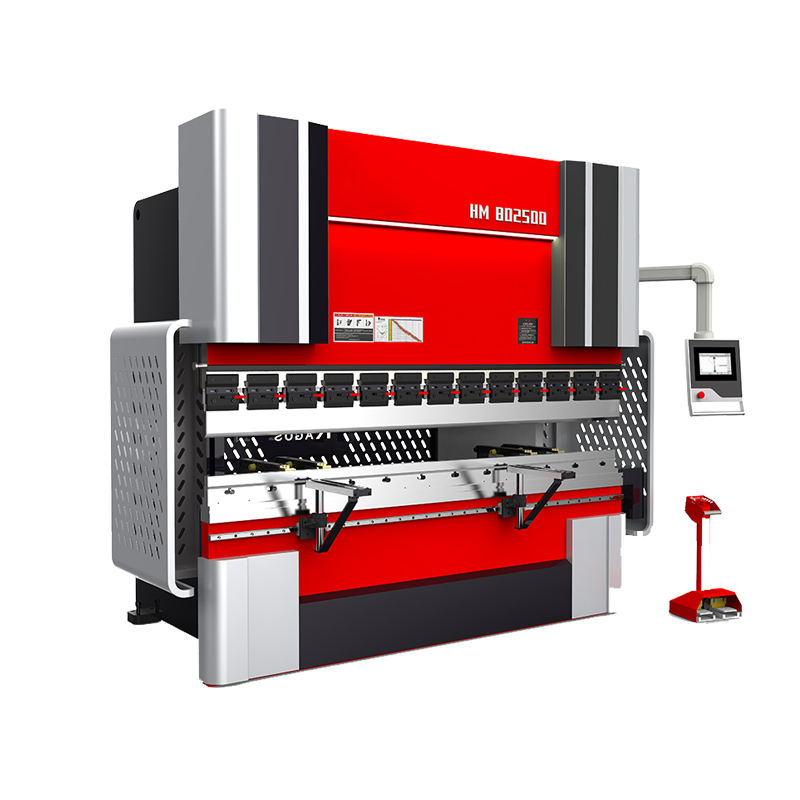

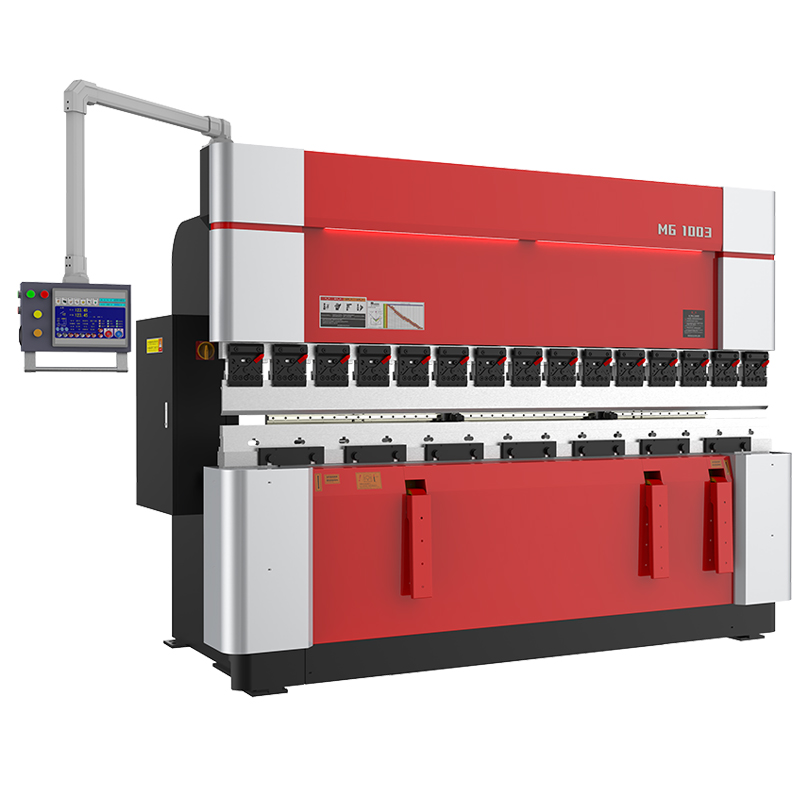

Máquina plegadora hidráulica de plegado de aluminio y chapa de acero

Descripción del producto

Especificaciones del producto

NO.	Detalles	Fabricante original	Nombre de la marca
1	sistema CN	Holanda	Serie DELEM DA-53 (coincidencia)
		Suiza	CYBELEC CT8 (estándar)
2	Codificador lineal sellado	Pavo	OPKON
3	Sistema hidráulico	Alemán	REXROTH/ ARGOS-HYTOS
4	Bomba de aceite	América/Japón	SOLEADO/ NACHI
5	husillo de bolas	Taiwán	HIWIN/ PMI
6	Carril de guía recto	Taiwán	HIWIN/ PMI
7	Sello	Japón	Japón NOK
8	Interruptor del aire	Francia	Schneider
9	Relé miniatura	Francia	Schneider
10	contactor de CA	Francia	Schneider
11	Botón	Francia	Schneider
12	Componentes eléctricos	Japón	Omron
13	Junta de enchufe	EE.UU	EATON

Parámetros técnicos y especificaciones con 130 toneladas
Longitud del banco de trabajo		3200	milímetro
Distancia entre columnas		2700	milímetro
Golpe deslizante		200/250	milímetro
Altura abierta		450/500	milímetro
La profundidad de la garganta		400	milímetro
Número de eje de NC		Y1, Y2, X, R, V	hachas
Potencia del motor principal		11	kilovatios
Velocidad de deslizamiento	rápido hacia abajo	180	milímetro
	Trabajar	10	milímetro
	Devolver	160	milímetro
Eje X tope trasero	Carrera	600	milímetro
	máxima velocidad	350	mm/s
	Precisión de reposicionamiento	≤0.05	milímetro
Eje R tope trasero	Carrera	200	milímetro
	máxima velocidad	200	mm/s
	Precisión de reposicionamiento	≤0.05	milímetro
Dimensiones de la máquina	Longitud	3800	milímetro
	Ancho	1850	milímetro
	Altura	2750	milímetro
Peso de la máquina	/	9000	kg

Configuración del producto

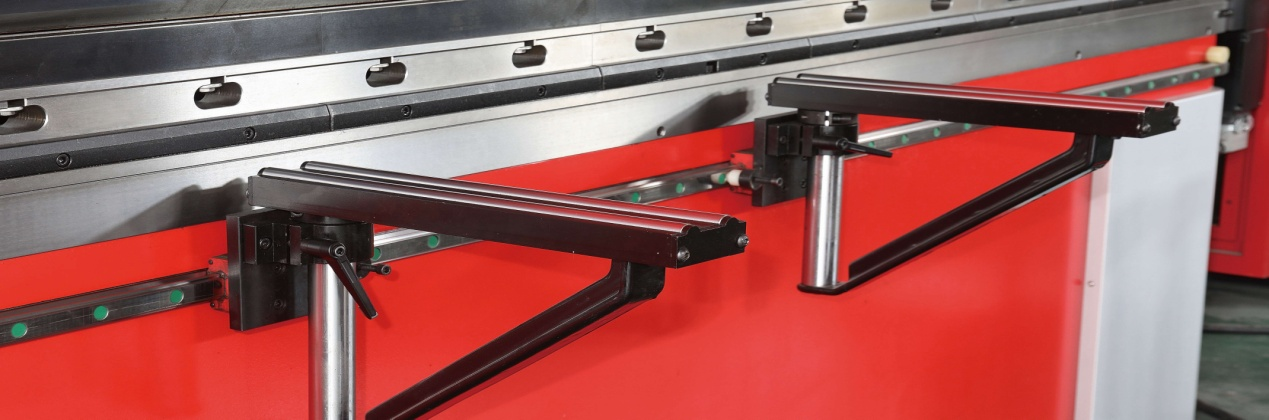

Marco de soporte delantero móvil: se mueve a lo largo del riel de guía lineal y se puede estacionar en cualquier posición para ayudarlo en su trabajo de flexión y hacer que el trabajo sea cómodo y eficiente.

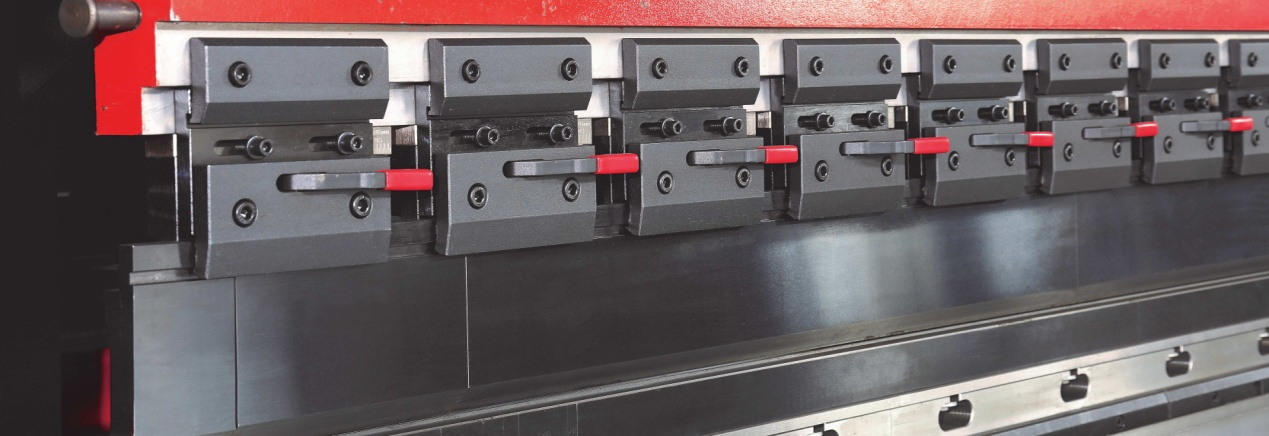

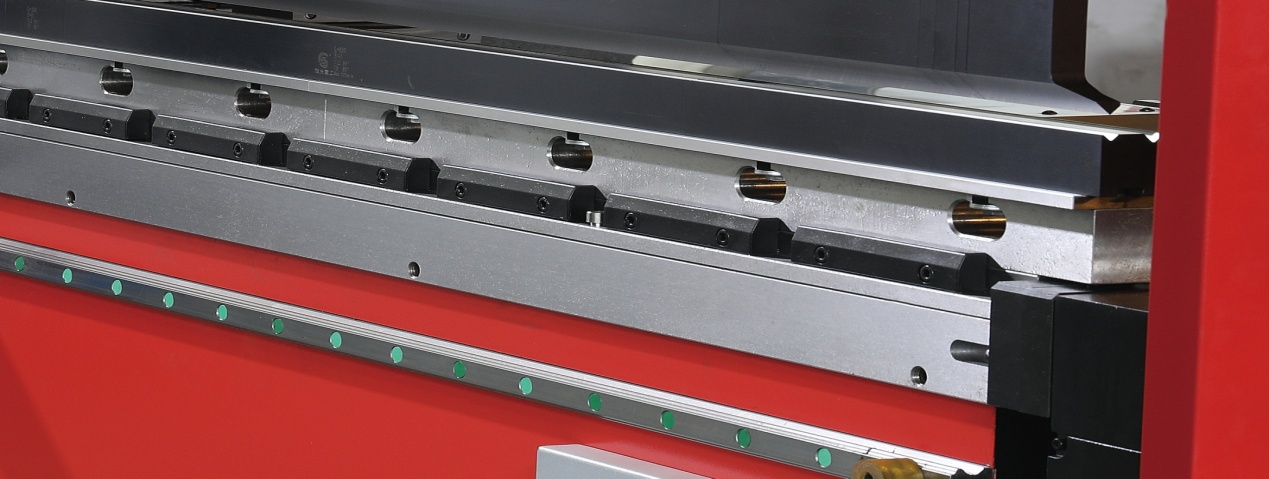

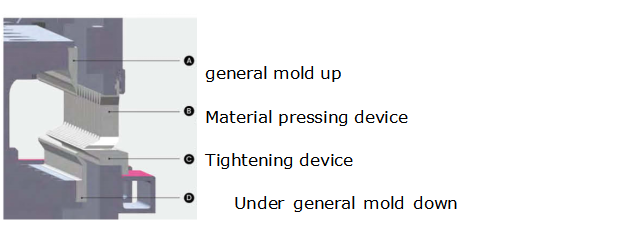

Sistema de sujeción rápido y de alta precisión: rápido y fácil de cambiar las herramientas, disminuyendo la fuerza de trabajo y mejorando la productividad.

Herramientas de freno de prensa de alta calidad: herramientas de freno de prensa CNC de alta precisión completamente endurecidas que son duraderas.

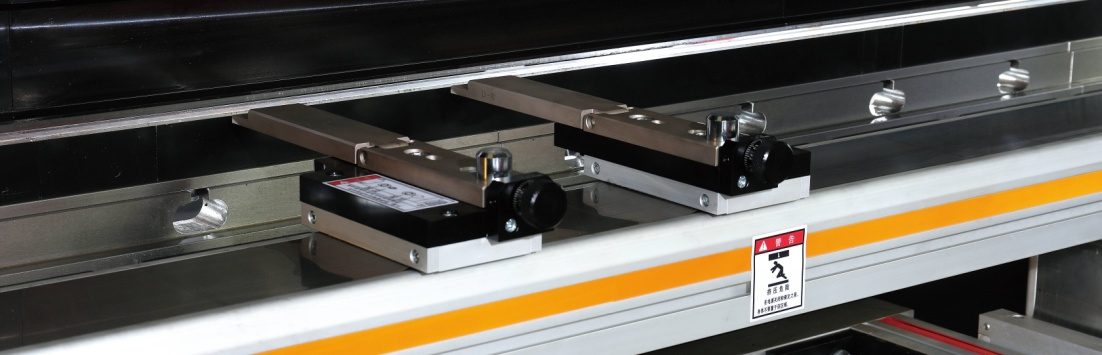

Sistema de tope trasero estable y de alta precisión (opcional): construcción de guía lineal doble nueva y única, para garantizar una buena precisión de posicionamiento. Diseño de paradas de varias etapas, para aumentar el rango de posicionamiento, por encima del precio en valor.

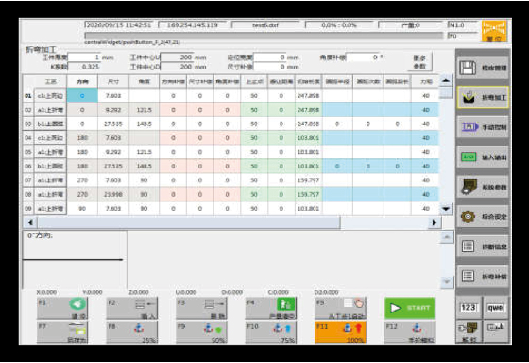

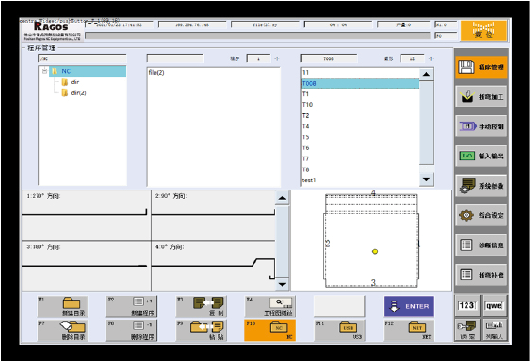

El sistema de control cnc fácil de operar puede ayudarlo a ahorrar tiempo para mejorar la eficiencia de trabajo.

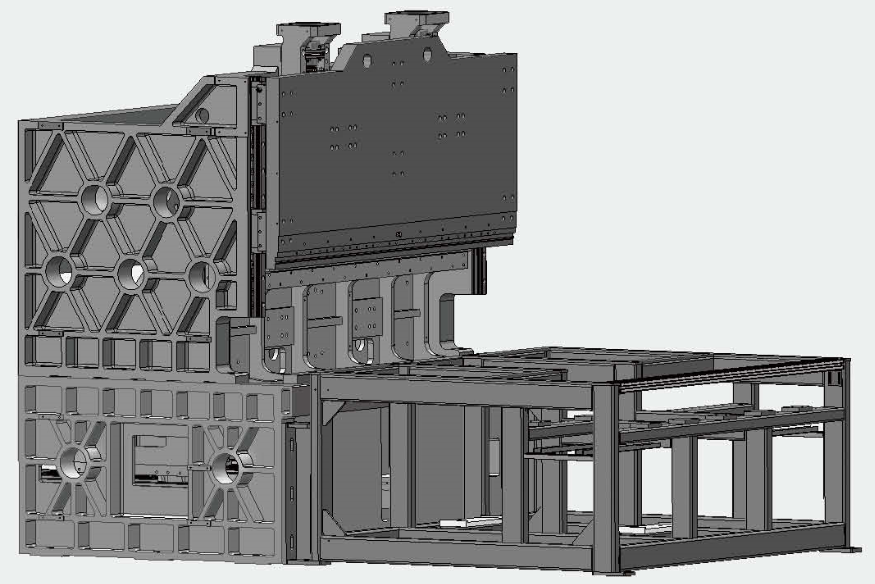

Cuerpo de máquina fundido (con estructura estable, pequeña deformación y alta precisión

Tecnología de máquina herramienta

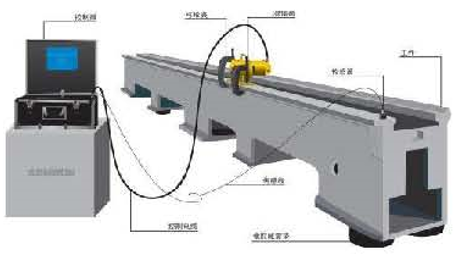

Alivio del estrés por envejecimiento por vibración

Alivio del estrés por envejecimiento por vibración

Para eliminar la tensión interna de la pieza de trabajo, asegúrese de que la máquina funcione durante mucho tiempo con alta precisión.

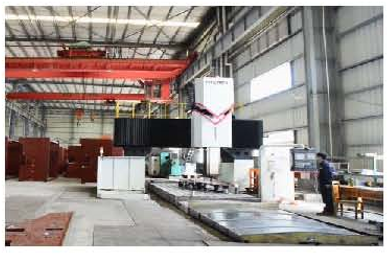

Mecanizado terminado

Mecanizado terminado: posee grandes fresadoras de pórtico horizontal para cumplir con los requisitos de mecanizado precisos de Ragos, también garantiza una base de instalación de alta calidad.

Envejecimiento natural: los marcos de las máquinas deben colocarse de forma natural durante 6 meses para liberar el estrés del tratamiento térmico, que es obtener una precisión estable y una mayor rigidez.

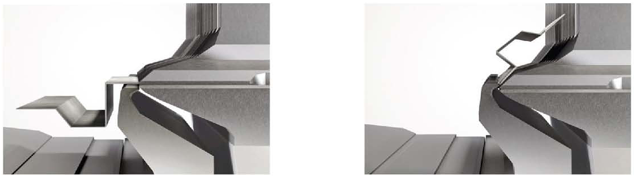

A continuación se muestra el procesamiento de ropa de cama de la máquina

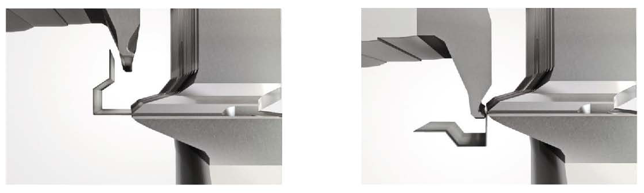

Doblar hacia arriba

Inclinarse

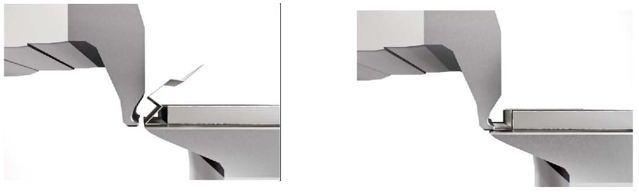

Aplanar y doblar

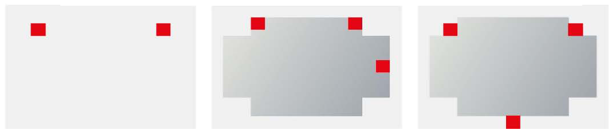

Sistema de posicionamiento de hojas

Posicionamiento de la cola Preposicionamiento de la placa Posicionamiento final

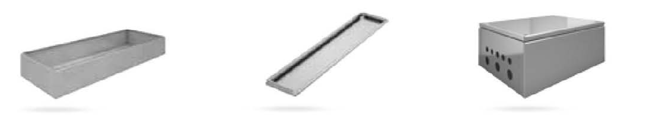

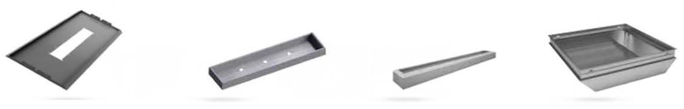

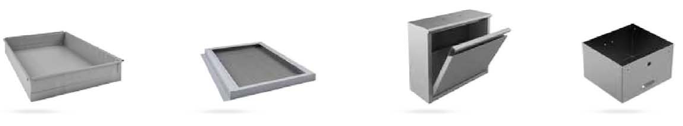

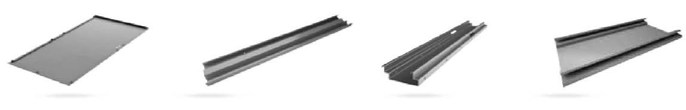

Muestras del producto

Detalles

• Carrera deslizante (mm): 300 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 400 mm
• Tipo de máquina: Barra de torsión
• Longitud de la mesa de trabajo (mm): 4000
• Ancho de la mesa de trabajo (mm): 2500 mm
• Dimensión: 4000*2500*3600
• Estado: Nuevo
• Material/metal procesado: acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Peso (KG): 7000
• Potencia del motor (kw): 25 kw
• Puntos clave de venta: alto nivel de seguridad
• 1 año de garantía
• Industrias aplicables: talleres de reparación de maquinaria, planta de fabricación, uso doméstico, trabajos de construcción, empresa de publicidad
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2020
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 1 año
• Componentes principales: cojinete, motor, engranaje, motor
• Nombre del producto: Dobladora CNC hidráulica
• Materia Prima: Hoja
• Poder: 7.5kw 10kw 15kw 20kw
• Aplicación: Doblado de placas de acero inoxidable
• Función: Doblado de metal de acero
• Sistema de control: DA69T-DA66T-DA58T-CT8-CT12
• Sistema CNC: Delem Holanda
• Sistema Hidráulico: Bosch Rexroth Alemania
• Color: Blanco y rojo
• Motor principal: Siemens Alemania
• Servicio posventa proporcionado: piezas de repuesto gratuitas, instalación, puesta en marcha y capacitación en campo, servicio de mantenimiento y reparación en campo, soporte técnico de video
• Después del servicio de garantía: soporte técnico de video, soporte en línea
