Punzonadora y cizalla combinada perforadora hidráulica Q35y
Accionamiento hidráulico, es actualmente la máquina punzonadora con los últimos productos, hoja de lata, acero cuadrado, acero redondo, acero angular, acero de canal, viga en L para dispositivo de corte, punzonado y alimentación con bloque de corte.

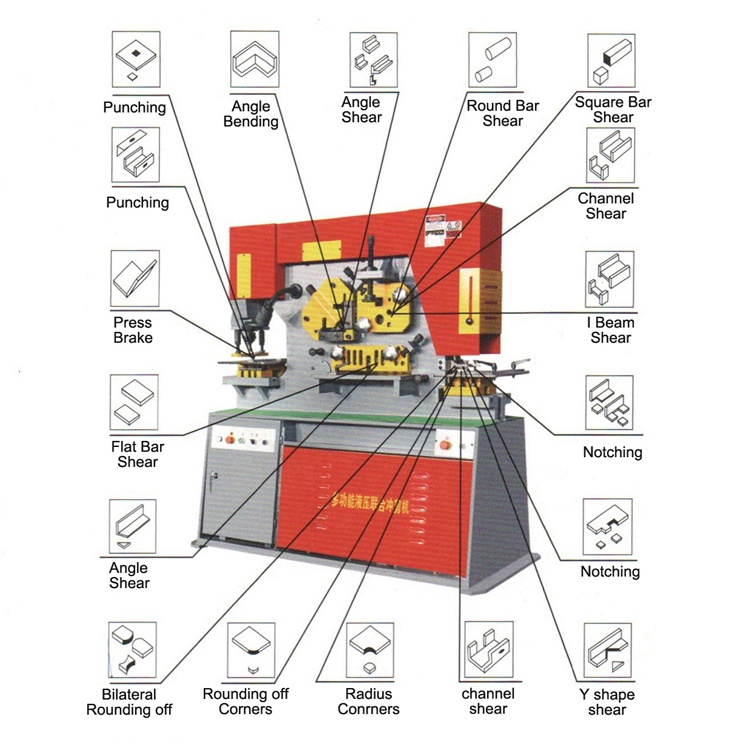

Características

1. Punzonadora y cizalla hidráulica de dos cilindros

2. Gran mesa de perforación con cabezal multiusos

3. Estación de muescas trasera, avance lento de baja potencia y carrera ajustable en la estación de punzonado

4. Punzonado Hay disponible una amplia gama de punzones y matrices universales.

5. Cizallamiento La cizalla de barra redonda y cuadrada tiene múltiples orificios para una variedad de tamaños.

6. Muescas El diseño único permite cortar ángulos y barras planas. Guarda de seguridad con enclavamiento eléctrico y tres topes de medición para un posicionamiento preciso.

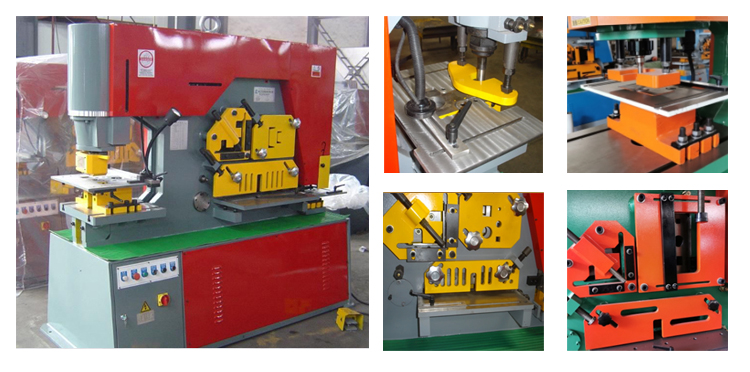

Punzonadora y cizalla combinada perforadora hidráulica Q35y

Solicitud

La punzonadora y cizalla hidráulica combinada multifuncional es adecuada para plantas de procesamiento de barras de acero, túneles, puentes y otros proyectos de carreteras y proyectos ferroviarios de alta velocidad. Es adecuada para procesar placas de acero, ángulos de hierro, canales de acero, vigas en I, aceros redondos y aceros cuadrados. Esta máquina tiene múltiples funciones, alta eficiencia, ahorro de mano de obra e inversión en equipos. Es una herramienta indispensable para el procesamiento de acero.

Punzonadora y cizalla combinada perforadora hidráulica Q35y

Funciones principales

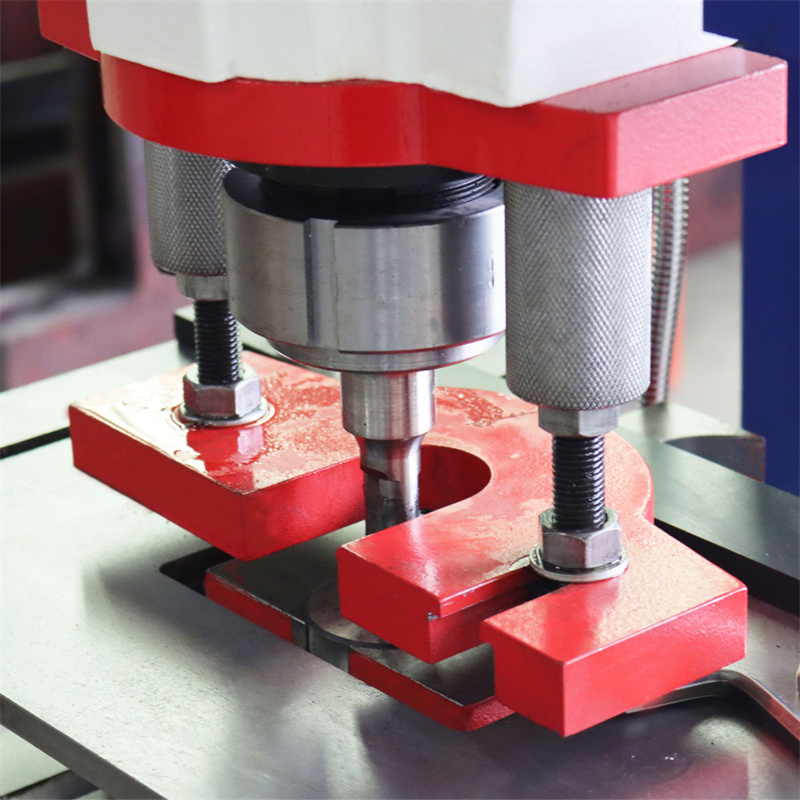

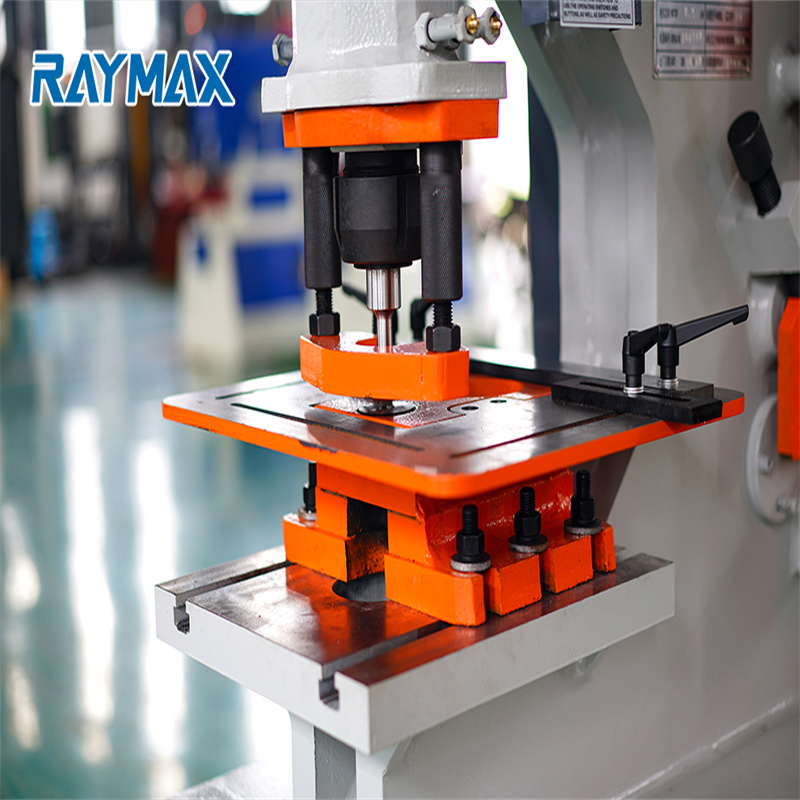

Puñetazos:

Se encuentra disponible una gama completa de punzones y matrices universales. El estilo único permite el punzonado de hierro de gran ángulo y el punzonado de canal grande. Gran ventana de visualización en el diseño abatible del extractor para facilitar la operación. Gran mesa de medición de dos piezas con reglas y tope como accesorios estándar. Rápido cambie la tuerca de acoplamiento y el manguito para una rápida sustitución del cambio.

Cizallamiento:

La cizalla de barra redonda y cuadrada tiene múltiples orificios para una variedad de tamaños. Dispositivo de sujeción ajustable para barra redonda/cuadrada, corte de canal/viga. Gran protección fuerte para máxima seguridad. La cizalla angular tiene la capacidad de cortar un ángulo de 45° tanto en la pata superior como en la inferior. Esto le da al operador la capacidad de hacer una esquina de marco de imagen para soldaduras perfectas. Hoja en forma de diamante para cortes de calidad con mínima pérdida de material y deformidad. Dispositivo de sujeción fácilmente ajustable para un corte preciso de la placa. Brazo escuadrado grande de 15″ con escala incrustada. Cuchilla especial antidistorsionada para un corte de calidad. La cuchilla inferior tiene cuatro bordes utilizables.

Muescas:

El diseño único permite cortar ángulos y barras planas. Protector de seguridad con enclavamiento eléctrico y tres topes de medición para un posicionamiento preciso. La sección de muescas de esta herramienta hidráulica para trabajar el hierro es perfecta para hacer muescas en placas de metal, ángulos de hierro y mucho más. La estación de muescas también tiene una mesa de gran tamaño con topes de material. Esta sección de la máquina también se puede equipar con la muescadora en V opcional.

Doblado:

También doble la placa por debajo de 500 mm. Todos los componentes de la Máquina son de la más alta calidad en su seguridad, funcionamiento. Cizalla y punzonadora de herrero Q35Y Trabajador de hierro hidráulico Q35Y aprobado por la CE
Punzonadora y cizalla combinada perforadora hidráulica Q35y

Parámetros del producto

ESPECIFICACIONES PARA trabajador de hierro hidráulico
ModeloPresión de punzonado (T)Espesor máximo de corte de aceroUn tamaño de viaje (T*W)(mm)Profundidad de la garganta (mm)Potencia máxima del motor (mm)
Q35Y-123512300*1211525
Q35Y-16551616*250 8*40030025
Q35Y-20752020*330 10*48035530
Q35Y-251102525*330 16*60040035
Q35Y-301403030*335 20*60060038

Utilizamos la marca famosa para configuraciones de máquinas de corte y punzonado combinadas para trabajadores de hierro hidráulico, efecto de corte suave, buena calidad y alto rendimiento.

Punzonadora y cizalla combinada perforadora hidráulica Q35y

No.ArtículoCantidadMarca
1Motor1 juegosiemens china
2Válvula1 juegoYuken Japón
3Bomba1 juegoItalia
4Piezas eléctricas principales1 juegosiemens china
5Sistema hidráulico1 juegoAlemania
6Sellos de aceite1 juegoNOK Japón
7Bloque de terminales de cableado1 juegoWeidmüller Alemania
8Relé temporizador1 juegoOmron Japón

Preguntas más frecuentes

1. ¿Su empresa acepta ofertas personalizadas? Tenemos una necesidad especial.

RAYMAX es una empresa que se centra en la investigación y fabricación de máquinas cnc modulares. Tenemos una gran experiencia y una sólida capacidad de investigación y desarrollo de máquinas herramienta. Estamos muy dispuestos a ofrecerle equipos altamente eficientes personalizados siempre que tenga ciertas necesidades.

2. ¿Qué certificado obtiene la máquina de su empresa?

Hemos pasado la aprobación del sistema de calidad ISO9001 y la certificación CE.

3. ¿Tiene una lista de precios para la configuración opcional?

Tenemos varias configuraciones y tantas especificaciones diferentes, por lo que no podemos ofrecerle una lista de precios. Póngase en contacto con nuestro ingeniero de ventas si está interesado en alguna configuración específica.

4. ¿Su empresa acepta el precio CIF?

El precio CIF incluye el costo de envío de la máquina cnc que debe cotizarse según el puerto de destino diferente y varios en diferentes meses. Comuníquese con nosotros cuando tenga esa necesidad. El precio CIF también incluye la prima marítima, que es 2‰ de 1.1* del monto total.

5. Si su ingeniero viene a nuestro país para arreglar la máquina y hacer algún entrenamiento, ¿cuánto costará?

El costo incluye principalmente el costo de los boletos de avión de ida y vuelta, la comida y el alojamiento, así como la tarifa de visa. El costo del personal es
100USD/día/persona, normalmente es un trabajo de dos personas. Pero dependerá de un equipo grande o instalación y depuración de toda la línea.

6. ¿Cuál es la garantía?

La garantía es de 12 meses a partir del día en que la máquina llega al puerto del importador.

7. ¿Cuál es su método de transporte?

Para la mayoría de los países, transportaremos nuestra máquina por mar, mientras que para los países del interior, podemos utilizar el transporte ferroviario o por carretera. La máquina cnc exportada se empaqueta en una caja de madera que se puede fijar en un 40 HQ.

8. Si la máquina está fuera de garantía, ¿cómo cobrar el costo de los accesorios?

Para la máquina fuera de garantía que necesita piezas de repuesto, cobraremos de acuerdo con la cotización de las piezas. Si tiene alguna pregunta, envíenos un correo electrónico para una consulta.

9. ¿Qué haría yo por la falla de la máquina?

Si el mal funcionamiento de la máquina y los usuarios no pueden resolverlo, envíenos un correo electrónico para consultarlo. Nuestro departamento de servicio responderá dentro de las 24 horas.

10. ¿Cómo definir la garantía de la máquina? ¿Cuándo empezaste a cronometrar?

Identificamos la garantía en base al número de fábrica. El tiempo de la garantía se cuenta a partir de la puesta en marcha y aceptación del equipo. Si tiene alguna pregunta, envíenos un correo electrónico para una consulta.

11. ¿Cuál es el período de garantía de la máquina herramienta?

Nuestro compromiso con las máquinas del cliente es una garantía de un año. Por la compra del usuario, registrado como miembro en esta web, con el número de fábrica de la máquina, podrá disfrutar de garantía extendida de 3 meses. Para obtener más información, consulte el servicio de membresía.

12. ¿RAYMAX tiene manual de mantenimiento y manual de operación?

Cada máquina cnc que sale de fábrica estará junto con la serie o modelo relacionado con las instrucciones en inglés, incluido el manual de mantenimiento y el manual de operación. La documentación adjunta también puede incluir instrucciones del controlador cnc, instrucciones de piezas que compró (como mesa giratoria, enfriador de aceite)

Detalles

  • CNC o no: Normal
  • Estado: Nuevo
  • Fuerza nominal (kN): 650
  • Fuente de energía: Hidráulica
  • Año: 2021
  • Voltaje: 380V/220V Opcional
  • Dimensión (L*W*H): 1860x800x1900mm
  • Potencia del motor (kW): 4
  • Peso (T): 3
  • Puntos clave de venta: precio competitivo
  • 1 año de garantía
  • Ubicación de la sala de exposición: Rumania, Egipto, Kenia, Marruecos, Rusia, Tailandia, Reino Unido, Sri Lanka
  • Industrias aplicables: granjas, plantas de fabricación, trabajos de construcción, empresa de publicidad, talleres de reparación de maquinaria, talleres de materiales de construcción
  • Servicio posventa proporcionado: ingenieros disponibles para dar servicio a maquinaria en el extranjero
  • Nombre: Q35Y-16 máquina hidráulica para trabajadores de hierro y punzonado de acero de cizalla
  • Potencia: Accionamiento hidráulico
  • Uso: Hoja de metal Punzonado Corte Doblado
  • Tipo: Co punzonado
  • Material de procesamiento: Acero
  • Uso: viga en I de acero cuadrado
  • Uso PARA: Canal de acero de ángel de acero redondo acero
  • Usando IN: Punzonado
  • Uso en: dispositivo de troquelado y alimentación
