Punzonadora hidráulica de la máquina del esquileo del herrero del acero de chapa

Máquina de herrería hidráulica

El herrero hidráulico de la serie Q35Y adopta un sistema de conducción hidráulica. Ironworker puede cortar y perforar todo tipo de agujeros. Varias placas de metal, barra cuadrada, ángulo de acero, hierro redondo, barras planas, barras perfiladas, canal de acero y vigas de acero se pueden cortar, punzonar y muescas en las máquinas.

Lista de accesorios

* Un juego de troqueles perforadores
* Un juego de hoja de acero angular
* Un juego de hoja de canal
* Un juego de cuchillas de placa de corte
* Un juego de hoja de muescas

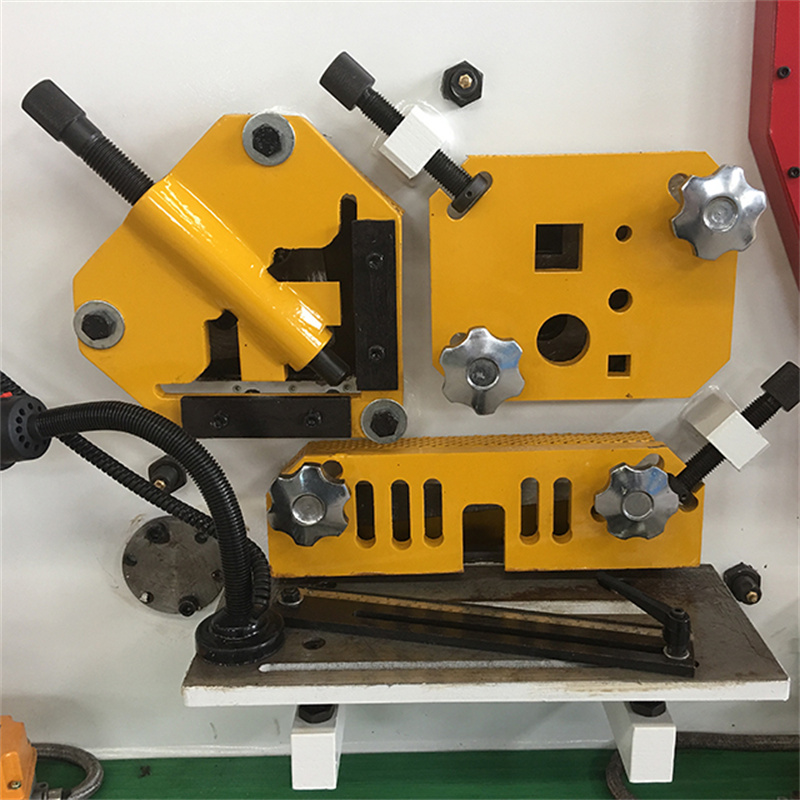

Estación de corte

una. Cizallamiento de barras redondas y cuadradas: hay múltiples orificios para una variedad de tamaños. El dispositivo de sujeción ajustable es conveniente para cortar varios tamaños de barras redondas y cuadradas, canales, viguetas, etc.
b. Cizalla de barra plana: brazo cuadrado grande de 15" con escala incrustada como equipo estándar. Cuchilla antidistorsión especial para un corte de calidad. La cuchilla inferior tiene cuatro filos de uso. Hay un tornillo que permite ajustar la separación sin necesidad de cuñas.
C. Cizalla de hierro en ángulo: la cizalla de hierro en ángulo tiene la capacidad de cortar hierro en ángulo a 45 grados y 90 grados con una cuchilla en forma de diamante. Por ejemplo, esto le da al operador la capacidad de hacer una esquina de marco de imagen para soldaduras perfectas.d. Hoja en forma de diamante para cortes de calidad con un mínimo desperdicio de material. Dispositivo de sujeción fácilmente ajustable para un corte preciso de la placa.

Estación de perforación

una. Gran ventana de visualización en stripper.
b. Diseño abatible para una fácil operación.
C. El estilo único disponible permite el punzonado de hierro de gran ángulo y el punzonado de canal grande.
d. Tuerca de acoplamiento de cambio rápido y manguito para un cambio de reemplazo rápido
mi. Gran mesa de medición de dos piezas con reglas y tope como equipo estándar.

Estación de muescas

una. Diseño único para un corte sin igual de ángulos y barras planas.
b. Guarda de seguridad con enclavamiento eléctrico y tres topes de medición para un posicionamiento preciso.
C. con dispositivo ventilado para una buena visibilidad.
d. La estación de muescas también tiene una mesa de gran tamaño con topes de material.

Especificaciones de la máquina

Modelo			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Capacidad de procesamiento (KN)			750	1100	1400	1700	2000
Resistencia a la tracción del material (Mpa)			≤450	≤450	≤450	≤450	≤450
Corte plano	máx. Capacidad de corte (espesor* ancho (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Cizallamiento de barras	Barra cuadrada (mm)		50	50	55	60	65
	Barra Redonda (mm)		50	60	65	70	75
	Canal C (mm)		160×5	200×9	280×11	300×11	320×12
	I-haz (mm)		160×6	200×9	280×10	300×10	320×10
Corte de ángulo	Cizallamiento a 90° (mm)		140×12	160×14	180×16	180×8	200×20
	Corte a 45° (mm)		50x5	60x6	60x6	80x8	80x10
Punzonado	máx. Capacidad de punzonado (diámetro* espesor) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Motor (KW)			5.5	7.5	11	15	18.5
Dimensión (mm)		Longitud	1860	2355	2680	2800	3200
		Ancho	790	960	1040	1260	1440
		Altura	1900	2100	2300	2400	2450
Peso			2200	4800	6300	7300	980

Detalles

• CNC o no: Normal
• Estado: Nuevo
• Fuerza nominal (kN): 600
• Fuente de energía: Hidráulica
• Año: 2021
• Voltaje: 220
• Dimensión (L*W*H): 1650x600x1700
• Potencia del motor (kW): 7,5
• Peso (T): 1,6
• Puntos clave de venta: alta productividad
• Garantía: 2 años
• Ubicación de la sala de exposición: Ninguno
• Industrias aplicables: planta de fabricación, trabajos de construcción, talleres de reparación de maquinaria, talleres de materiales de construcción
• tamaño: 3600x900x1500mm
• nombre: dobladora del freno de la prensa de chapa
• Certificación: ce
• Servicio posventa proporcionado: piezas de repuesto gratuitas
• Después del servicio de garantía: soporte en línea
