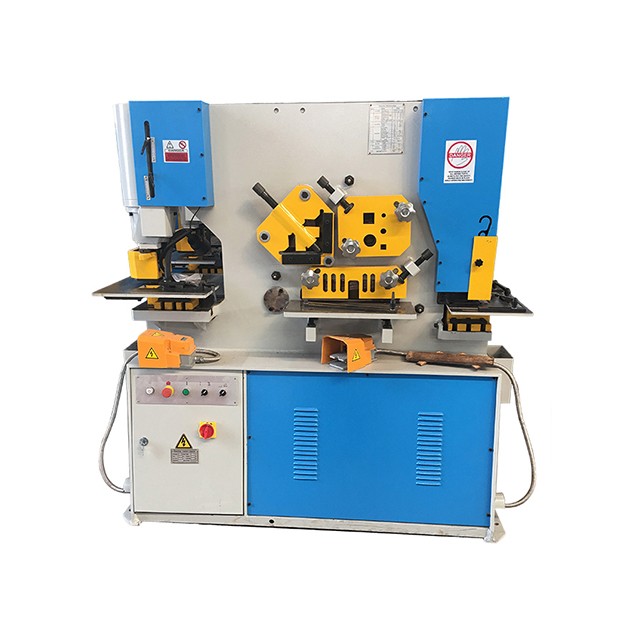

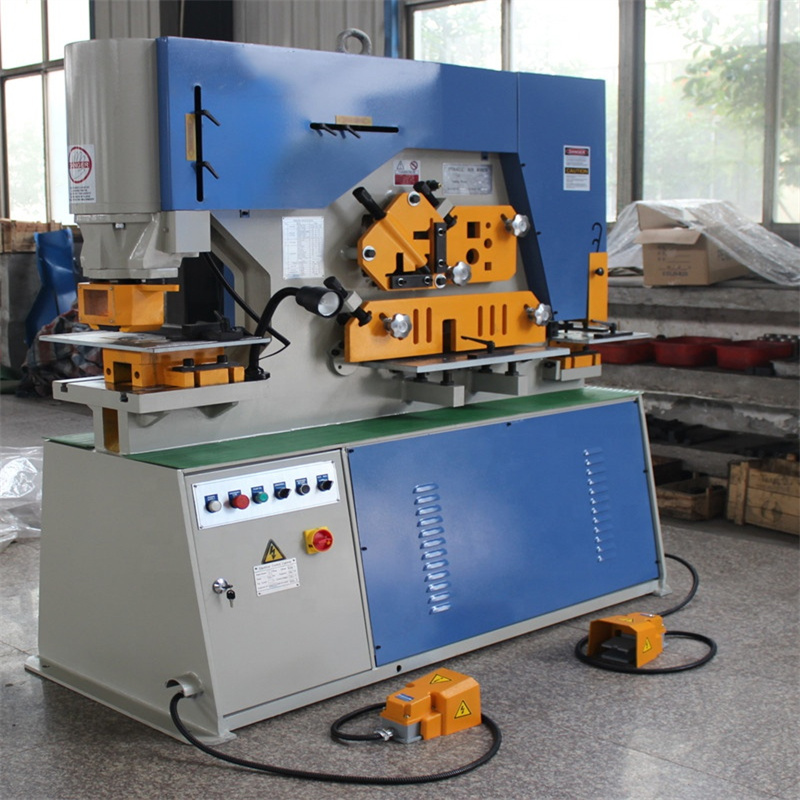

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

Solicitud

Adoptan un sistema de conducción hidráulica y son los últimos trabajadores del hierro en nuestro país, se pueden cortar, perforar y muescar varias placas de metal, barras cuadradas, barras redondas, ángulos, canales y vigas en la máquina. También está equipado con un dispositivo de parada para el corte.

1) 2 pistones hidráulicos y pedales separados para permitir que 2 operadores trabajen al mismo tiempo

2) Más productividad con distancia de carrera de pistón ajustable

3) Sistema de lubricación central

4) tope trasero eléctrico

5) luz de trabajo

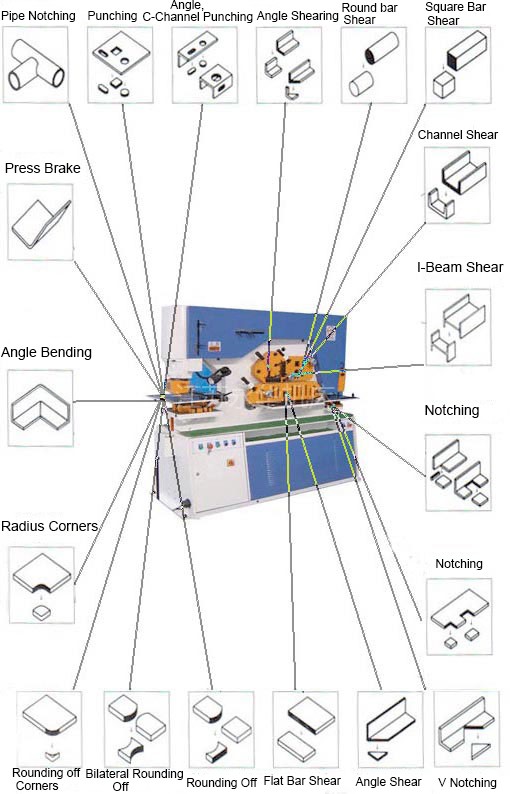

6) Cinco estaciones de trabajo individuales en la máquina:
a) Punzones y matrices de Ø26 mm y herramientas de punzonado estándar
b) Juego de cuchillas de corte de barra sólida redonda y cuadrada de acero
c) Juego de cuchillas de corte angular
d) Cizalla de corte de chapa
e) Juego de cuchillas para muescas en U

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

Especificaciones para el trabajador de hierro hidráulico

EspecificaciónModeloQ35Y-12Q35Y-15Q35Y-16Q35Y-20
Capacidad de proceso40T55T60T90T
PuñetazosDia.(punzón)*Espesor(mm)22*1224*1525*1630*20
Carrera de carnero (mm)60608080
Nº de carrera (veces/min)8888
CorteEspesor máximo de la placa (mm)12*25015*30016*25020*330
máx. ancho de placa (mm)//8*40010*480
Corte de ángulo900 cizallamiento (mm)100*10120*12125*12140*12
450 cizallamiento (mm)70*660*650*550*5
muescasEspesor (mm)12151620
Ancho (mm)22242530
Profundidad (mm)200200300350

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

EspecificaciónModeloQ35Y-25Q35Y-30Q35Y-40
Capacidad de proceso110T140T200T
PuñetazosDia.(punzón)*Espesor(mm)35*2538*2641*35
Carrera de carnero (mm)8080100
Nº de carrera (veces/min)668~25
CorteEspesor máximo de la placa (mm)25*33030*35535*400
máx. ancho de placa (mm)16*60020*60025*700
Corte de ángulo900 cizallamiento (mm)160*14180*16200*18
450 cizallamiento (mm)60*660*680*10
muescasEspesor (mm)252635
Ancho (mm)353841
Profundidad (mm)400600600

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

Imágenes detalladas

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

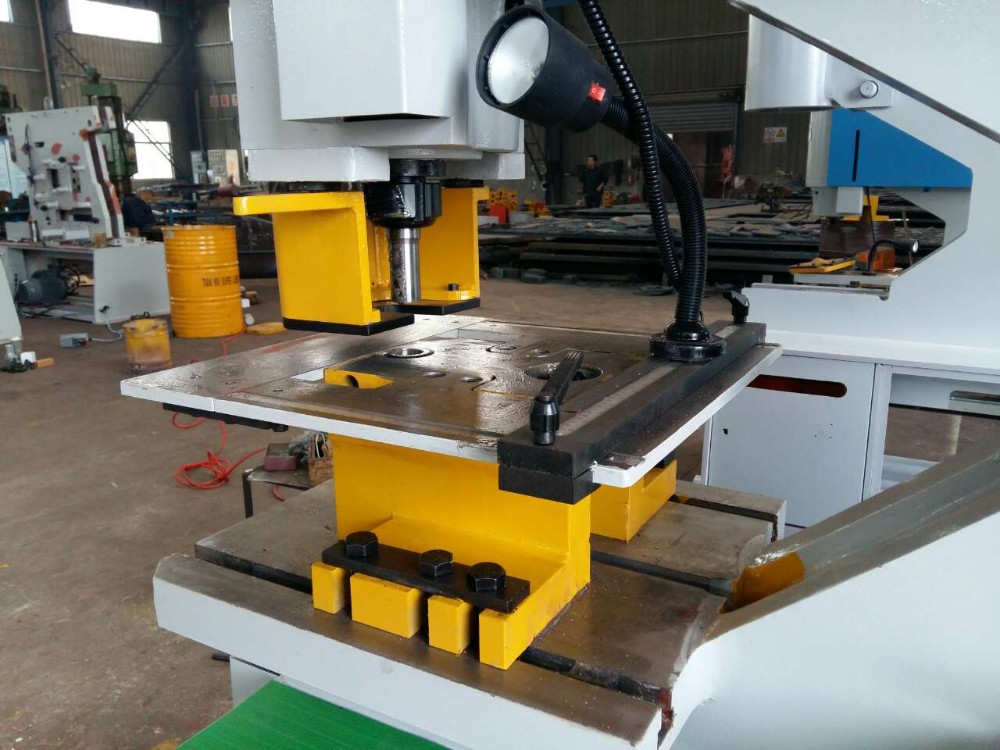

Estación de perforación

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

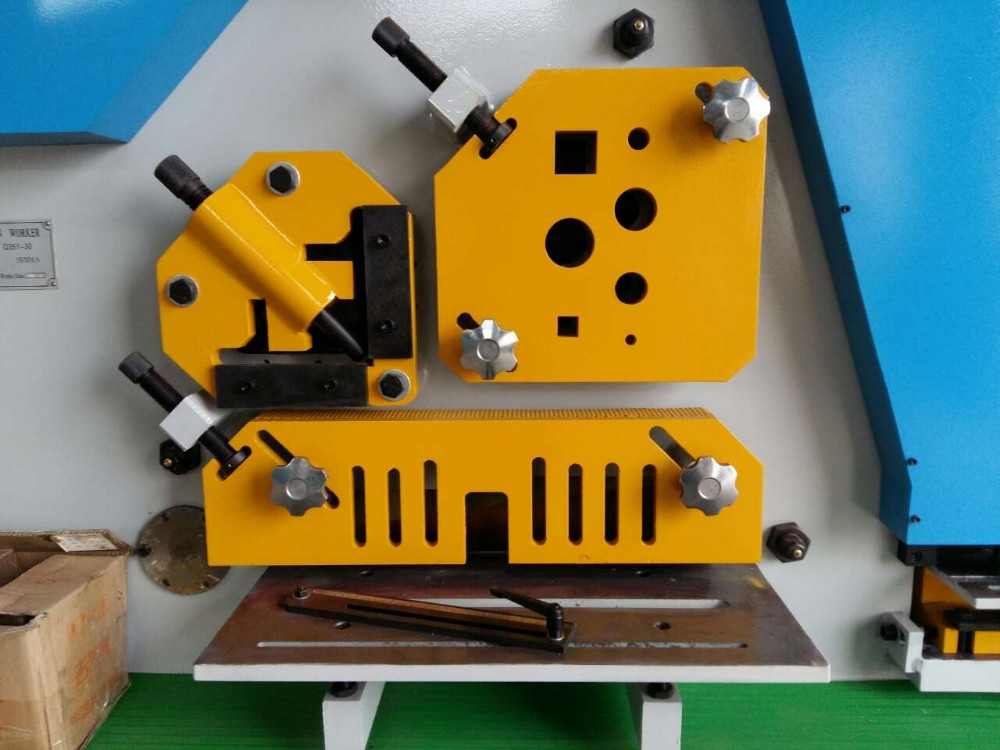

Estaciones de corte de material sólido, barra plana y ángulo.

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

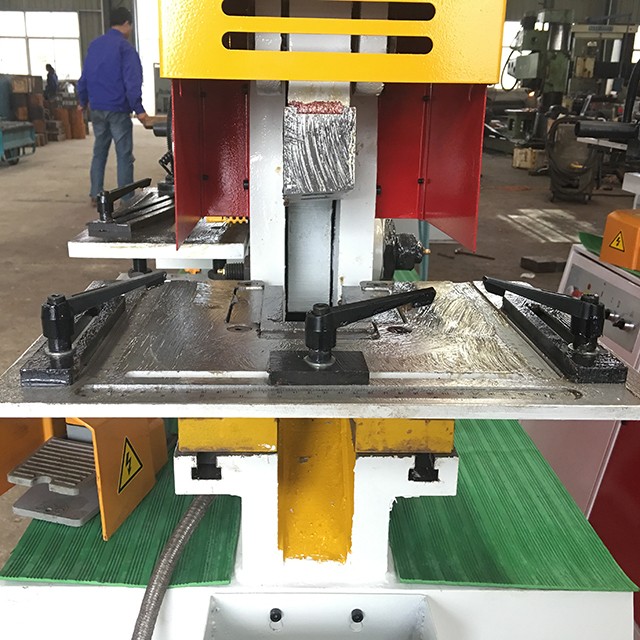

Estación de muescas rectangulares

Prensa de hoja de metal de 110 toneladas Máquina cortadora hidráulica de corte de esquinas

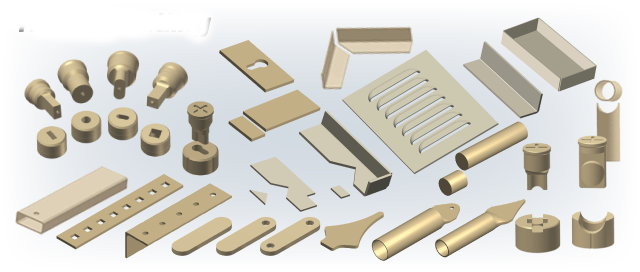

Utillaje de moldes y muestras.

Detalles

  • CNC o no: Normal
  • Estado: Nuevo
  • Fuerza nominal (kN): 1100
  • Fuente de energía: Hidráulica
  • Voltaje: 380v
  • Dimensión (L*W*H): 2350*960*2090
  • Potencia del motor (kW): 15
  • Peso (T): 4500
  • Puntos clave de venta: multifuncional
  • Garantía: 12 Meses
  • Ubicación de la sala de exposición: Ninguno
  • Industrias aplicables: talleres de materiales de construcción, talleres de reparación de maquinaria, trabajos de construcción, planta de fabricación, energía y minería
  • Tipo de máquina: Prensa hidráulica
  • Presión de punzonado (KN): 1100 Ironworker
  • Espesor máximo de corte (mm): 25 Ironworker
  • Tamaño de corte de un golpe (mm): 25*330
  • Estándar de profundidad de garganta (mm): 400
  • Espesor de perforación (mm): 25
  • Diámetro máximo de punzonado (mm): 25
  • Servicio posgarantía: soporte técnico por video, servicio de mantenimiento y reparación en campo, repuestos, soporte en línea
  • Ubicación del servicio local: Emiratos Árabes Unidos
  • Certificación: ce
