Máquina de corte por láser de fibra para corte de aluminio, cortador láser de placa de chapa

Características

La máquina de corte adopta un láser avanzado de marca famosa internacional, que tiene una alta eficiencia electro-óptica, ahorro de agua y ahorro de energía. Especialmente importante, puede estar libre de mantenimiento durante mucho tiempo, ahorrar una gran cantidad de fondos y tiempo de mantenimiento y mejorar la eficiencia del trabajo. El marco principal general adopta una mesa de trabajo de estructura de pórtico.

La cama de alta amortiguación tiene buena rigidez, alta precisión y operación estable. La estructura del marco está hecha de soldadura de nido de abeja de acero de alta calidad. La máquina herramienta es recocida, envejecida dos veces y procesada por una fresadora de pórtico a gran escala.

Estos medios de diseño y procesamiento aseguran que la máquina herramienta tenga una excelente resistencia sísmica, alta rigidez y estabilidad. Cumple completamente con los requisitos de estabilidad de la máquina herramienta en movimiento de alta velocidad.

Se adoptan la unidad de piñón y cremallera de doble lado de alta precisión y el riel de guía lineal, y el potente sistema de accionamiento de servomotor de doble unidad se utiliza para garantizar de manera efectiva la velocidad y precisión del corte por láser. También puede elegir el tipo de mesa de trabajo de intercambio, la tasa de fallas es extremadamente baja, el tiempo de intercambio es corto, mejora en gran medida la eficiencia de producción.

Modelos opcionales

Serie de mesa única LC

La máquina de corte por láser de la serie LC ocupa un área pequeña, alto rendimiento y fácil de instalar. Es la serie más económica y popular. 3015LC para exportación se puede utilizar para el transporte normal de contenedores, lo que puede ahorrarle espacio y costos.

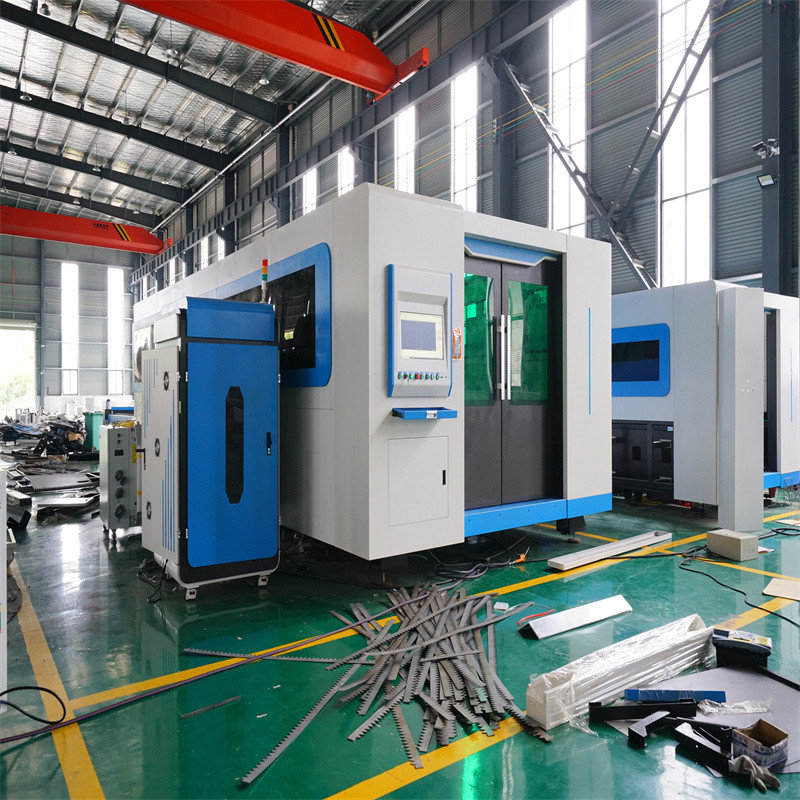

Serie de mesas de intercambio de PC

Máquina de corte por láser de alta potencia serie PC. La estructura cerrada y el intercambio automático de mesas dobles ahorran mucho tiempo de alimentación. El corte cerrado también reduce el posible daño al cuerpo humano causado por el láser y el humo generado por el funcionamiento de la máquina durante el corte.

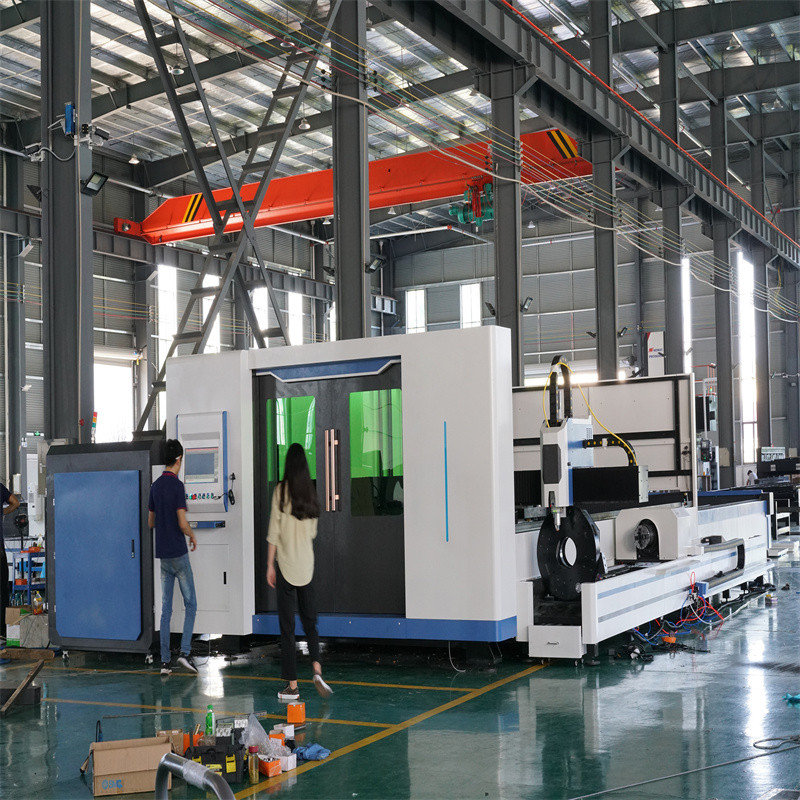

Serie de láminas y tuberías PT

La máquina de corte por láser integrado para láminas y tubos de la serie PT está equipada con un sistema avanzado de corte de placas por láser de fibra óptica y un sistema de corte de tubos. Las diferentes funciones de corte de placas y tubos se pueden cambiar libremente. Fuselaje integrado, huella pequeña que crea más valor para usted.

Generador láser avanzado

Configuración estándar de generador láser Raycus o MAX estable y eficiente. Diseño modular, sistema altamente integrado, libre de mantenimiento, alta confiabilidad. La potencia del láser es continuamente ajustable, con alta calidad de haz y alta estabilidad del láser. Es una fuente láser ideal para corte fino láser, soldadura de precisión y otras aplicaciones. Comparado con otros láseres similares en el mercado, nuestro láser tiene ventajas obvias. IPG y láser nLIGHT opcionales.

Cabezales de corte por láser exactamente iguales

Todas las máquinas de corte por láser RAYMAX están equipadas de manera estándar con cabezales de corte por láser de enfoque automático WXS o Raytools. Los cabezales de corte tienen una unidad de accionamiento de motor incorporada, que impulsa la lente de enfoque a través de un mecanismo lineal para cambiar de posición automáticamente. Los clientes pueden configurar el programa para lograr un enfoque continuo que completa el material de perforación y corte rápido con diferentes espesores. El diseño de la estructura refrigerada por agua permite que los cabezales láser funcionen de manera estable y crónica. Cabezales de corte láser PRECITEC y Lasermech opcionales.

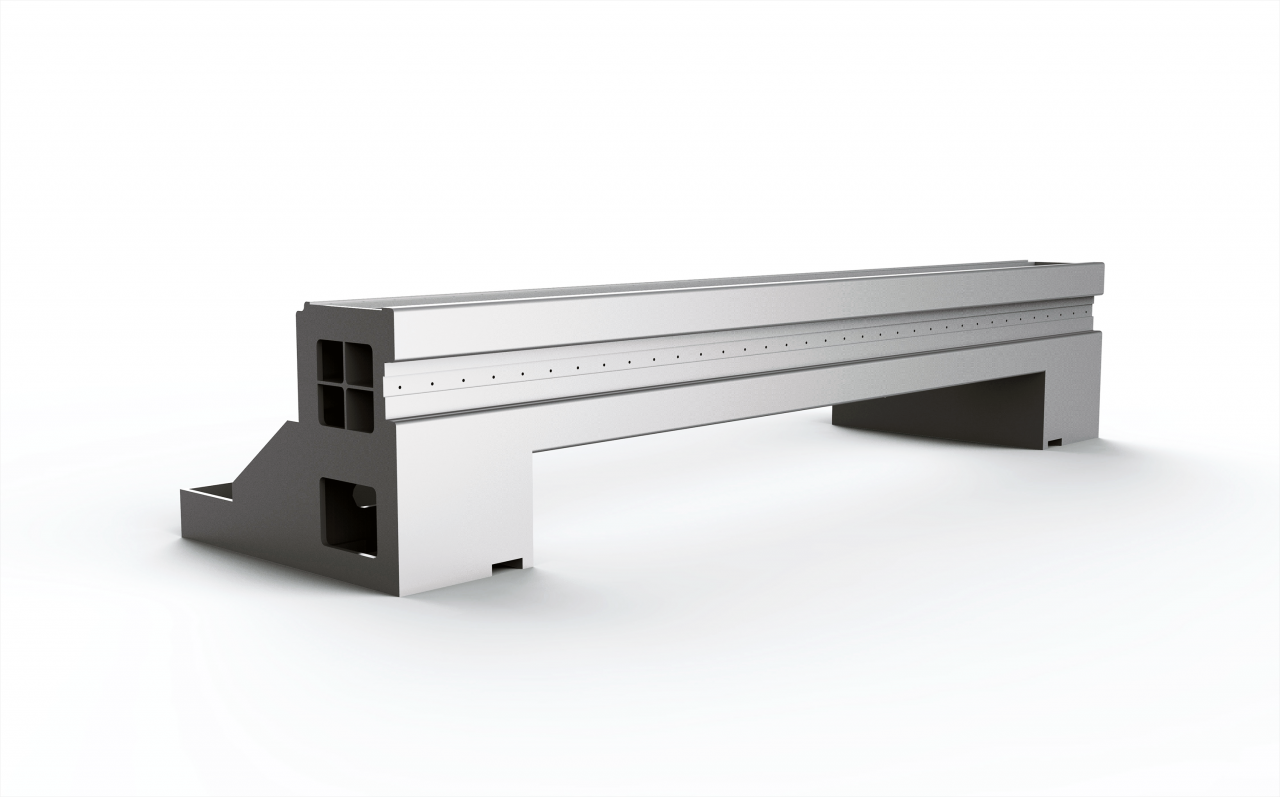

Travesaño ligero

El travesaño está hecho de aluminio de grado aeronáutico, que se procesa mediante un proceso de moldeo por extrusión y un proceso de envejecimiento por calor, lo que hace que toda la máquina sea rígida y tenga una superficie de excelente calidad y buena tenacidad. El peso ligero y la alta rigidez del travesaño aseguran el movimiento de alta velocidad durante el procesamiento con láser. Al mismo tiempo, tiene un rendimiento dinámico perfecto y cumple con la precisión. Con una larga vida útil, puede mantener la forma sin cambios en la mayor medida, para garantizar la precisión del corte y la calidad del producto.

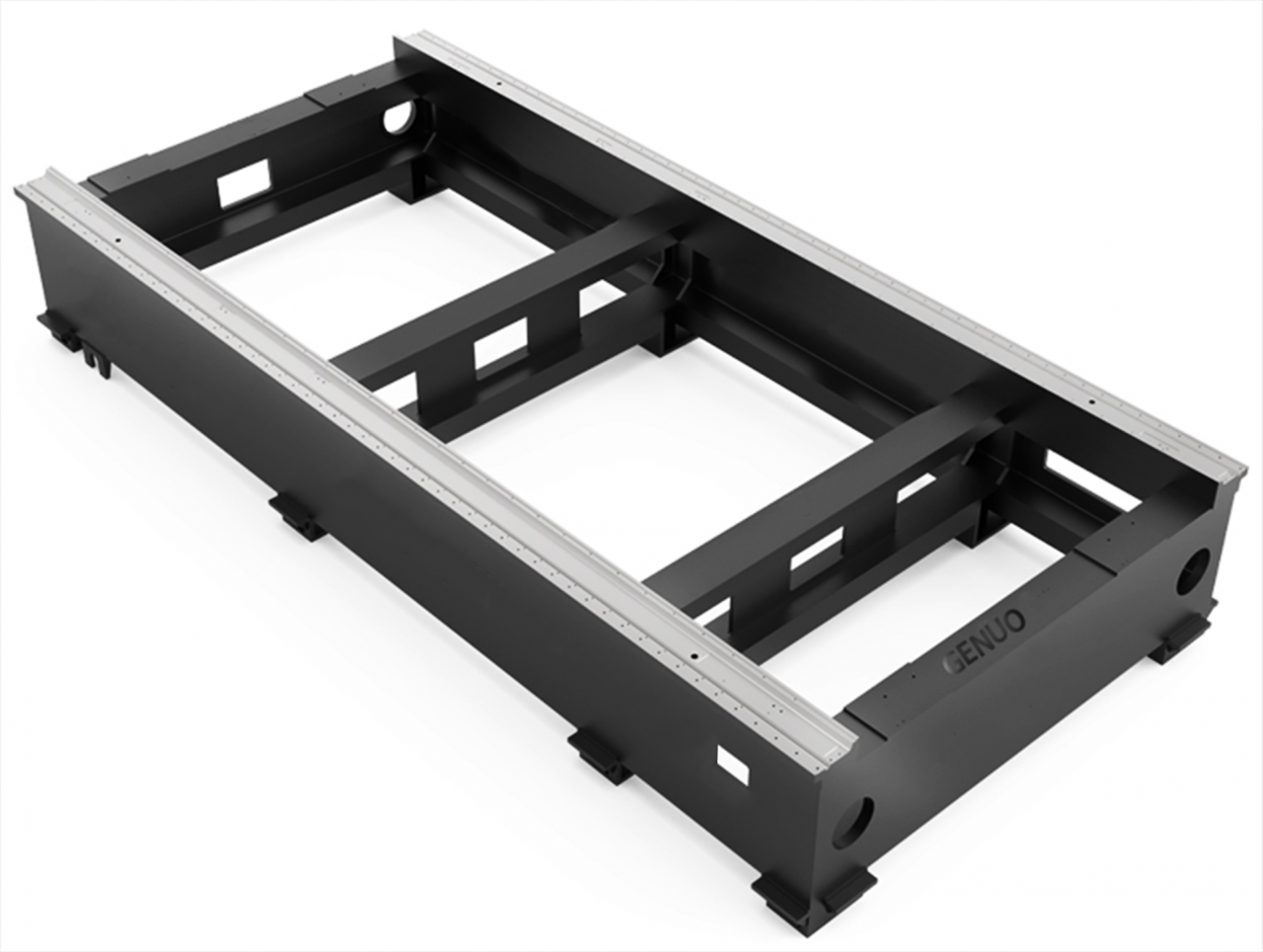

Cama estable y sólida

El cuerpo principal de la máquina de corte está soldado con acero estructural al carbono de alta calidad con una resistencia a la tracción de hasta 500MPa, después del recocido a alta temperatura y el envejecimiento natural para eliminar el estrés de la soldadura, prevenir la deformación y ser más duradero. Luego por el centro de mecanizado de pórtico de precisión a gran escala para el mecanizado de precisión. Cama estable y confiable, sin deformación, para garantizar la precisión de corte a largo plazo y la estabilidad de la máquina. Cama de máquina de fundición opcional.

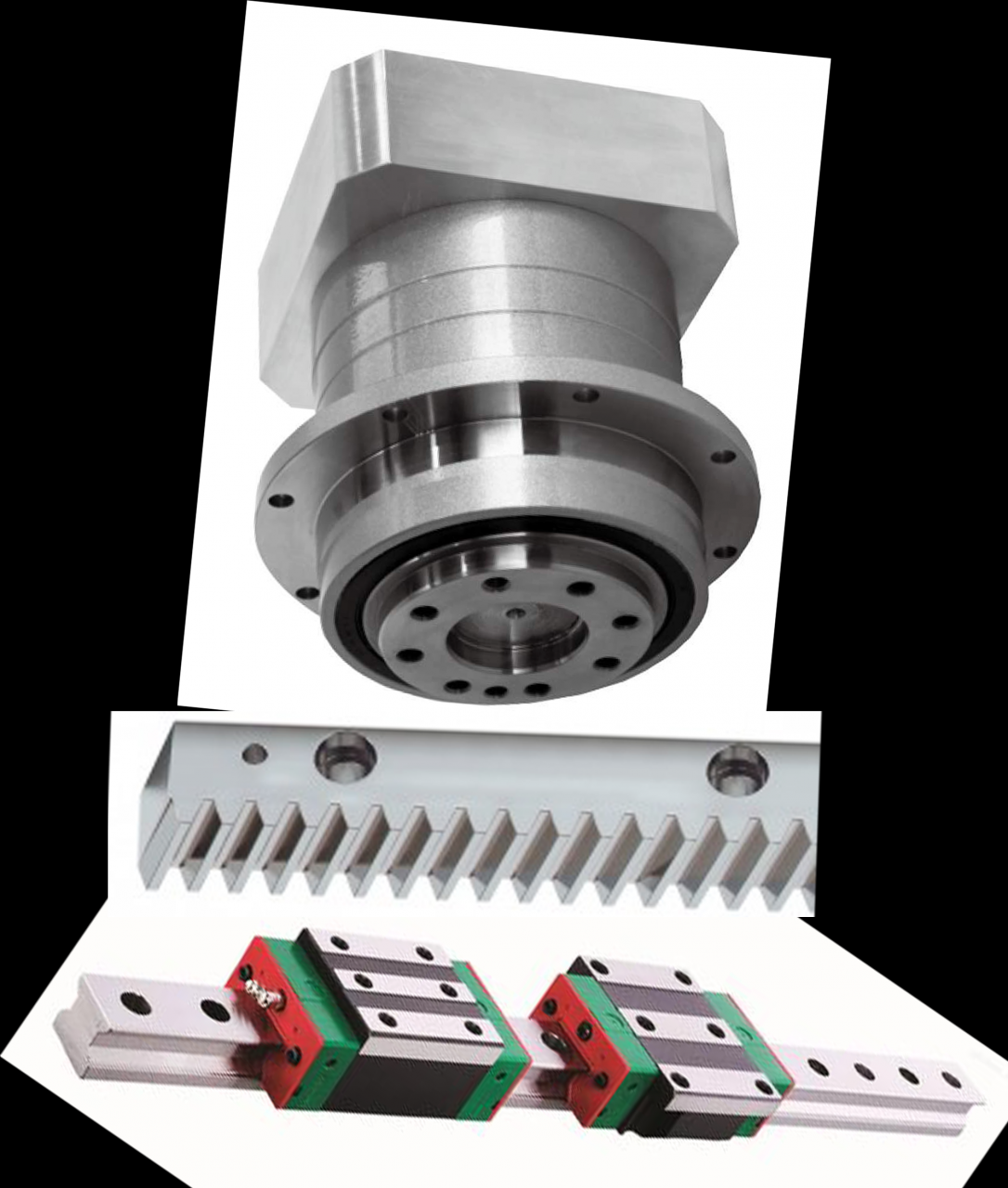

Piezas de transmisión de alta precisión

Reductor de brida especial SHIMPO japonés o Motovario francés, piñón y cremallera de precisión, guía lineal silenciosa. Conecte la cama del torno y la parte de corte con precisión. Deje que la máquina funcione de una manera muy suave y eficiente. Con el sistema de lubricación automática, el mantenimiento de las piezas mecánicas se reduce considerablemente. Reductor Atlanta opcional, piñón y cremallera.

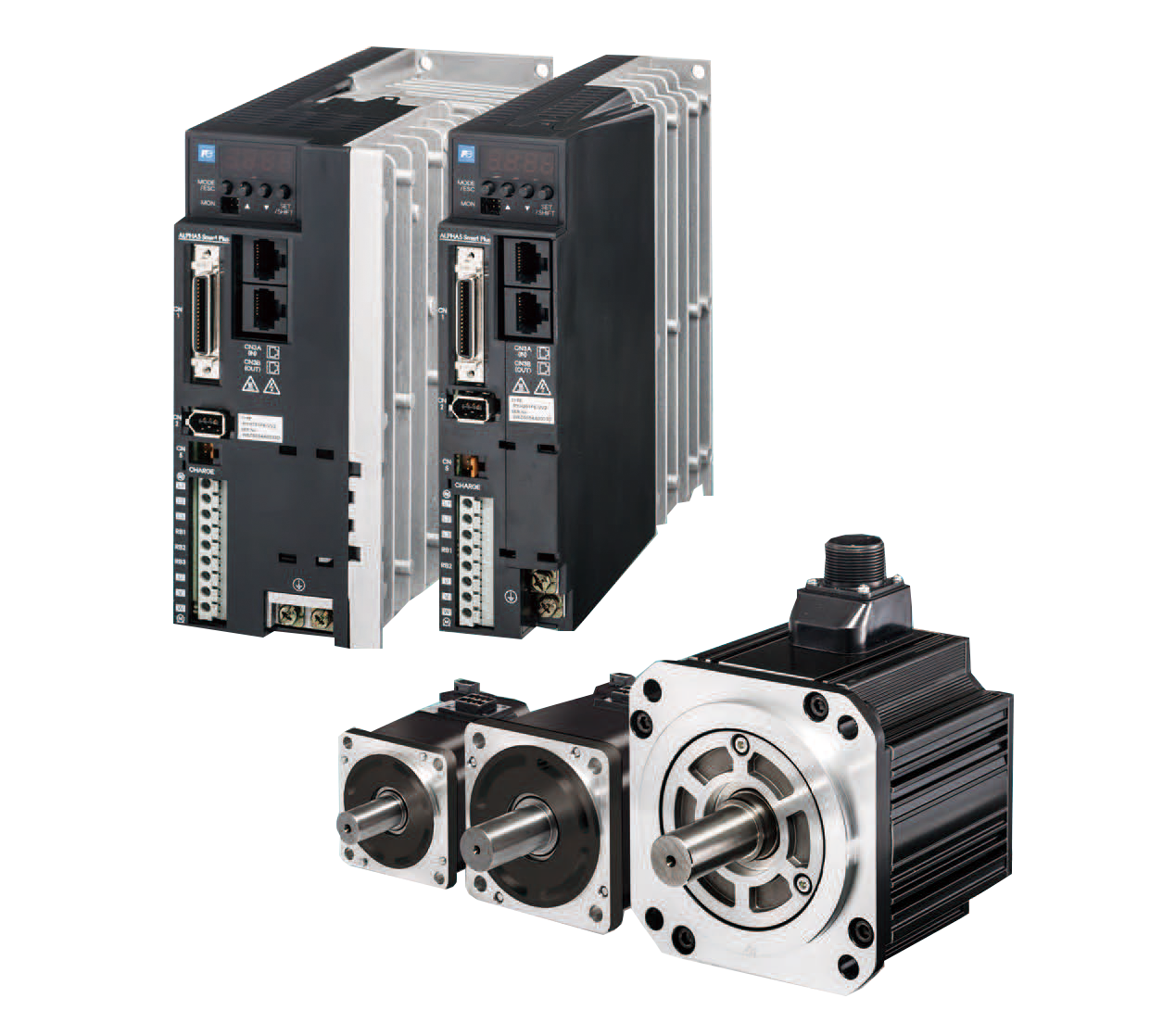

Componentes eléctricos de calidad superior

La máquina adopta un servomotor japonés Fuji o Panasonic y conduce hasta 6000r / min. El par y la potencia potentes mejoran en gran medida la eficiencia de corte. Al mismo tiempo, tiene una precisión de posicionamiento extremadamente precisa y una larga vida útil. Los principales accesorios eléctricos son Schneider y Siemens, conexión de línea razonable y optimización. Asegurar una tasa de falla muy baja. Servomotor y accionamiento Yaskawa opcionales.

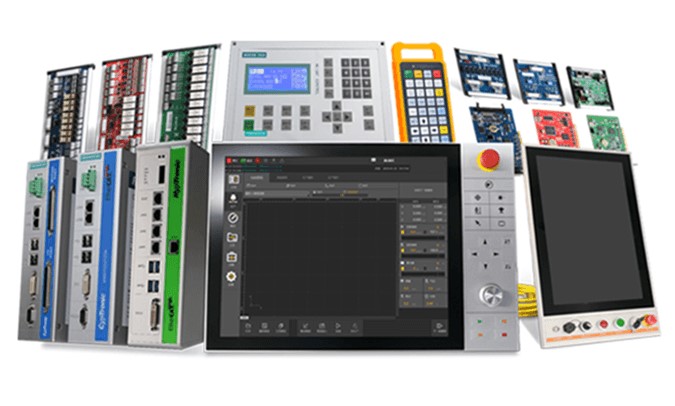

Sistema de corte por láser potente e inteligente

Toda la serie de máquinas de corte por láser está equipada con el software de control de corte por láser CypCut o el software de control de corte por láser de ultra alta potencia HypCut. Con un sistema de posicionamiento visual de alta precisión y un sistema CNC integrado sucesivamente. Es fácil de usar y tiene funciones poderosas, que pueden cumplir y aplicarse a varias ocasiones de procesamiento. Alemania PA8000 opcional, sistema de corte CNC Siemens 840D

Tabla de tallas de diseño

Escribe	3015LC	4015LC	4020LC	6020LC
Rango de mecanizado L*W(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Potencia láser (KW)	0.5-20
Precisión de posicionamiento del eje X/Y (mm/m)	±0,05
Precisión repetida del eje X/Y (mm/m)	±0,02
Velocidad máxima de movimiento del eje X/Y (m/min)	120
Eje X/Y Máx. aceleración (G)	1.2
Espesor de corte (mm)	Según la potencia de la fuente láser y el material de chapa.
Dimensión (L*W*h)(mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Peso de la máquina (kg)	4800	5500	6000	7500

Preguntas más frecuentes

Q1. ¿Qué hay de la calidad de su máquina?

A1: Nuestras máquinas se distribuyen en todo el mundo a alrededor de 50 condados donde hay industria de placas de metal, hay máquinas brillantes y donde están nuestras máquinas, hay buena reputación y satisfacción del usuario terminal.

P2: ¿Es usted el fabricante o el comercio de comparación?

A2: somos el 100% fabricante con más de 20 años de experiencia en la fabricación.

Q3. ¿Qué hay de su servicio postventa?

A3: 1. Soluciones técnicas: podemos proporcionar soluciones técnicas dentro de un día.
2. Video en línea: muestra el video de trabajo de la máquina en la fábrica. (actualización cada semana)
3. Servicio de instalación: está disponible con todas nuestras máquinas, se puede proporcionar video en vivo. También podemos enviar un técnico a la fábrica del cliente para la instalación de máquinas. (Los clientes solo deben pagar el pasaje aéreo y los gastos de hotel).
4. Servicio de formación: Nuestro técnico le enseñará a utilizar nuestras máquinas. Además, puede enviar a su técnico a nuestra empresa para aprender a operar las máquinas.
5. Garantía de calidad: 2 años de garantía, brindamos servicio de por vida. Organizamos la prueba final antes del envío. Después de asegurarnos de que la máquina tenga el mejor rendimiento, luego realizamos los envíos.
6. Tasa de respuesta del 100%: responderemos sus preguntas dentro de las 12 horas.

Detalles

• Aplicación: CORTE LÁSER
• Material aplicable: Metal
• Estado: Nuevo
• Tipo de láser: Láser de fibra
• Área de corte: 4000 mm * 1500 mm
• Velocidad de corte: 120 m/min
• Formato gráfico admitido: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Espesor de corte: 0-30
• CNC o no: Sí
• Modo de enfriamiento: REFRIGERACIÓN POR AGUA
• Software de control: Cypcut
• Marca de fuente láser: RAYCUS
• Marca de cabezal láser: Precitec
• Servomotor Marca: Panasonic
• Marca de carril guía: PMI
• Marca del sistema de control: Cypcut
• Peso (KG): 5500 KG
• Puntos clave de venta: alta precisión
• Marca de lente óptica: II-VI
• Garantía: 2 años
• Industrias aplicables: hoteles, tiendas de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, obras de construcción, empresa de publicidad
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: No disponible
• Componentes básicos: recipiente a presión, motor, otros, cojinetes, engranajes, bomba, caja de cambios, motor, PLC
• Nombre del producto: Máquina cortadora de metales con láser de fibra
• Potencia láser: 6000W
• Función: corte de placa de chapa
• Área de trabajo: 1500mmX4000mm
• Cabezal láser: Cabezal de corte Raytools
• Fuente de alimentación: 220V/380V
• Sistema de conducción: Servomotores YASKAWA
• Color: Requerido
• Característica: Alta precisión
• Sistema de refrigeración: Sistema de refrigeración por agua
• Certificación: ce
• Servicio posventa proporcionado: soporte en línea, instalación, puesta en marcha y capacitación en campo, servicio de mantenimiento y reparación en campo, soporte técnico de video
• Servicio posgarantía: soporte técnico por video, soporte en línea, repuestos, servicio de reparación y mantenimiento en campo
• Ubicación del servicio local: Canadá, Estados Unidos, Italia, Rusia
• Ubicación de la sala de exposición: Canadá, Estados Unidos, Italia, Rusia
