Máquina de corte por láser de fibra de metal de aluminio industrial de China 1kw 2kw

Configuración:

1. Adopte una estructura de acero industrial de alta resistencia, soldadura de unión de placa de acero con acero de tubería cuadrada, bajo tratamiento térmico, no se deformará después de un uso prolongado.

2. Configure con el riel lineal THK de Japón para todos los ejes, para garantizar una alta precisión y durabilidad para un procesamiento prolongado.

3. Los ejes X, Y se configuran con una cremallera de engranaje de tipo rectificado de alta precisión, se puede garantizar una alta velocidad y precisión con un reductor Shimpo de Japón, el eje Z se transmite mediante un husillo de bolas rodantes de alta precisión.

4. Adopte el sistema servo de CA Schneider de Francia para todos los ejes, mayor potencia, control de ciclo cerrado, posicionamiento de alta precisión, fuerza de torsión más fuerte, el tiempo correspondiente dinámico es más corto y la capacidad de resistencia a la sobrecarga es fuerte.

5. Adopte un sistema de corte de fibra óptica industrial, fácil de instalar, mantenimiento y módulo de cámara basado en el desarrollo del kernel de autocad, proceso integrado, garantice un efecto de corte de alta calidad.

6. Adopte WSX profesional, cabezal de corte láser Raytools, lente óptica importada, punto de enfoque más pequeño, líneas de corte más precisas, mayor eficiencia y mejor calidad de procesamiento.

7. Control de ruta de aire dual, equipado con unidad de gas inteligente Japan SMC, regulación automática de presión, intercambio de aire, detección de presión, más fácil de usar.

8. Transmisión de láser de fibra, procesamiento flexible, corte de alta precisión en cada punto.

9. Compatible con múltiples software, puede diseñar gráficos y letras de hormigas como desee, operando de manera simple, flexible y fácil.

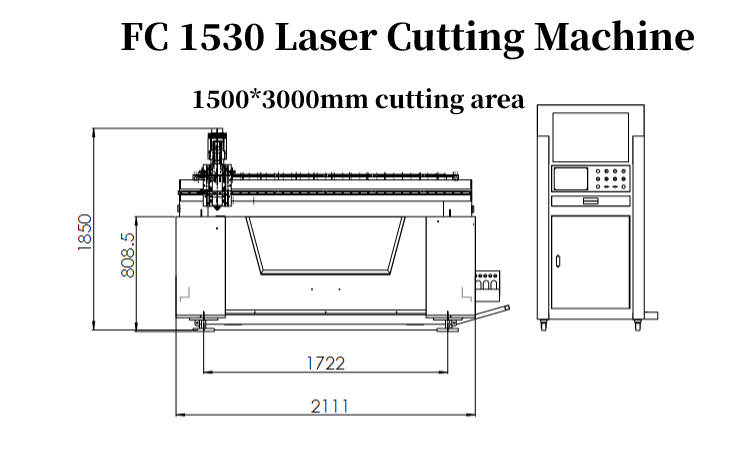

Modelo	FC1325	FC1530	FC1540	FC1560
tamaño de trabajo (X&Y) (mm)	1300*2500mm	1500*3000mm	1500*4000mm	1500*6000mm
Medio láser	láser de fibra
Potencia láser	800w, 1000w, 1500w, 2000w (Opcional)
espesor de corte	Según el material y la potencia.
0,1 ancho de ruta mínimo	0.1
precisión de repetición	±0,05
Posicionamiento con el objetivo	Puntos rojos
Longitud de onda	1080 mm
Fuente de alimentación	220-380V, 50HZ

Características

1. Adopta una estructura resistente, procesamiento y formación del centro de maquinaria CNC, alta resistencia y buena estabilidad;

2. Soporte de hierro fundido más fuerte para mantener la máquina funcionando más estable;

3. Configure con riel lineal THK de alta precisión, transmisión de cremallera de engranaje helicoidal de alta precisión, más estabilidad, mayor precisión;

4. Reiniciar desde apagado, alimentación automática, restauración, continuar el procesamiento en el punto de interrupción. Admite configuración de 9 coordenadas, diseño fácil de usar;

5. Configurado con el sistema de control SUDA 3 en 1, cálculo rápido, fuerte capacidad antiinterferente;

6. Equipado con cámara industrial, la sonda es clara. Alta precisión de posicionamiento;

7. Configuración estándar con motor de husillo de refrigeración por agua de alta velocidad de 380V 5.5KW, alta potencia y alta eficiencia;

8. Gabinete de control independiente, potencia más fuerte y potencia débil separada, mantenimiento fácil;

9. Sea compatible con muchos software CAD/CAM como Type3/Artcam/Castmate/Probe/UG/Artgrave, etc.

10. Estándar con sistema de vacío de matriz industrial;

11. Configurar con sistema de lubricación de aceite manual. El mantenimiento del equipo es más conveniente y rápido.

Partes principales

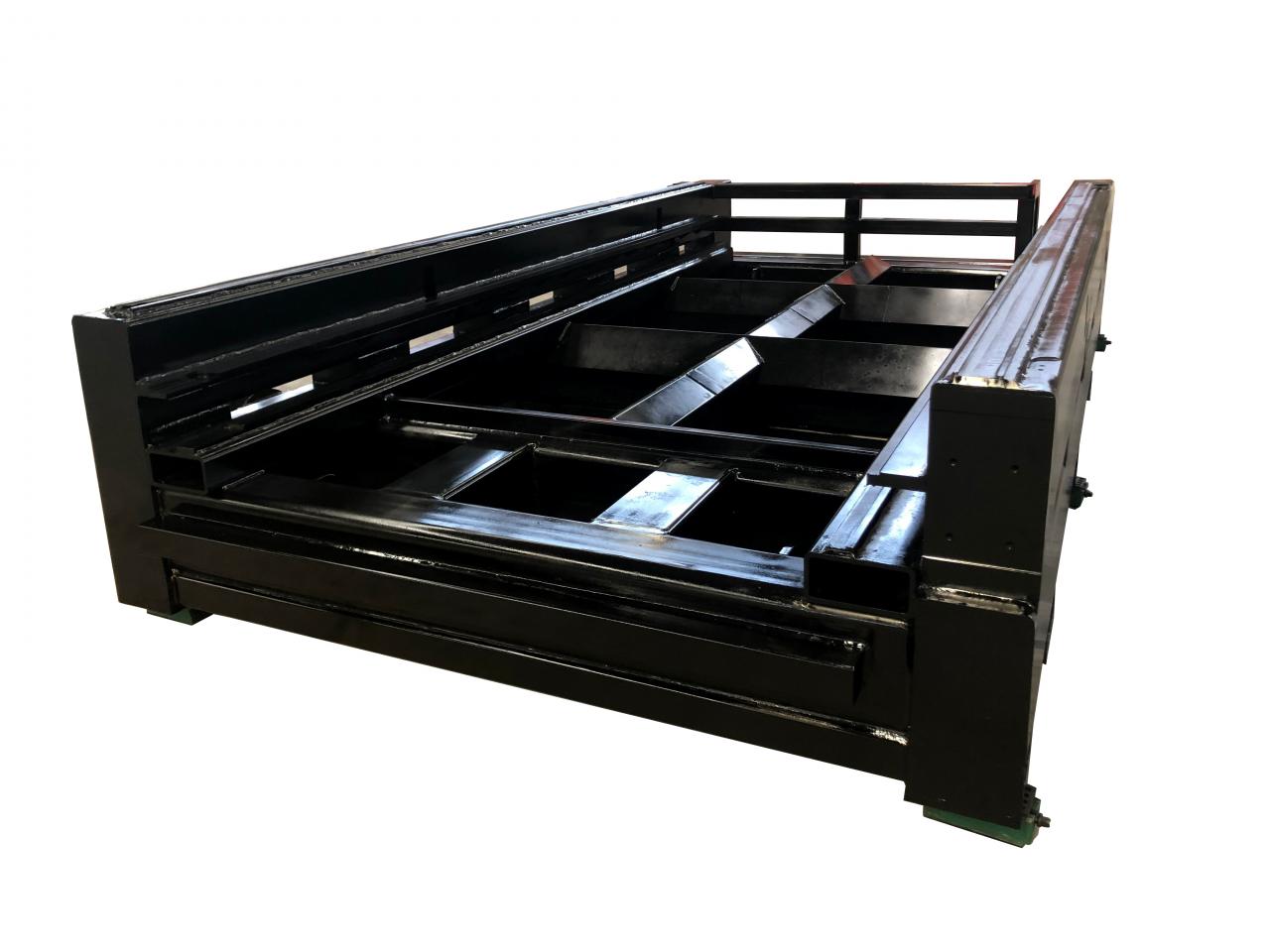

Estructura de la máquina

La estructura de la máquina adopta una estructura de acero pesado industrial, bajo tratamiento térmico, sufre un templado y recocido a baja temperatura, no se deformará después de un uso prolongado. la base de la máquina es muy estable cuando se procesa.

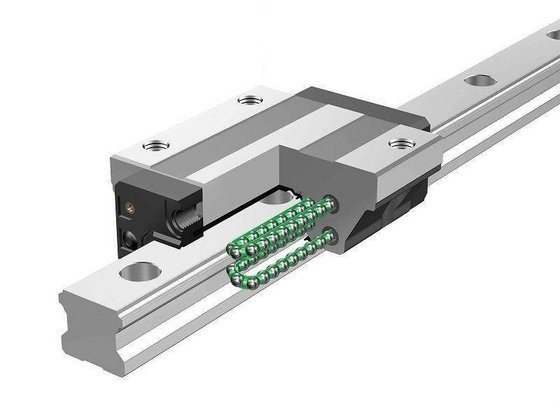

Bloque y riel lineal THK de Japón

La máquina adopta el mejor riel lineal y de bloque de Japón. Tenemos los comentarios de nuestro cliente de que su bloque incluso puede usarse durante 10 años y no puede romperse. La vida útil de uso y la calidad del producto definitivamente se pueden garantizar.

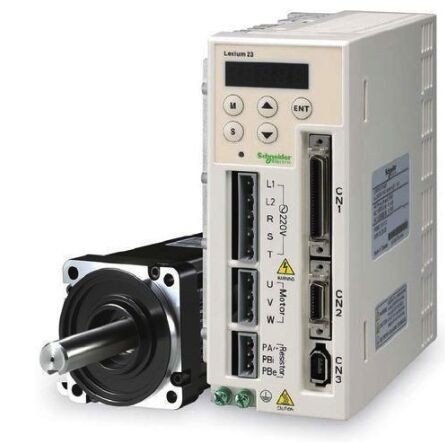

Francia Schneider Servo Sistema

La máquina de láser de fibra adopta el servosistema importado de Francia, incluido el servomotor y el servocontrolador. La potencia del servomotor del eje Y es de 2KW, la potencia del servomotor del eje X es de 2KW, la potencia del servomotor del eje Z es de 0,4KW.

Sistema de Control CYPCUT

El mejor sistema de control en la industria de máquinas láser de fibra,
Se aplica adecuadamente a la máquina láser de fibra de alta potencia y puede soportar el dispositivo giratorio, la mesa de intercambio y el cabezal de corte de enfoque automático.

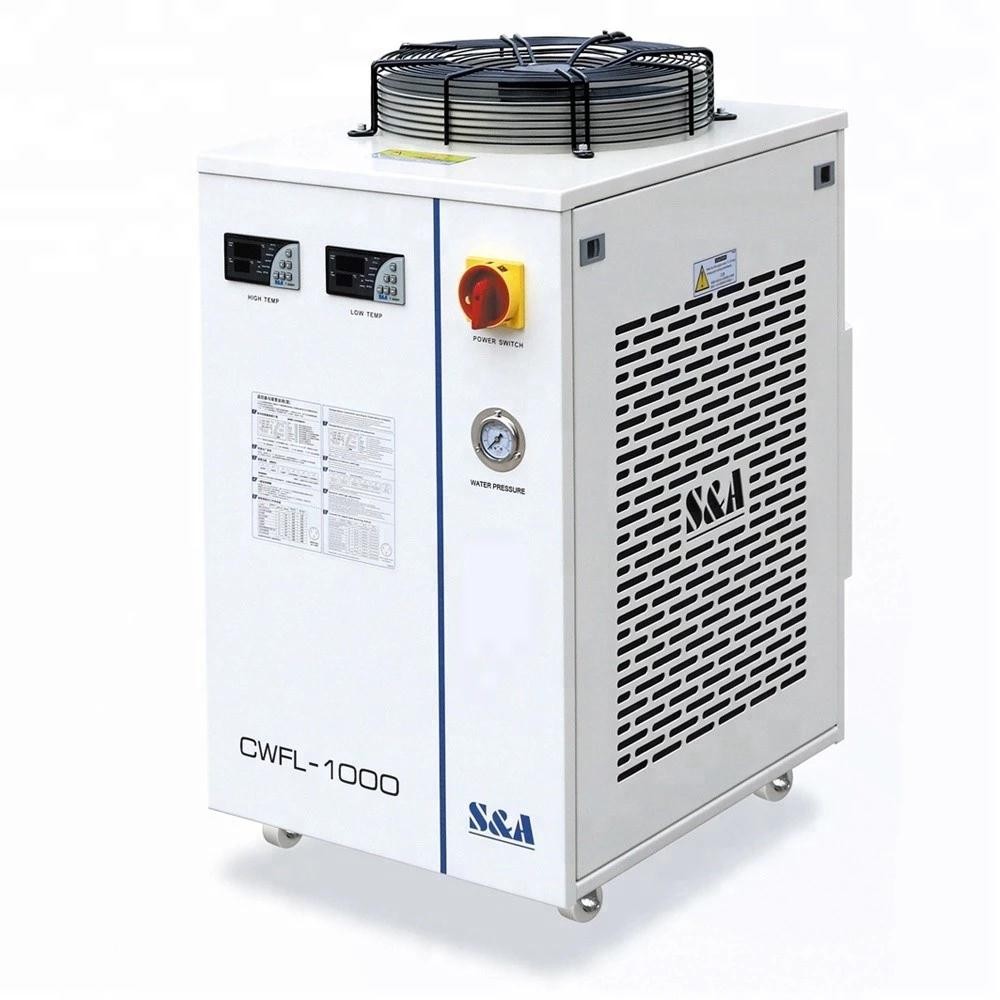

Enfriador S & A

Concéntrese en la investigación y el desarrollo de máquinas de frío industrial, la investigación independiente y el desarrollo de piezas centrales implementen estrictamente el sistema de gestión de producción ISO. Con excelente calidad y fuerza de investigación líder, S & A se ha convertido en una empresa líder en la industria de refrigeración industrial nacional.

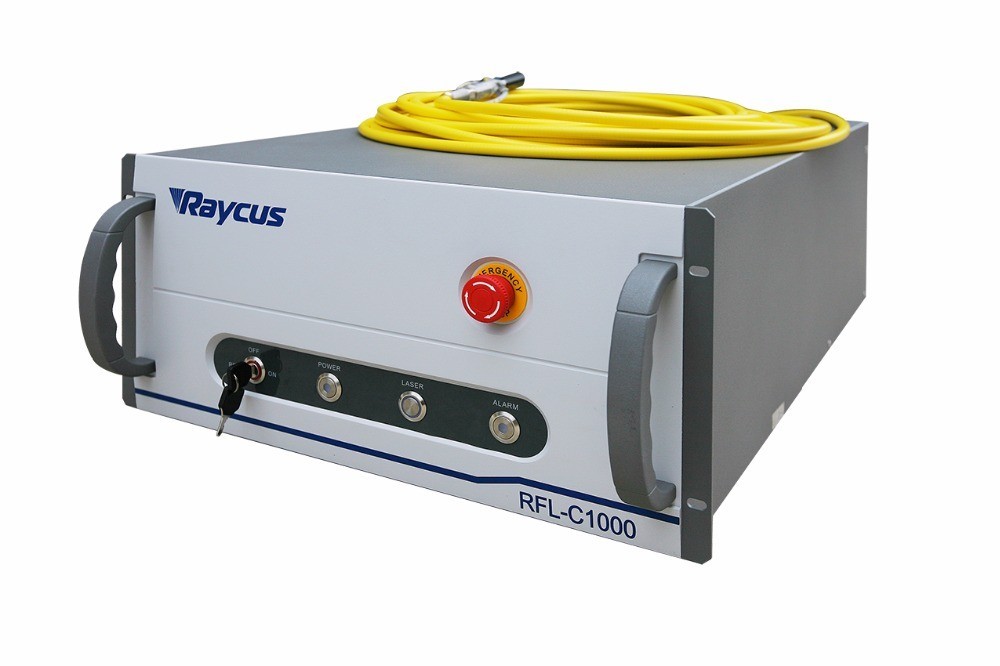

Fuente láser Raycus

El láser de fibra tiene una estructura compacta, un rendimiento estable y se usa ampliamente. El láser de fibra tiene una alta eficiencia de conversión fotoeléctrica, buena calidad de haz y bajo costo de mantenimiento (la fuente de láser IPG de EE. UU. es opcional)

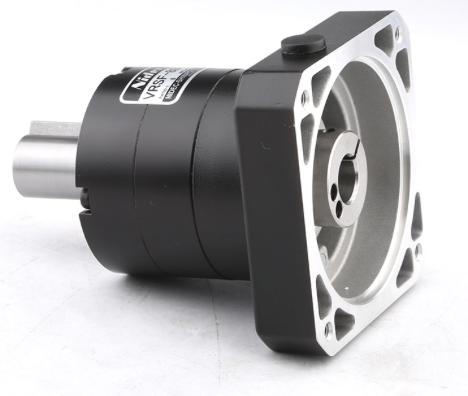

Japón Shimpo Servo Reductor

Nuestra máquina láser de fibra adopta el servoreductor Shimpo de Japón con bajo nivel de ruido cuando la máquina está procesando los materiales metálicos. Después de muchas mejoras, tiene un tamaño pequeño en la instalación pero una función de alta precisión.

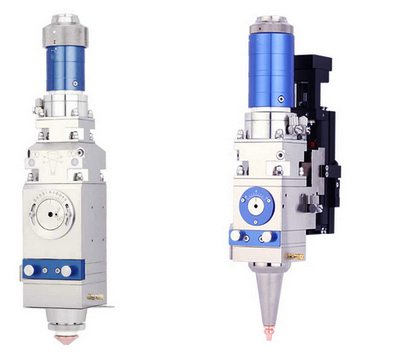

Cabezal de corte por láser de fibra WSX

Nuestra máquina láser de fibra de 1000 vatios instala el cabezal de corte de enfoque manual WSX NO:1.

La máquina también puede opcionalmente el cabezal de corte de enfoque automático NC30, Perforación rápida (especialmente los materiales gruesos), La placa no es fácil de calentar, No afecta el seguimiento del cabezal de corte.

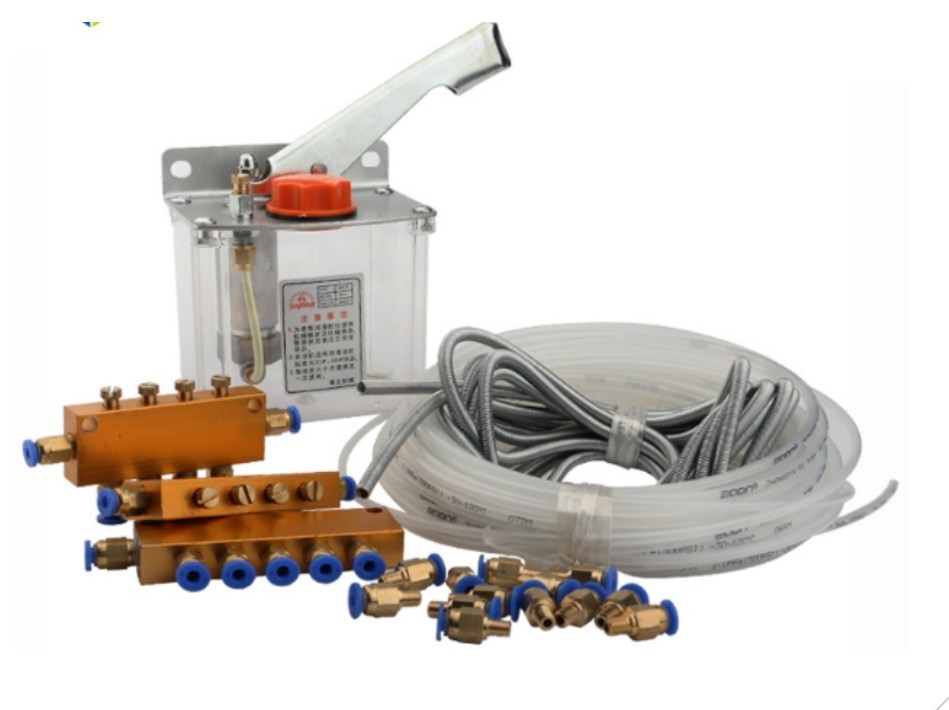

Sistema de lubricación de aceite

Este accesorio de la máquina se aplica para lubricar el riel y el bloque de la máquina para que funcione sin problemas y rápido, mejorando la eficiencia de trabajo.

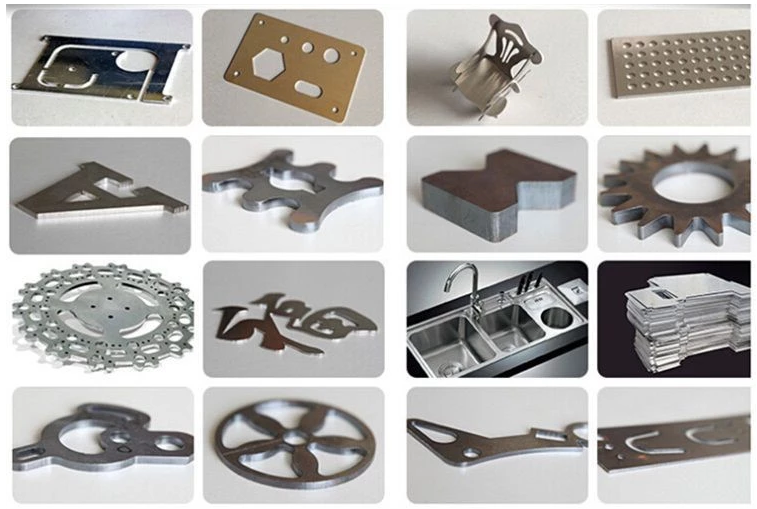

 Aplicación y muestra

Detalles

• Aplicación: CORTE POR LÁSER, corte por láser
• Material aplicable: Metal, aluminio Cooper acero inoxidable al carbono
• Estado: Nuevo
• Tipo de láser: Láser de fibra
• Área de corte: 1300*2500mm
• Velocidad de corte: 20 m/min
• Formato gráfico admitido: AI, PLT, DXF, Dwg
• Espesor de corte: dependiendo de los materiales
• CNC o no: Sí
• Modo de enfriamiento: REFRIGERACIÓN POR AGUA
• Software de control: sistema servo AC de Schneider
• Lugar de origen: Anhui, China
• Marca de fuente láser: RAYCUS
• Marca de cabezal láser: WSX
• Servomotor Marca: Schneider
• Marca de carril guía: THK
• Marca del sistema de control: Cypcut
• Peso (KG): 2900 KG
• Puntos clave de venta: alto nivel de seguridad
• Marca de lente óptica: Longitud de onda
• 1 año de garantía
• Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, uso doméstico, comercio minorista, imprentas, obras de construcción, energía y minería, empresa de publicidad
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 1 año
• Componentes principales: motor, engranaje, motor, PLC, potencia láser
• Modo de operación: onda continua
• Configuración: 3 ejes
• Productos que maneja: Chapa y Tubo
• Característica: Refrigerado por agua
• Nombre del producto: FC1325 FC1530
• Potencia láser: 1000W
• Fuente láser: Raycus (IPG opcional)
• Servomotor: Francia Schneider
• Cabezal láser: WSX/Raytools
• Precisión de posicionamiento: 0,05 mm
• Riel lineal: Japón THK
• Reductor: Japón Shimpo reductor
• Área de trabajo: 3000*1500mm
