Máquina de corte por láser de fibra de metal CNC

Descripción del producto

La máquina de corte por láser de fibra es un láser estilo pórtico de alto rendimiento y resistente a los golpes construido para uso industrial. El diseño contiene un sistema de recolección de polvo, lubricación y enfriamiento en toda la máquina que garantiza durabilidad y longevidad. El ajuste de altura automático mantiene constante la distancia focal, lo que garantiza resultados de calidad.

La máquina de corte por láser de fibra es un láser estilo pórtico de alto rendimiento y resistente a los golpes construido para uso industrial. El diseño contiene un sistema de recolección de polvo, lubricación y enfriamiento en toda la máquina que garantiza durabilidad y longevidad. El ajuste de altura automático mantiene constante la distancia focal, lo que garantiza resultados de calidad.

Características

# Generador láser Raycus

# Sistema Cypcut de Shanghái

# Servomotor Yaskawa

# Sistema de enfoque automático

# Cabezal láser Swiztland Raytools

# control remoto wifi

# Dispositivos Schneider Electric

# Posicionamiento de luz roja

# Cama soldada de tubo cuadrado

# Riel HIWIN

# bastidor alemán

# Cable de remolque muy suave y resistente al desgaste

# Enfriador de agua DLY 1.5-2P, temperatura dual y control dual

# Cable de alta flexibilidad, alta velocidad y resistente al desgaste

# Sistema de recogida de residuos

# Sistema automático de eliminación de polvo

Máquina de corte por láser de fibra de metal CNC

Estructura del marco

Robusto cuerpo de máquina de chapa soldada y templado, para el corte de chapas.

Portal:

Fundición a presión de aleación de aluminio, viga integrada de riego. Tiene las ventajas de una estructura ligera y estable, ahorro de energía, peso ligero, pequeña inercia y buen rendimiento dinámico.

cabeza láser

El cabezal de corte por láser de fibra Raytools con función antichoque, buen sellado, resistente a altas presiones, sistema de seguimiento automático y sistema antichoque y parada puede proteger una buena calidad de corte y prolongar la vida útil de la lente.

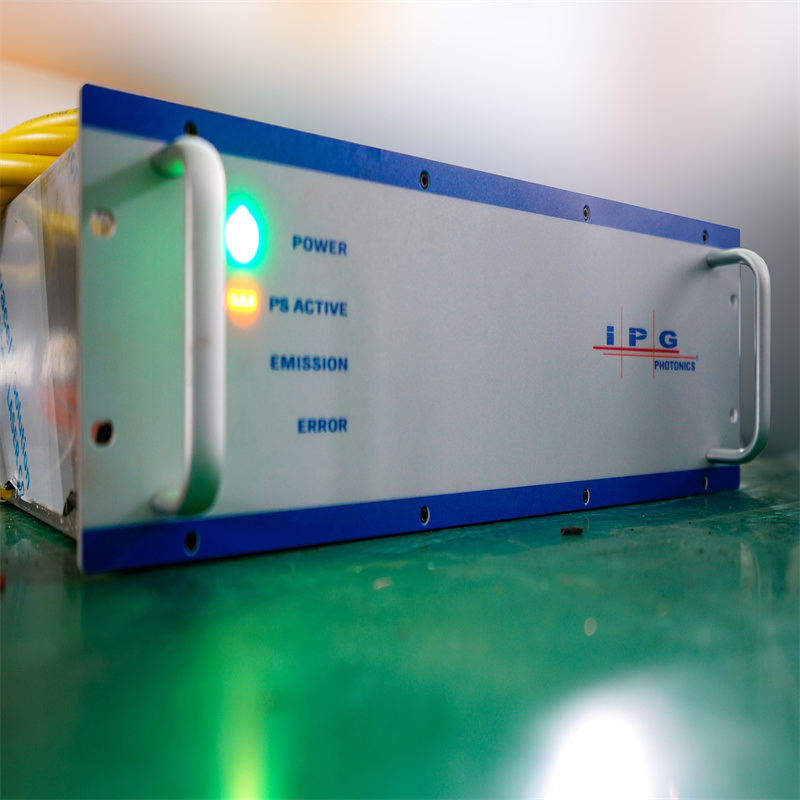

Generador láser

Fuente de láser de fibra, láser IPG, Raycus o MAX usado, con mejor rendimiento, ruido ultrabajo, alta estabilidad y vida útil ultralarga de 100000 horas.

Controlador

Panel de control, puedes diseñar los patrones que quieras aquí. O puede importar patrones a través de una unidad flash USB. Equipado con el sistema de control Cypcut o NC-Studio (Weihong), las mejores marcas chinas. Módulo de función especial integrado para control de corte por láser, potente, buena interfaz hombre-máquina y fácil operación. Control de manija, fácil de operar. Puede controlar la máquina dentro de los 40 m.

Motor y conductor

Marca japonesa Yaskawa. Marcas Panasonic, etc. a opción.

Máquina de corte por láser de fibra de metal CNC

Parámetro
Área de corte de la máquina láser3000x1500mm (Se pueden personalizar otros tamaños, como 6000x1500mm)
Generador láserRaycus 1000W
Longitud de onda láser1064nm
Sistema de transmisiónRieles de engranajes
Precisión de ubicación del eje X, Y±0,01 mm
Precisión de ubicación de repetición de eje X, Y±0,01 mm
Velocidad de movimiento X, Y MAX30m/min
Espesor de corteDiferentes materiales son diferentes

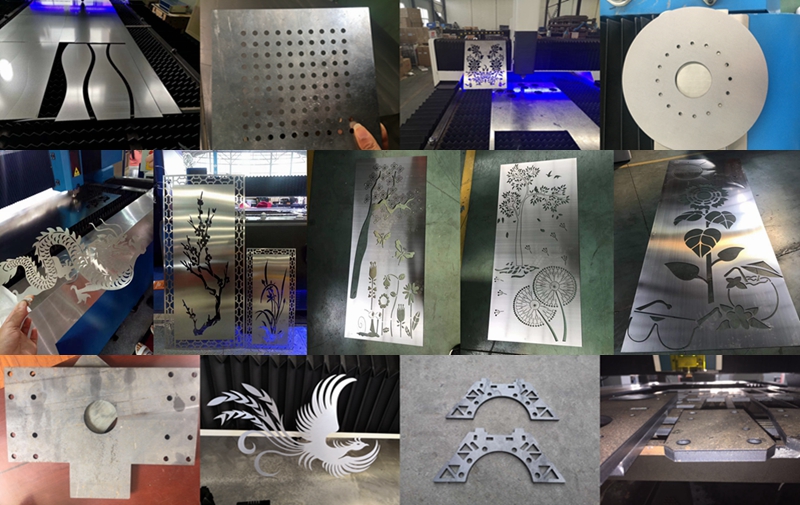

Solicitud

Disponible para cortar láminas de metal como acero inoxidable, acero al carbono, cobre, latón, aleación de acero, aluminio, oro, plata, titanio, etc. Máquinas de corte por láser de fibra CNC metal

Ampliamente utilizado en el procesamiento de láminas de metal, construcción naval, automóviles, transporte ferroviario, maquinaria agrícola, tableros publicitarios, utensilios de cocina, maquinaria, ascensores, etc.
Máquina de corte por láser de fibra de metal CNC

Detalles

  • Aplicación: CORTE LÁSER
  • Material aplicable: Metal
  • Estado: Nuevo
  • Tipo de láser: Láser de fibra
  • Área de corte: 1500*3000mm
  • Velocidad de corte: 1-30 m/min
  • Formato gráfico admitido: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
  • Grosor de corte: 1500*3000mm
  • CNC o no: Sí
  • Modo de enfriamiento: REFRIGERACIÓN POR AGUA
  • Software de control: Cypcut
  • Marca de fuente láser: RAYCUS
  • Marca de cabeza láser: Raytools
  • Servomotor Marca: Yaskawa
  • Marca de carril guía: HIWIN
  • Marca del sistema de control: Cypcut
  • Peso (KG): 3340 KG
  • Puntos clave de venta: Automático
  • Marca de lente óptica: II-VI
  • Garantía: 3 años
  • Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, fábricas de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, tiendas de alimentos, imprentas, obras de construcción, energía y minería, tiendas de alimentos y bebidas , Compañía de publicidad
  • Informe de prueba de maquinaria: proporcionado
  • Video saliente-inspección: Provisto
  • Garantía de los componentes principales: 3 años
  • Componentes básicos: recipiente a presión, motor, cojinete, engranaje, bomba, caja de cambios, motor, PLC
  • Modo de operación: onda continua
  • Configuración: 3 ejes
  • Productos que maneja: Chapa
  • Característica: Refrigerado por agua
  • Cabezal láser: Raytools
  • Fuente láser: Fuente láser Raycus
  • Sistema de conducción: Japón Servo System
  • Software compatible: AutoCAD
  • Voltaje: 380V 50 HZ
  • Equipos auxiliares: Auto Sistema de Agotamiento Particionado
  • Sistema de refrigeración: enfriador de agua
  • Sistema siguiente: Incluido
  • Longitud de onda del láser: 1060nm-1080nm
  • Tubo láser: láser de fibra Raycus
