Plegadora hidráulica de 3 metros de 160 toneladas de alta calidad CNC Wc67y-Bending Machine

Descripción del producto

Plegadora cnc plegadora hidráulica con tope trasero de precisión, servomotor, protección de seguridad, abrazadera rápida, husillo de bolas y guía lineal. Todos de Alemania, EE. UU., Holanda, Italia Piezas de marca. El grosor y la longitud del doblez se pueden fabricar de forma personalizada.

Tope trasero de alta precisión

Gráficos recortables

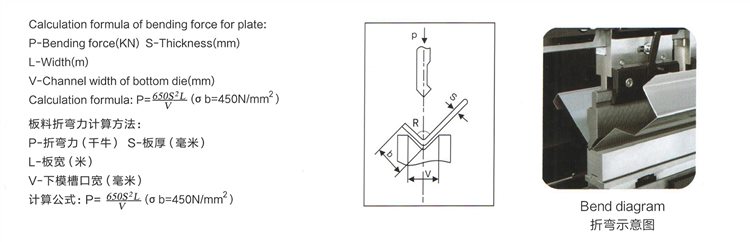

Método de cálculo de la fuerza de flexión de la hoja.

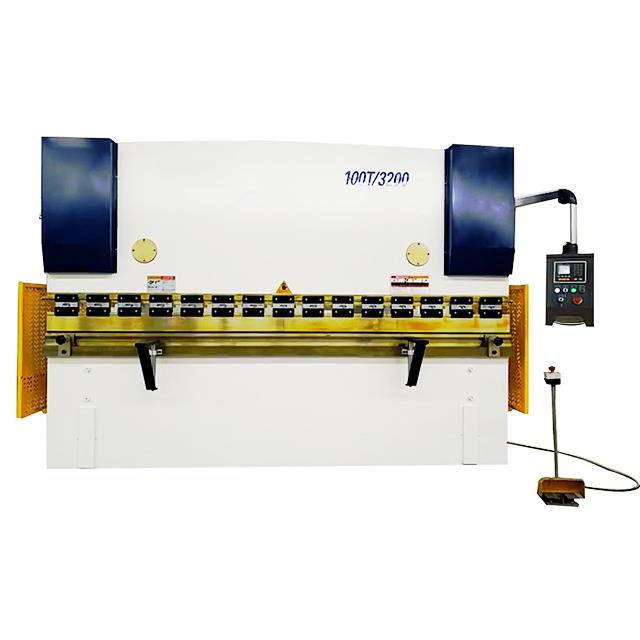

Prensa plegadora WC67Y/K

• Control de servomotores
• Almacena hasta 100 programas
• Hasta 25 pliegues por programa
• Biblioteca de herramientas y programa de herramientas
• Programa de ángulo de plegado automático
• Mayor velocidad de ram y backgahge
• Mayor precisión de plegado y posicionamiento

WC67Y/K Características

• Toda la estructura de la máquina soldada logra una alta rigidez; la máquina está diseñada por el software ANSYS que puede garantizar la confiabilidad y precisión de la prensa plegadora.
• Los motores para el tope trasero están controlados por un inversor, que puede lograr una alta precisión de posicionamiento del tope trasero y del ariete al cambiar la frecuencia y el voltaje del motor.

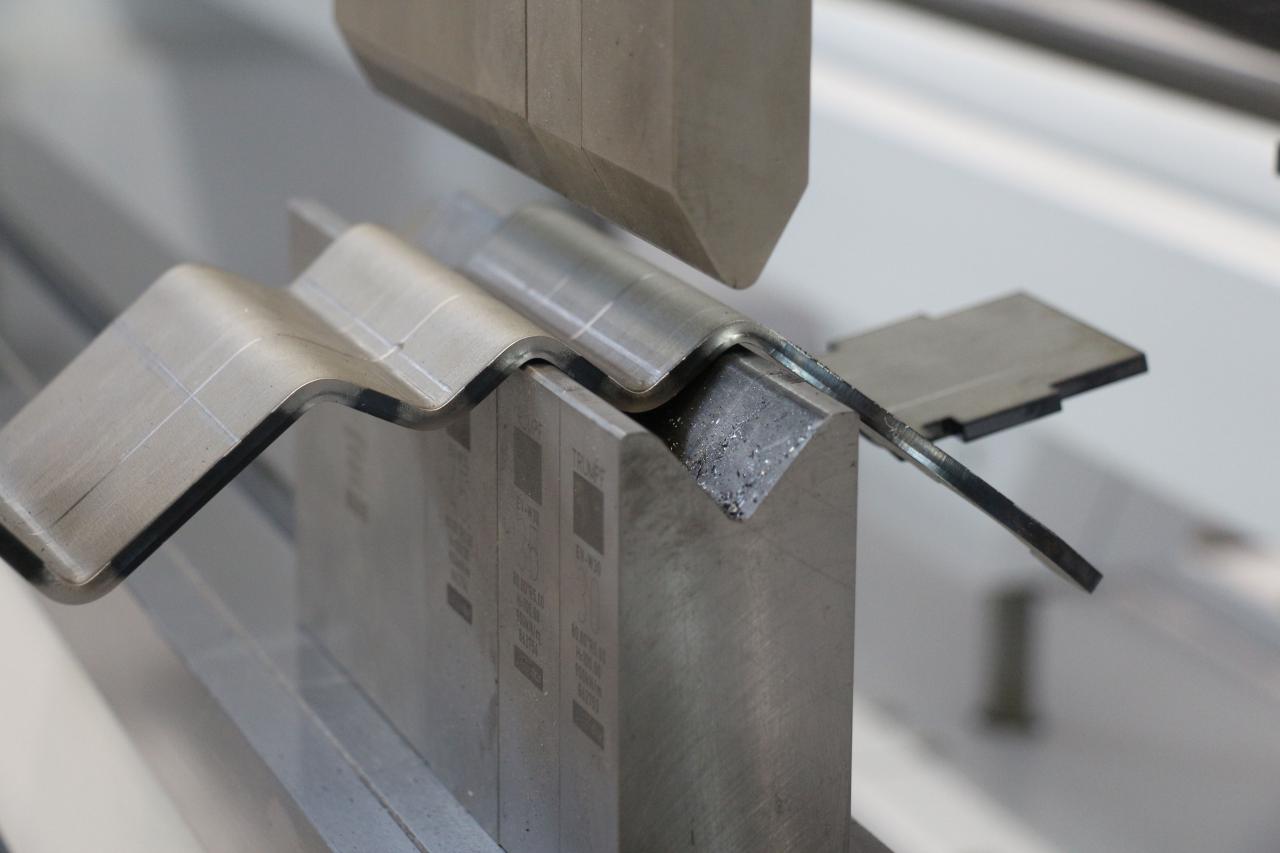

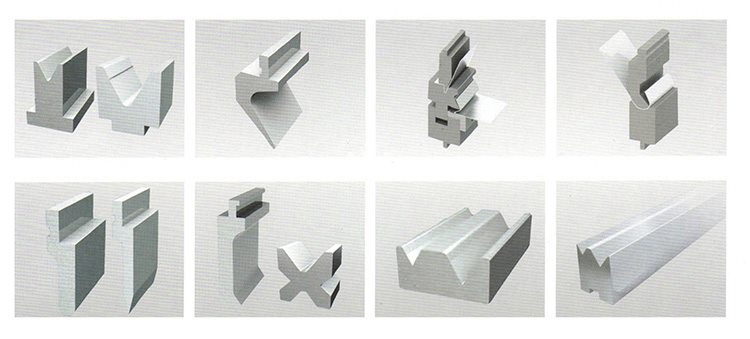

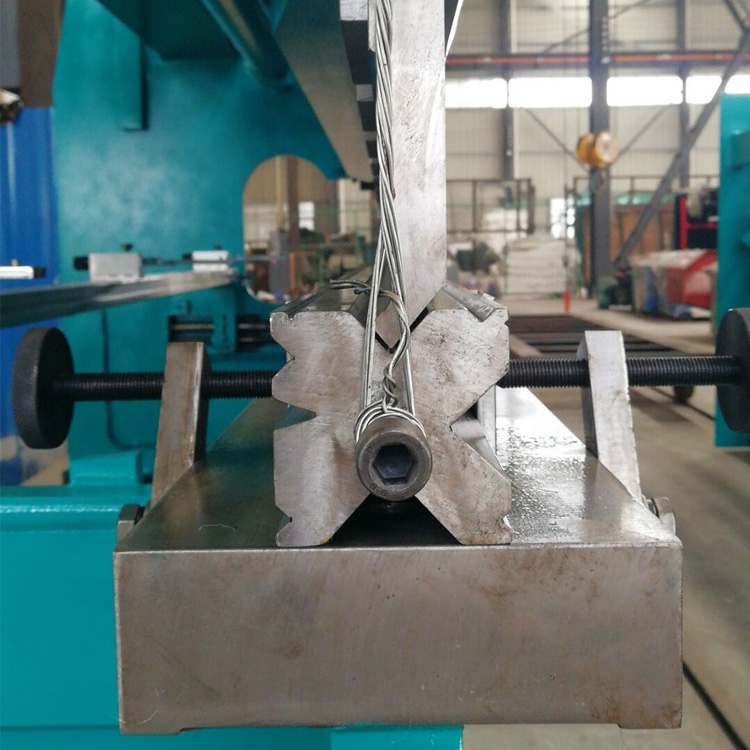

• Diferentes punzones y troqueles son opcionales de acuerdo con los requisitos del cliente, como troquel Multi-V, troquel de radio, troquel de cuello de cisne, etc. Se incluirá un juego completo de punzón y troquel estándar de forma gratuita.
• El eje X (Backgahge) y el eje Y (carrera del ariete o carrera del cilindro) se pueden programar mediante el controlador del sistema E21, que puede almacenar hasta 40 grupos de programas. La protección de seguridad metálica lateral y trasera cumple con el estándar de seguridad europeo.
• La sobrecarga hidráulica se puede proteger con una válvula de desbordamiento, la presión del sistema se puede regular fácilmente con un interruptor de presión.
• El interruptor de pie con botón de emergencia puede detener la máquina inmediatamente cuando ocurre un accidente.

Escribe	Presión nominal	Longitud de la mesa de trabajo	Espaciado de columnas	La profundidad de la garganta	Trazo de diapositiva	Apertura máxima	Fuerza de motor	Dimensiones
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y-63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y-63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y-80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y-80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y-160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y-200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

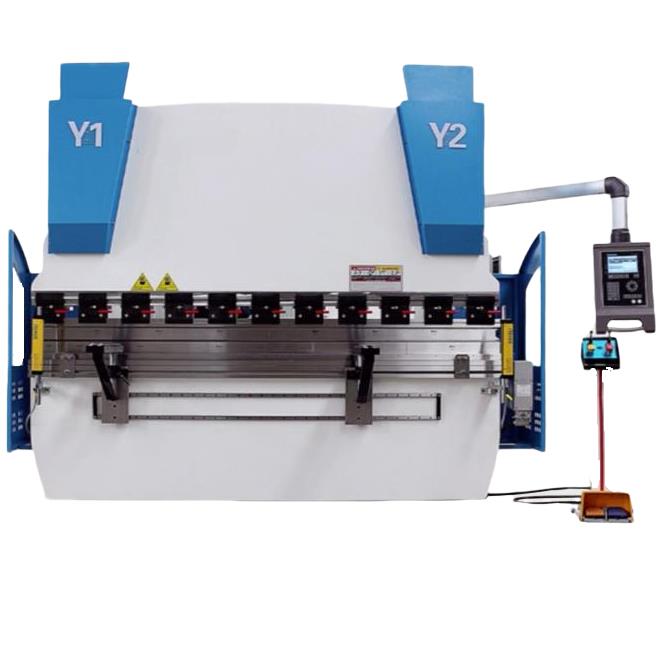

Prensa plegadora WE67K

La máquina plegadora CNC servo-prensadora electrohidráulica serie WE67K adopta una soldadura integral y una estructura de procesamiento integral.

Los principales componentes del cuerpo se analizan con el software de análisis de elementos finitos ANSYS, que garantiza la fiabilidad y la precisión general de la máquina herramienta.

El cilindro de aceite principal en ambos lados supera el modo de control de carrera de la máquina dobladora de tipo deflector mecánico tradicional y adopta el modo de control de circuito cerrado que consiste en la servoválvula electrohidráulica importada de Alemania y la regla de rejilla importada de Alemania.

WE67YK Características

• Configuración avanzada, plegadora hidráulica CNC de alta precisión y alta eficiencia
• Estructura de soldadura holística
• Sistema servo electrohidráulico, control de circuito cerrado, sincronización del control deslizante
• Mecanismo de doble coronación

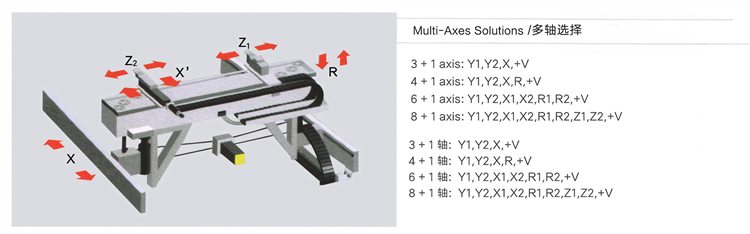

• Configuración estándar con 3 1 ejes:
  Y1 (hacia arriba-hacia abajo del cilindro izquierdo)
  Y2 (hacia arriba-hacia abajo del cilindro derecho)
  X (adelante-atrás de backguge)
  V (coronación hidráulica)
• Sistema de tope trasero Opcional:
  Tope trasero de 4 ejes (X. R, Z1. Z2)
  Tope trasero de 5 ejes (XR Z1. Z2, X')
  Tope trasero de 6 ejes (X1. X2. R1. R2, Z1. Z2)

Escribe	Presión nominal	Longitud de la mesa de trabajo	Espaciado de columnas	La profundidad de la garganta	Trazo de diapositiva	Apertura máxima	Fuerza de motor	Dimensiones
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

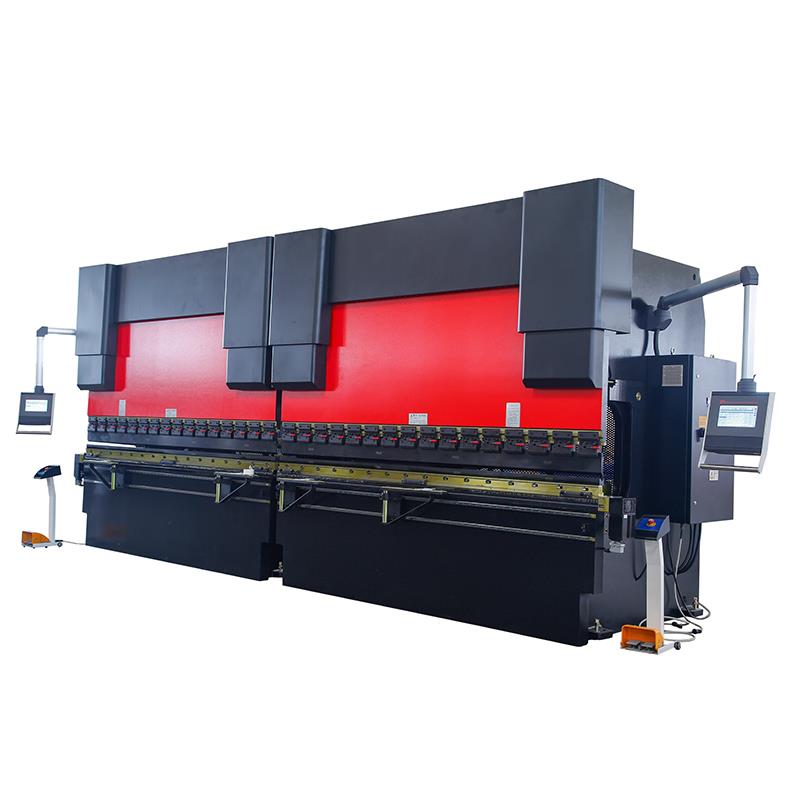

Prensa plegadora en tándem

• Se seleccionaron dos mainframes (WC67Y/WE67K) para configurar el equipo síncrono de enlace de máquina dual.
• La máquina dobladora combinada de doble máquina puede procesar piezas de trabajo súper largas, especialmente adecuadas para la construcción de ciudades, postes de luz de carreteras, postes eléctricos, etc.
• Los dos tipos de máquinas herramienta también se pueden usar por separado para mejorar la eficiencia de la producción y están equipados con un mecanismo de compensación de desviación.
• El mecanismo síncrono adopta un servo líquido mecánico y un bloque mecánico.
• Esta máquina se combinó con dos juegos de prensa plegadora de 400 toneladas.
• El control en tándem logra un trabajo sincrónico. La máquina individual se combinó con una mesa de trabajo, un tablero de pared derecho e izquierdo.
• Debido al transporte, adoptamos una estructura ensamblada. El estante tiene una gran rigidez, se instalaron dos cilindros en el tablero de la pared derecha e izquierda, el sistema hidráulico estaba bajo la acción del sistema eléctrico, el ariete de accionamiento funcionaba. En el ariete, hay troqueles superiores, cuando los troqueles superiores y los troqueles inferiores se tocan, el sistema aumentará la presión y formará las piezas de trabajo.
• Con diferentes troqueles y bajo diferentes tipos de flexión, puede obtener diferentes formas de piezas de trabajo. La calidad es estable y
  de confianza.

Escribe	Presión nominal	Longitud de la mesa de trabajo	Espaciado de columnas	La profundidad de la garganta	Trazo de diapositiva	Apertura máxima
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Preguntas más frecuentes

Q1. ¿Cuál es nuestro producto principal?

A1: Nuestra empresa es una maquinaria profesional de procesamiento de chapa de RAYMAX. Concéntrese en la máquina de prensa de cuatro columnas, la máquina de prensa de puertas en relieve, la máquina dobladora, la cizalla, la máquina de corte por plasma cnc, la máquina laminadora, la punzonadora, el herrero hidráulico, el equipo de soldadura. Todas estas máquinas se resolverán para el tanque, la bandeja, el carro, etc.

Q2. ¿Cuándo puedo obtener el precio?

A2: por lo general, ofrecemos la cotización dentro de las 8 horas. Para una oferta urgente, comuníquese con nosotros para obtener una oferta especial.

Q3. ¿Qué es el término comercial?

A3: Aceptamos Ex-work factory, FOB Dalian, CNF o CIF, según sus requisitos.

Q4. ¿Cuánto dura nuestro tiempo de ejecución de producción?

A4: Depende del tipo de equipo.
A menudo entregamos los productos dentro de los 35 días.

P5. ¿Cuál es el plazo de pago?

A5: por T/T antes del envío o por L/C a la vista.

P6. Durante el envío, si hay daños en los productos, ¿cómo se obtiene el reemplazo?

A6: En primer lugar, debemos investigar la causa del daño. Al mismo tiempo, reclamaremos el seguro por nosotros mismos o asistiremos al comprador.
En segundo lugar enviaremos el reemplazo al comprador. La persona responsable de los daños anteriores se hará cargo del costo de la reposición.

P7. ¿Cuáles son sus condiciones de embalaje?

A7: Embalaje: paquete digno de exportación adecuado para el transporte de contenedores.
Caja de madera, palé de hierro, película de plástico, etc.

P8. ¿Prueba todos sus productos antes de la entrega?

A8: Sí, tenemos una prueba del 100% antes de la entrega.

P9: ¿Dónde está ubicada su fábrica?

A9: Nuestra fábrica está ubicada en Dalian, provincia de Liaoning.

Q10: ¿Cuál es su garantía?

A10: Garantía: 24 meses después del funcionamiento comercial o 18 meses a partir de la fecha de envío, sujeto al vencimiento anterior.

P11: ¿Puede organizar una inspección previa al envío de treinta partes?

A11: Inspección previa al envío: La inspección previa al envío del proveedor es Final; Inspección previa al envío por parte de un tercero a cargo del comprador.

P12: ¿podemos hacer nuestro logotipo OEM?

A12:Sí, para los productos con dibujos proporcionados por usted, por supuesto, aplicamos su logotipo ",

Detalles

• Carrera deslizante (mm): 320 mm
• Nivel Automático: Semiautomático
• Profundidad de garganta (mm): 450 mm
• Tipo de máquina: Barra de torsión, Prensa plegadora
• Longitud de la mesa de trabajo (mm): 3200
• Ancho de la mesa de trabajo (mm): 400 mm
• Dimensión: 3260*3100*3800mm
• Estado: Nuevo
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Automatización: Automática
• Servicios Extras: Mecanizados
• Peso (KG): 44000
• Potencia del motor (kw): 37 kw
• Puntos clave de venta: Automático
• 1 año de garantía
• Industrias aplicables: talleres de materiales de construcción, talleres de reparación de maquinaria, planta de fabricación, granjas, comercio minorista, obras de construcción, empresa de publicidad
• Ubicación de la sala de exhibición: Estados Unidos, Brasil, Perú, Tailandia, Argentina, Chile, Colombia, Argelia
• Tipo de marketing: Producto nuevo 2020
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 1 año
• Componentes principales: Cojinete, Motor, Bomba, Engranaje, PLC, Recipiente a presión, Motor, Otro, Caja de cambios
• Potencia: Hidráulica
• Materia Prima: Laminación de Hojas / Placas
• Servicio posventa proporcionado: ingenieros disponibles para dar servicio a maquinaria en el extranjero, repuestos gratuitos, instalación, puesta en marcha y capacitación en campo, servicio de mantenimiento y reparación en campo, soporte técnico por video, soporte en línea
• Nombre: precio de la máquina de freno de prensa
• CONTROLADOR: ESTUN E21s
• Control: variador de frecuencia de motores de CA
• Profundidad de la garganta: 450 mm
• Tipo: Herramientas de doblado hidráulicas
• Aplicación: Doblado de placas de acero inoxidable
• Certificación: ce
• Después del servicio de garantía: soporte técnico de video, soporte en línea
