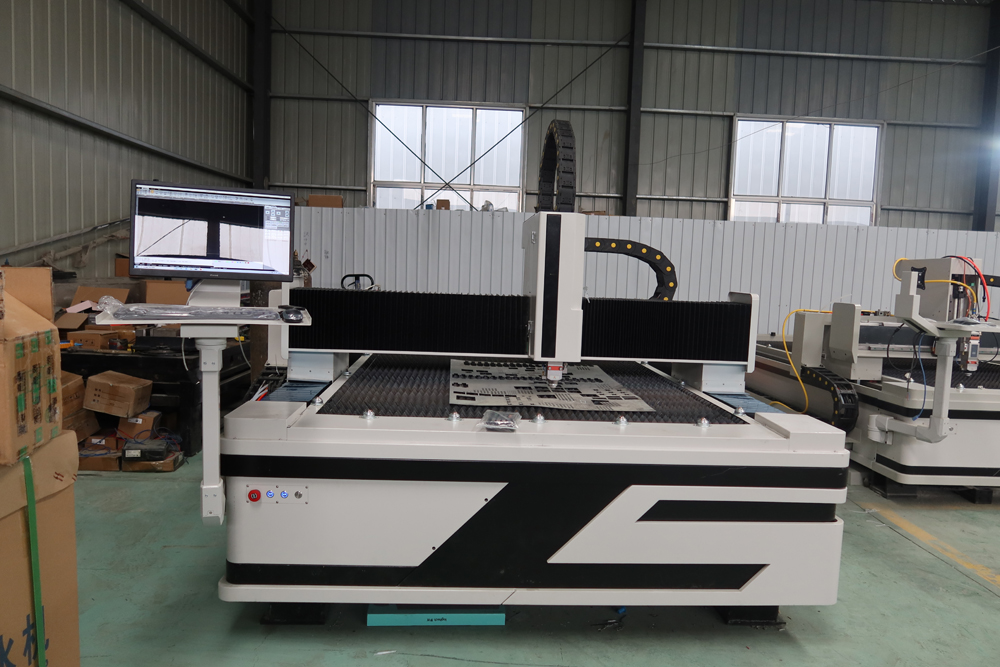

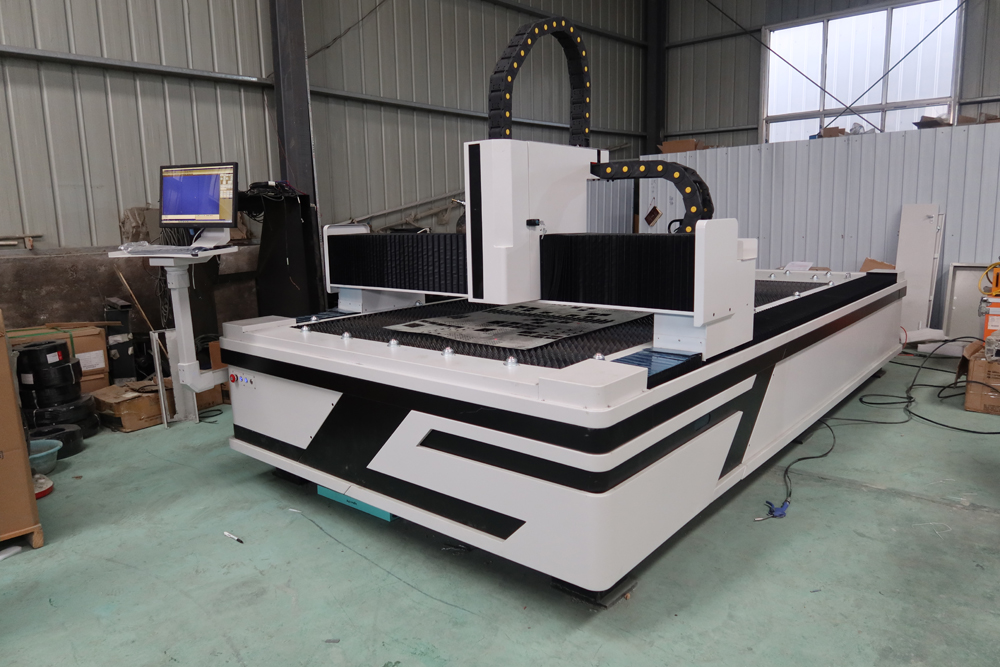

Corte por láser de fibra de alta precisión Metal Acero inoxidable Carbono 2000w

Caracteristica principal

1. La máquina de corte por láser de fibra utiliza un láser de fibra avanzado para emitir un rayo láser de alta densidad de energía y se acumula en la superficie de la pieza de trabajo, de modo que el área de la pieza de trabajo iluminada por el punto de enfoque ultrafino se funde y vaporiza instantáneamente. a través del sistema mecánico de control numérico. El corte automático se logra moviendo la posición de iluminación puntual.

2. La máquina de corte por láser de fibra adopta el tipo de estructura de pórtico, transmisión bilateral con cremallera, con estructura estable, buena rigidez y alta velocidad.

3. La máquina de corte por láser de fibra es una pieza soldada con múltiples tratamientos de envejecimiento. Las piezas de transmisión, como el reductor, el riel de guía y el piñón y la cremallera, son marcas importadas de renombre.

4. La estructura general del pórtico y el modo de transmisión del piñón y cremallera aseguran el equipo. Posicionamiento de alta velocidad, respuesta dinámica rápida y buena estabilidad

Campos aplicables

La máquina se aplica ampliamente en el procesamiento de chapa, aviación, aeroespacial, electrónica, electrodomésticos, accesorios de metro, automóviles, maquinaria, piezas de precisión, barcos, equipos metalúrgicos, ascensores, electrodomésticos, regalos artesanales, procesamiento de herramientas, decoración, publicidad, metal procesamiento y otros Industria manufacturera y de procesamiento.

Materiales aplicables

El equipo de corte por láser de fibra es adecuado para el corte de metales con láminas de acero inoxidable, láminas de acero dulce, láminas de acero al carbono, láminas de acero aleado, láminas de acero para resortes, láminas de hierro, hierro galvanizado, láminas galvanizadas, láminas de aluminio, láminas de cobre, láminas de latón, láminas de bronce , placa de oro, placa de plata, placa de titanio, lámina de metal, placa de metal, tubos y tuberías, etc.

Parámetros

modelo	RAYMAX-F1530
Rango máximo de procesamiento	3000*1500mm
Mesa de trabajo	Diente de sierra
sistema láser	MAX/RAYCUS/IPG
Potencia láser	1000W/1500W/2000W/3000W
Espesor de corte	Depende de la materia
Modo conductor	Accionamiento por servomotor, riel de guía PMI YYC engranaje de cremallera y piñón
Longitud de onda láser	1060-1080nm
Precisión de posicionamiento	±0,03 mm
Precisión de reposición	±0,01 mm
Ancho de línea mínimo	±0,02 mm
Formas de enfriamiento	Refrigeración por agua
Fuente de alimentación	380V / 50Hz
Tamaño de la máquina	4.4X2.3X1.8M
peso bruto	2700KG

Fuente de láser: MaxMax: el láser de fibra es el líder mundial en láser de fibra que produce el 70 % de la fuente de láser de fibra de China. El máximo. Los láseres de fibra son láseres de fibra eficientes, fiables y libres de mantenimiento. Tiene un diseño súper compacto con la fuente láser alojada en un gabinete herméticamente sellado que proporciona una operación a prueba de polvo.

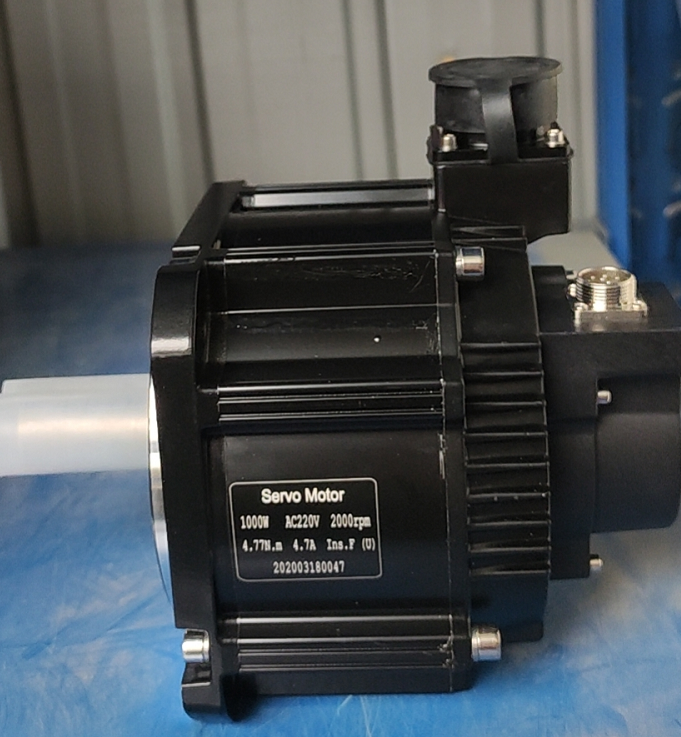

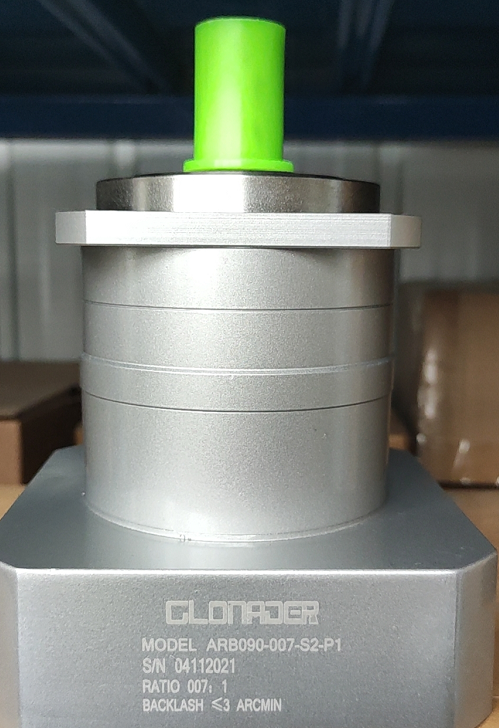

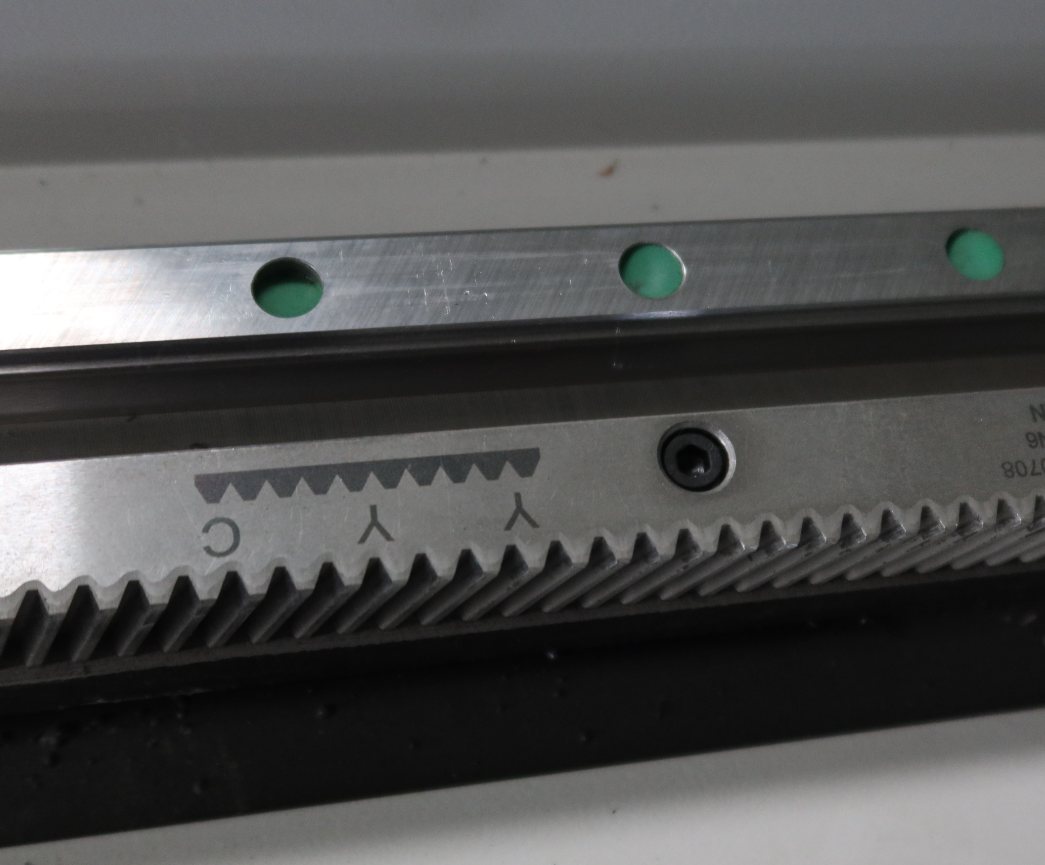

Transmisión: servomotor, reductor de velocidad, engranaje de cremallera YYC, riel de guía PMI; Los servomotores y accionamientos Senchuan con velocidad rápida y estabilidad de rendimiento. El sistema de transmisión lineal se compone de YYC Helical Rack y PMI Linear Guides que mejoran la precisión y la eficiencia. La ventaja de peso ligero, alta rigidez y diseño modular ofrece estabilidad a largo plazo y mayor eficiencia.

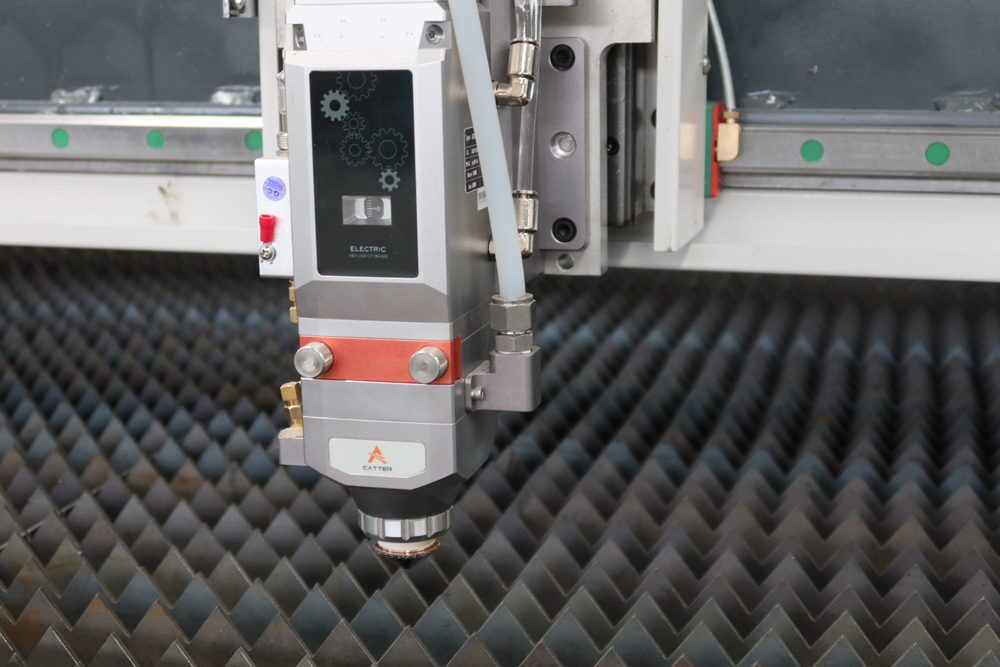

Cabezal de corte-Au3Tech: el cabezal de corte láser de metal con enfoque automático de escritorio A200E, la serie A-cutter de la marca alemana, está diseñado para una potencia láser de 2000 W, que es una solución maravillosa para la potencia media del corte de enfoque automático plano con láser cuando se trabaja con la tarjeta de control de movimiento MCC serie y software de corte serie SC. Diseño a prueba de polvo de alta calidad, piezas mecanizadas con precisión.

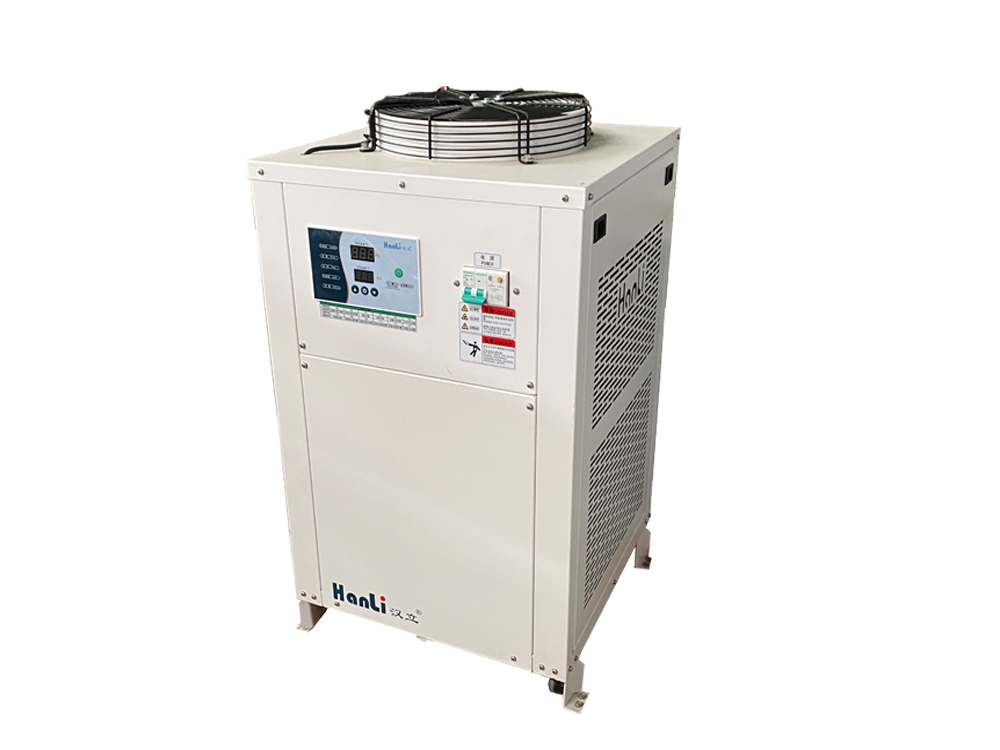

Enfriador de agua: Enfriador Wuhan Hanli Marca: Enfriador Wuhan Hanli Refrigeración del láser y el cabezal de corte Temperatura dual y control dual

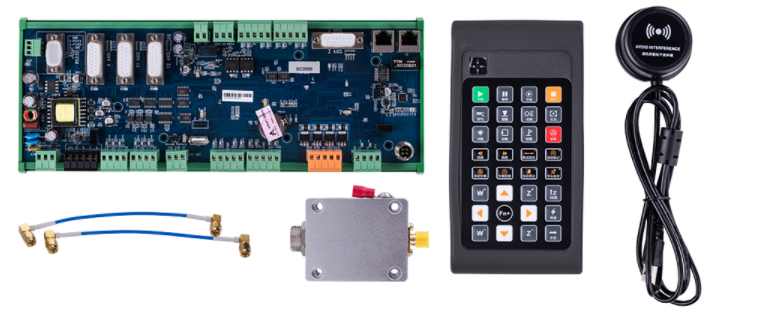

Controlador CNC-Au3Tech: Las operaciones son simples, con potentes funciones CAM basadas en diseño CAD automático, compatibilidad con importación de gráficos, dibujos gráficos, edición de gráficos, etc. Potente función de línea principal, compatible con varias formas de línea principal. Admite corte o marcado multicapa y otros tipos de formas de procesamiento. Admite el seguimiento de la posición de avería/adelante/atrás, etc. Alarma en tiempo real, estable y confiable, admite la medición del error de ejecución, puede verificar el error entre el obit en ejecución y el error gráfico.

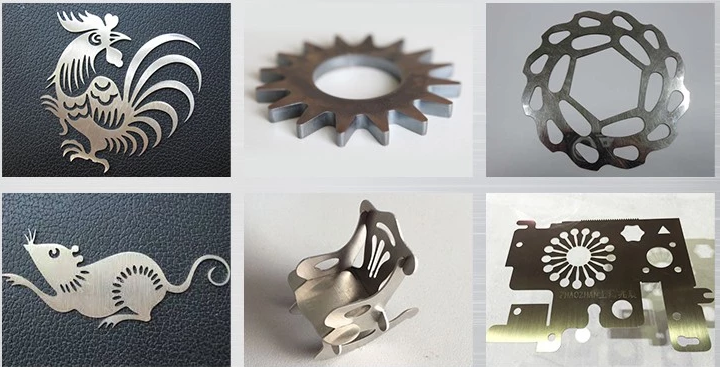

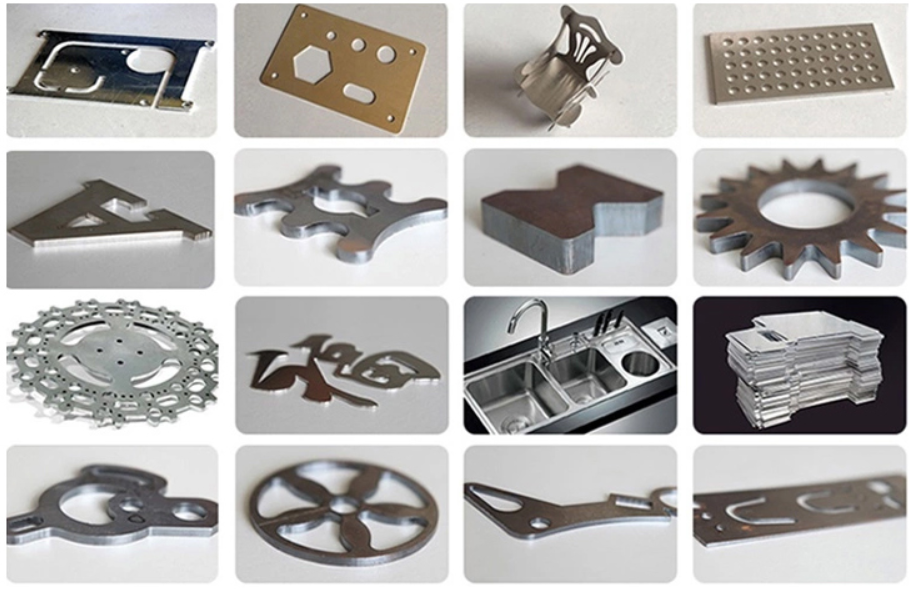

Espectáculo de muestra

Detalles

• Aplicación: CORTE LÁSER
• Material aplicable: Metal, Otro
• Estado: Nuevo
• Tipo de láser: Láser de fibra
• Área de corte: 3000*1500mm
• Velocidad de corte: Depende del material
• Formato gráfico admitido: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Espesor de corte: Depende del material
• CNC o no: Sí
• Modo de enfriamiento: REFRIGERACIÓN POR AGUA
• Software de control: software SC2000
• Lugar de origen: Shandong, China
• Marca de fuente láser: MAX
• Marca de cabeza láser: Au3Tech
• Servomotor Marca: Delta
• Marca de carril guía: PMI
• Marca del sistema de control: Au3Tech
• Peso (KG): 2700 KG
• Puntos clave de venta: Automático
• Garantía: 2 años
• Industrias aplicables: hoteles, tiendas de materiales de construcción, comercio minorista, otros
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: fuente láser, transmisión, cabezal de corte-Au3Tech, enfriador de agua, controlador CNC-Au3Tech
• Modo láser: láser de fibra
• Longitud de onda láser: 1060-1080nm
• Precisión de posicionamiento: ±0,03 mm
• Potencia láser: 1000W /1500W/ 2000W / 3000W
• Precisión de reposición: ±0,01 mm
• Ancho de línea mínimo: ±0,02 mm
• Potencia: 22 KW
• Voltaje de trabajo:: 1kw 1.5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 Juego
• Certificación: ce, ISO
• Servicio posventa proporcionado: soporte en línea, instalación en campo, puesta en marcha y capacitación
• Después del servicio de garantía: soporte técnico de video, soporte en línea
• Ubicación del servicio local: ninguna
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2021
