Dobladora automática completa de láminas de alta potencia y máquina plegadora CNC

Descripción de productos

La prensa plegadora de la serie PB cuenta con un marco rígido para una desviación mínima bajo la carga. Los aceros del marco son de origen alemán, controlados por ultrasonidos y material ST-44. La soldadura a máquina se realiza mediante aparatos de soldadura y robots de soldadura. Después de la soldadura, realizamos un proceso de alivio de tensión mediante un sistema de vibración. Después del proceso de alivio de tensión, el marco de la máquina va a centros de mecanizado CNC de 5 ejes para mayor precisión. Todas las superficies de referencia y los orificios de conexión están mecanizados. Mediante todos estos procesos, la sensibilidad del marco de la máquina está protegida durante una larga vida útil.

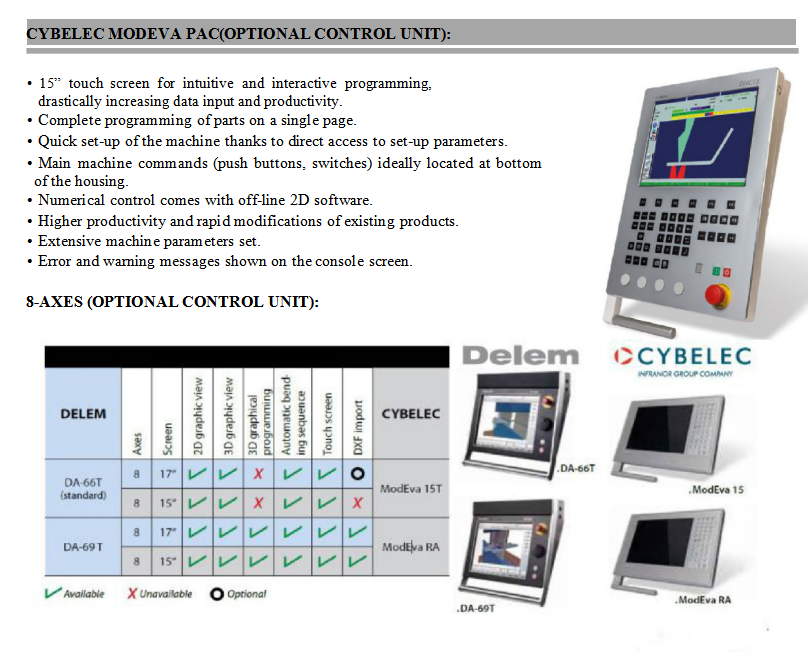

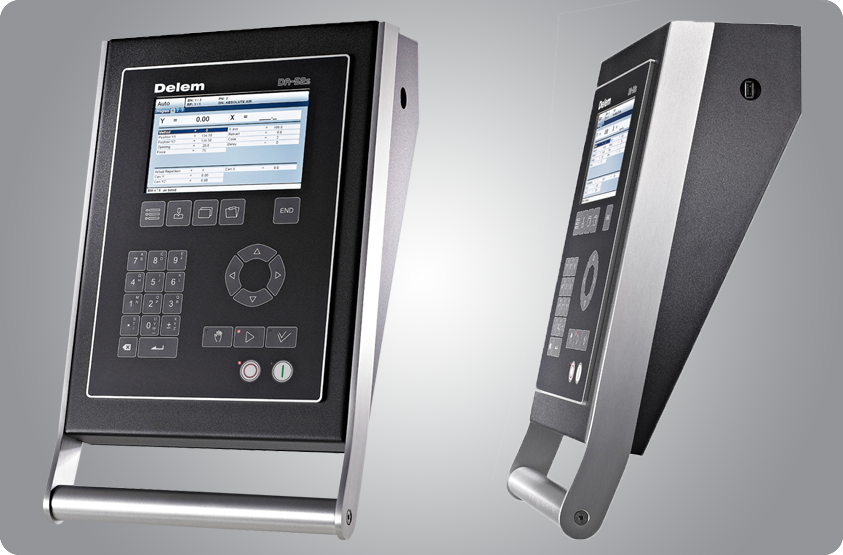

sistema de control CNC

1. Programación rápida de una página

2. Navegación con teclas de acceso rápido

3. TFT en color de pantalla ancha de 7"

4. Hasta 4 ejes (Y1, Y2 y 2 ejes auxiliares)

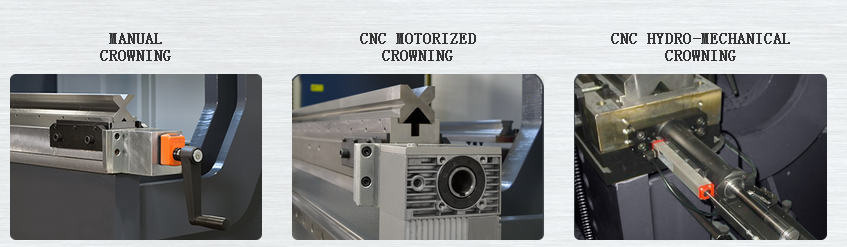

5. Control de coronación

6. Biblioteca de herramientas/materiales/productos

7. USB, interfaz de periféricos

8. Algoritmos avanzados de control del eje Y para cerrado

9. Válvulas de bucle y de bucle abierto 10. Controlador basado en panel con carcasa opcional

Imágenes de detalles

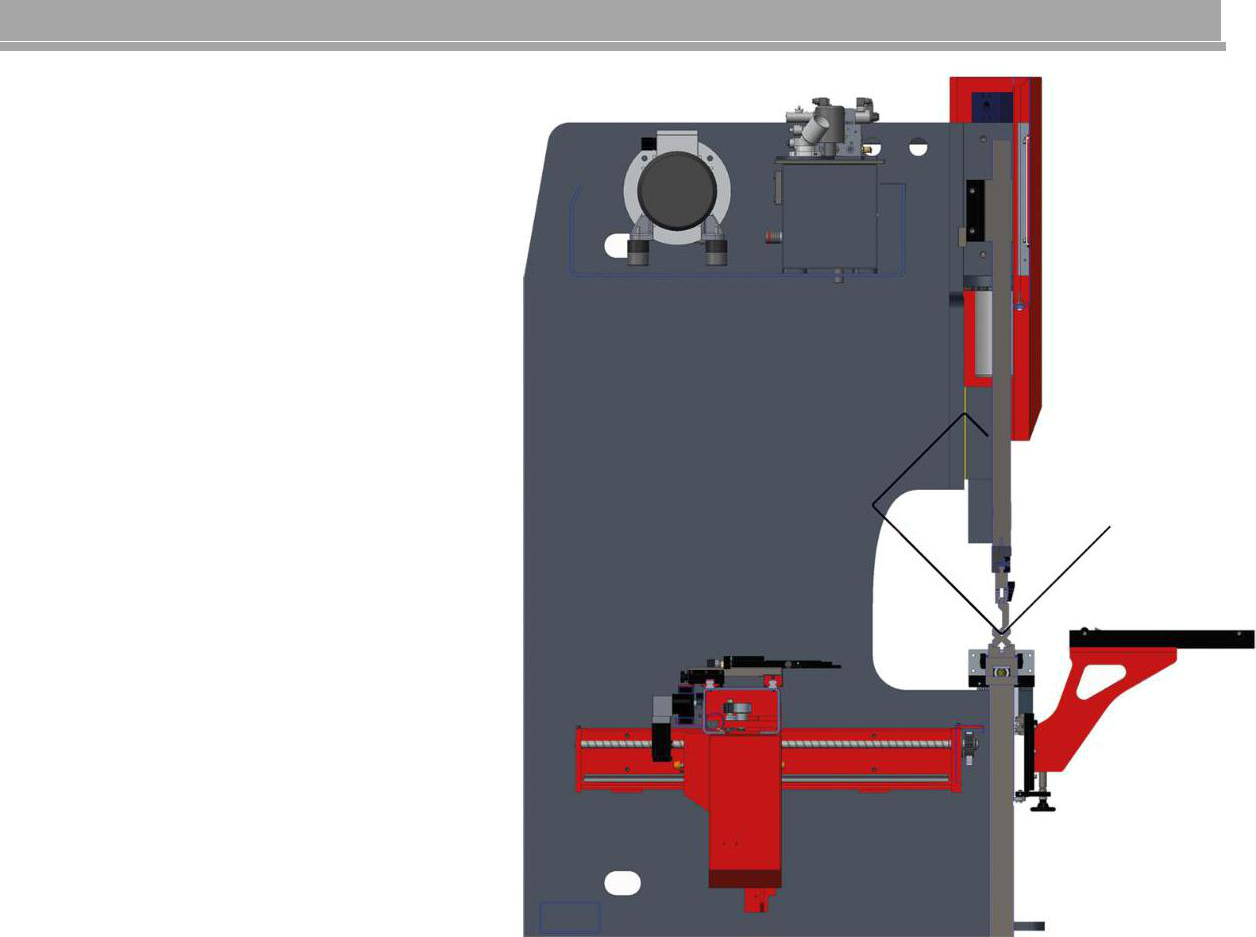

Mirada lateral:

Las grandes aberturas y carreras de la serie WC67K facilitan la producción versátil de piezas que requieren un mayor espacio libre para producir de manera fácil y rentable. Esto incluye pero no se limita a la producción de cajas de cuatro lados de sección profunda. Esto proporciona más espacio libre al doblar piezas con bridas más grandes. En algunos casos, esto permite que el comprador compre una prensa plegadora con una longitud total de curvatura más pequeña, lo que supone un ahorro de costos, ya que este espacio libre grande permite un gran doblado de bridas en las dimensiones de longitud total de curvatura de la máquina.

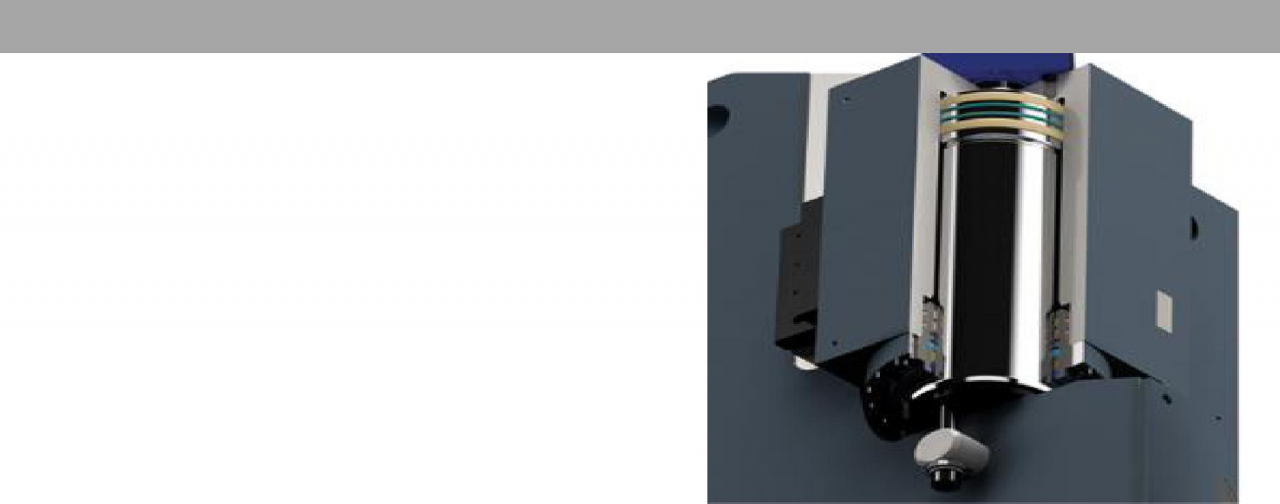

CILINDROS DE MAQUINA

Para permitir la inclinación del carnero sin dañarlo, ya que utilizamos conexiones esféricas.
Este tipo de conexión también permite absorber suavemente las fuerzas máximas.

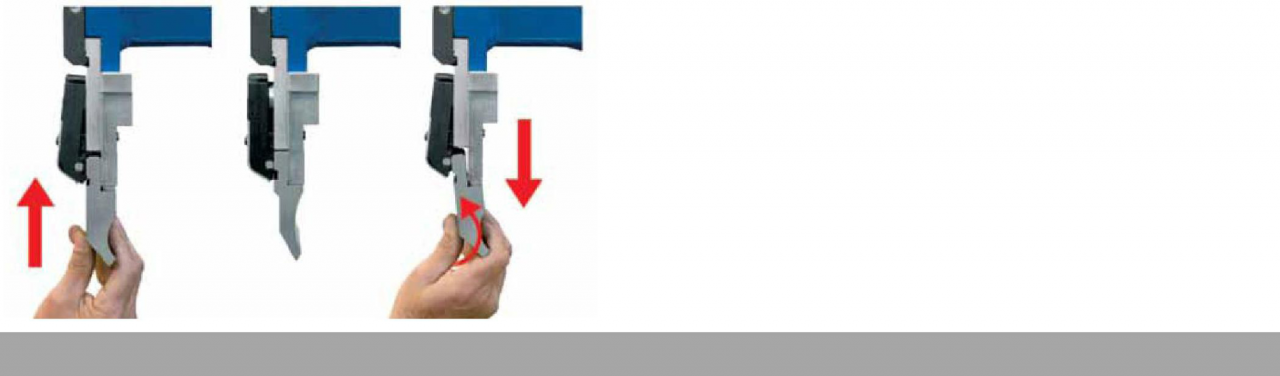

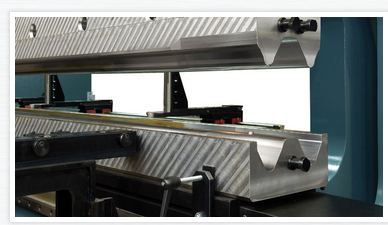

SISTEMA DE AGARRE DE VELOCIDAD

El sistema Speed Grip reduce 8,5 veces el tiempo de cambio de herramientas en comparación con los sistemas tradicionales.

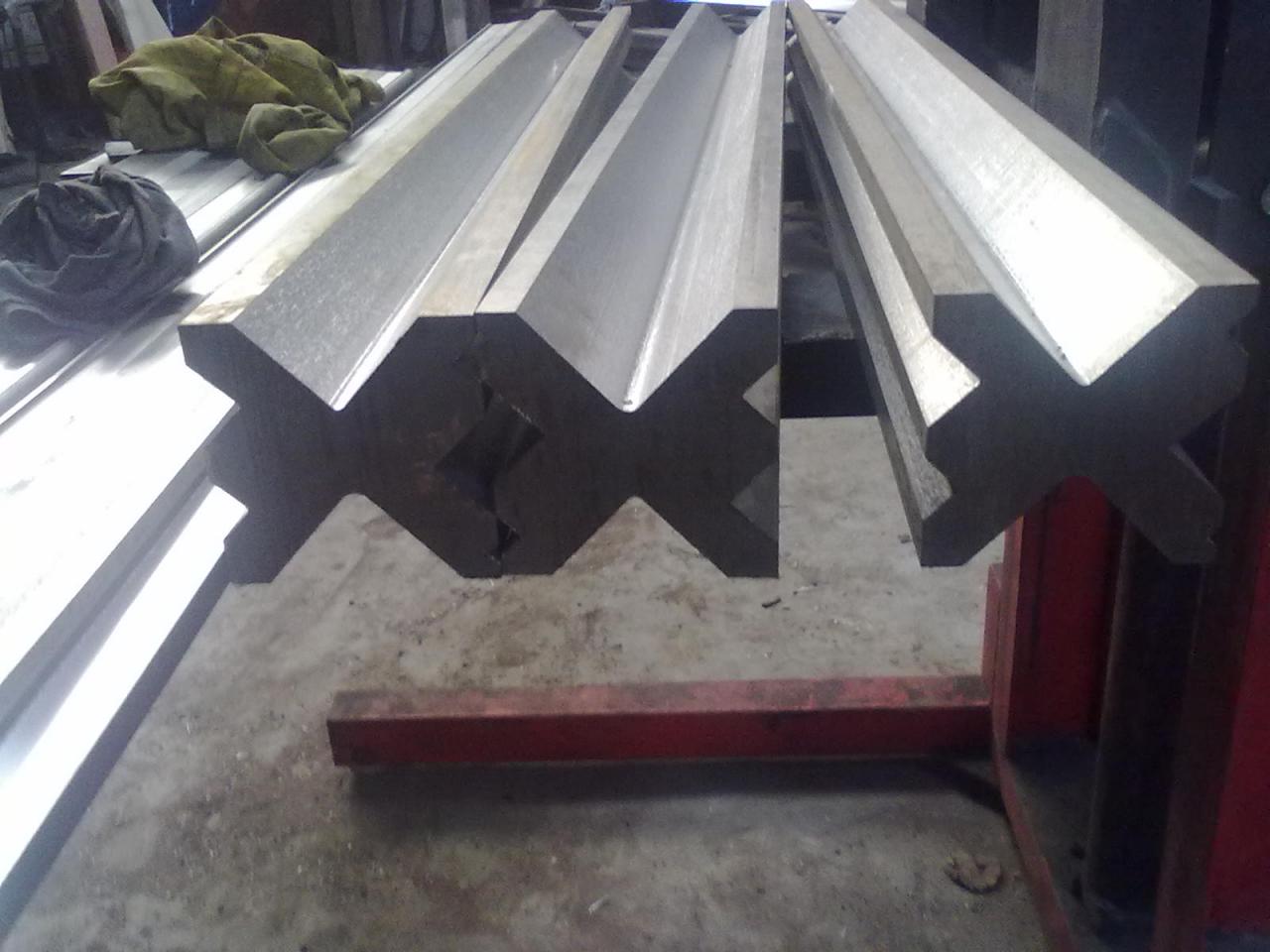

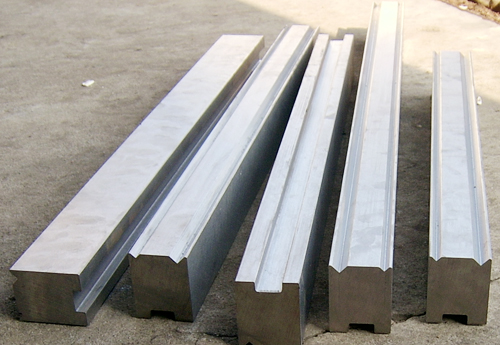

ESTAMPACIÓN

Amplia selección de herramientas, troqueles y piezas en stock y listas para enviar, incluidas herramientas de cuello de cisne, estilo estándar, estilo americano y estilo europeo; Troqueles de prensa plegadora de 4 vías, troqueles en V múltiples, abrazaderas rápidas, topes traseros y más.

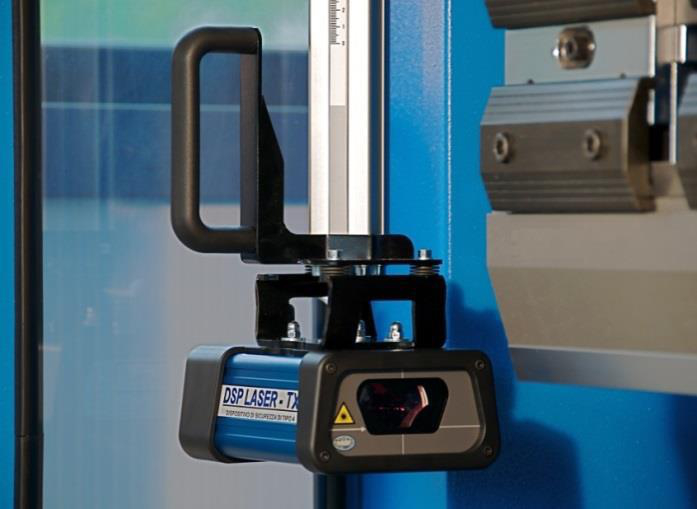

Sistemas de seguridad láser

* Innovador patrón de protección de rejilla de herramientas
* Operación completamente controlada por pedal

◦función de plegado de piezas en forma de caja

◦Control de proceso patentado tipo 4

◦Tecnología de seguridad innovadora

◦Calibración automática de herramientas.

◦Doblar una caja sin eliminar o reducir la eficacia del sistema de seguridad.

◦Velocidad mínima mínima al doblar material plano mediante una disposición especial de los rayos láser.

◦Monitoreo adicional de la máquina (botones de parada de emergencia e interruptores de enclavamiento de puerta)

* Controlador de seguridad de categoría 4 con certificación CE con relés de guía forzada integrados y sistema de retroalimentación del codificador.

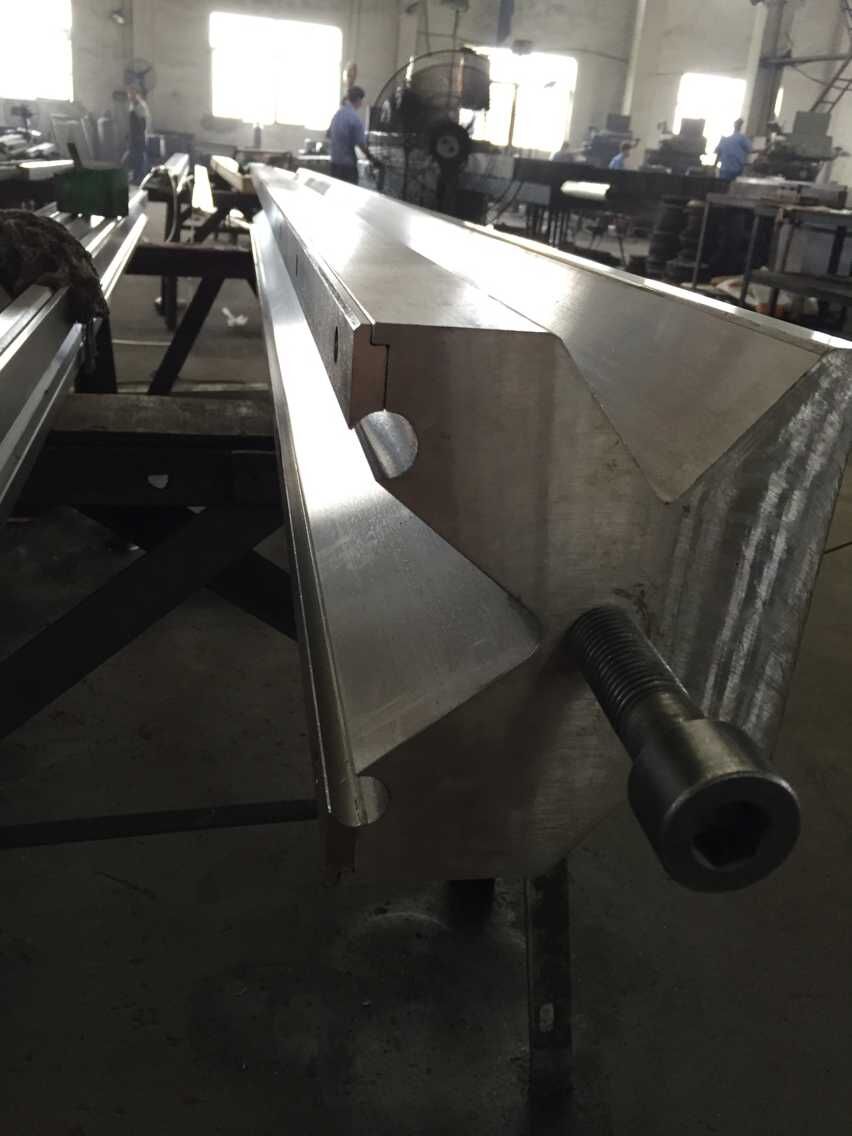

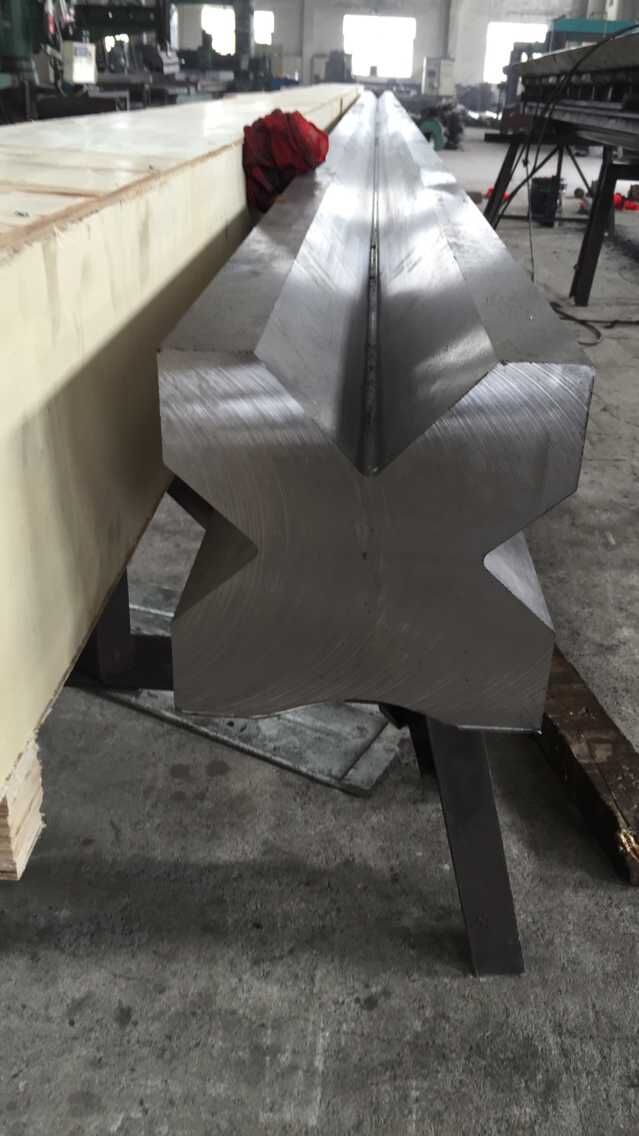

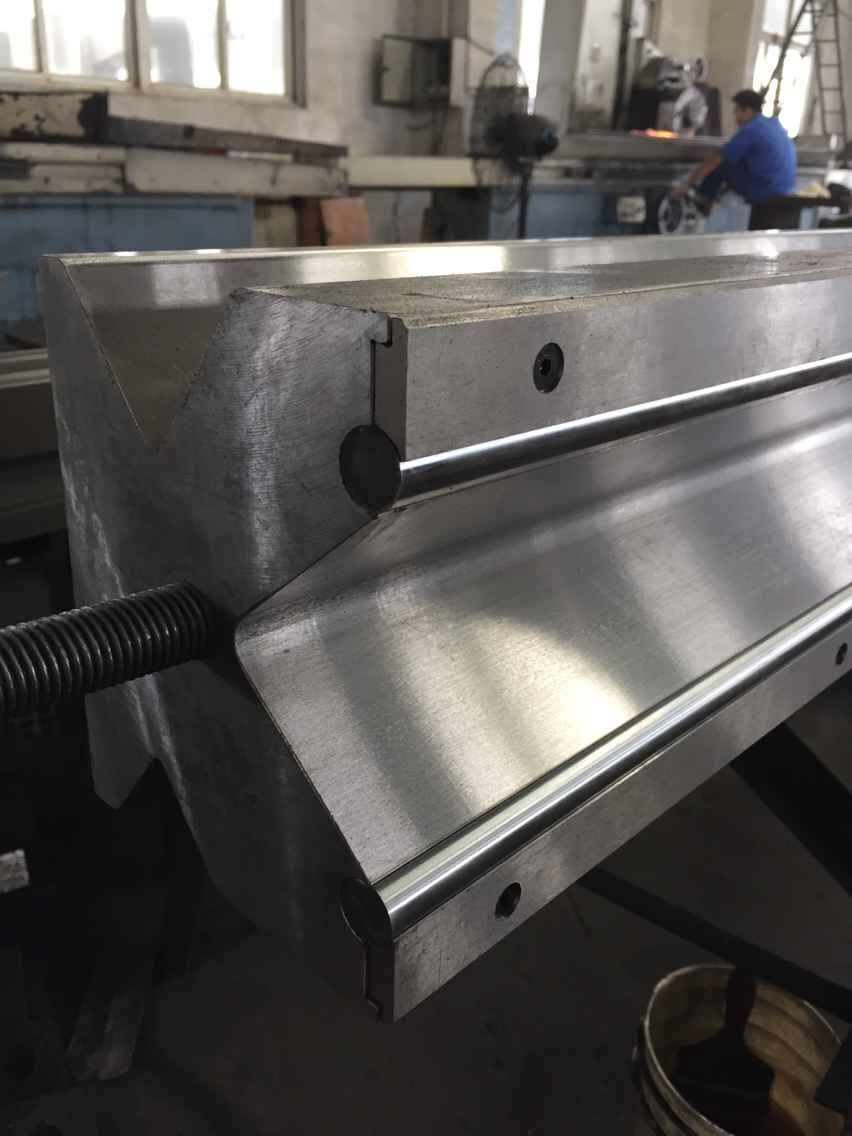

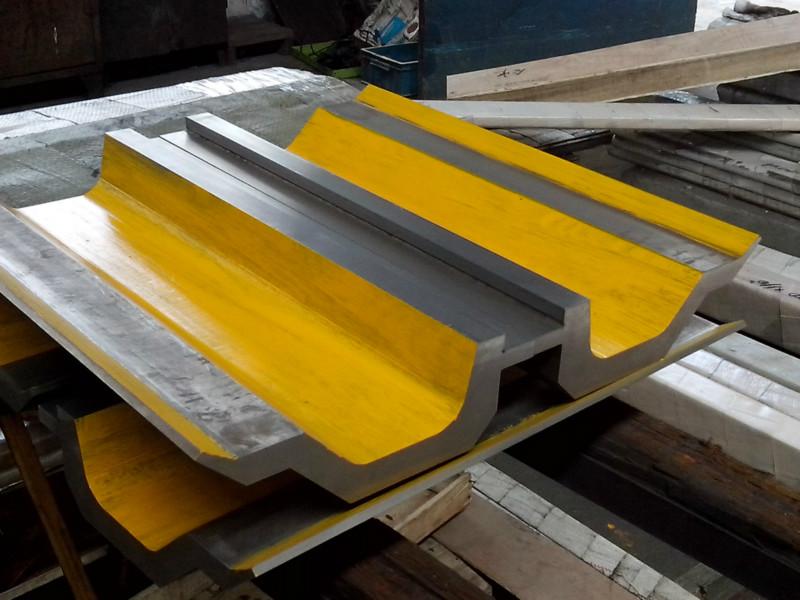

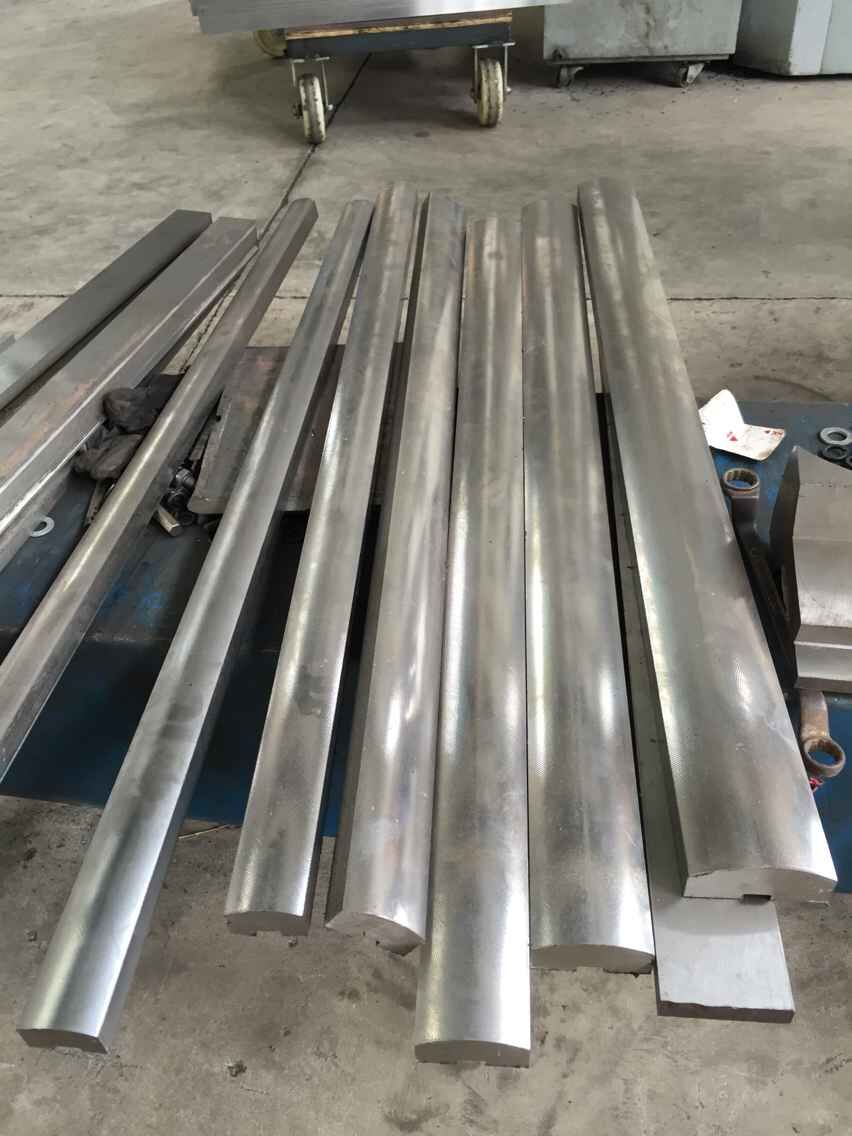

molde de la máquina:

Detalles

• Carrera deslizante (mm): 120 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 220 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 2500 mm
• Ancho de la mesa de trabajo (mm): 120 mm
• Dimensión: 2500*1300*2210
• Estado: Nuevo
• Lugar de origen: Anhui
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Automatización: Automática
• Servicios adicionales: corte a medida
• Peso (KG): 4000
• Potencia del motor (kw): 5,5 kw
• Puntos clave de venta: Automático
• Garantía: 2 años
• Industrias aplicables: talleres de materiales de construcción, talleres de reparación de maquinaria, planta de fabricación, uso doméstico, obras de construcción, energía y minería, empresa de publicidad
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2021
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: Cojinete, Motor, Recipiente a presión
• Certificación: ce
• Servicio posventa proporcionado: piezas de repuesto gratuitas
• Nombre del producto: WC67K 125T/2500mm
• Tipo: PB
• Aplicación: Doblado de placas de acero inoxidable
• Sistema de control: DA52S
• Longitud de flexión: 2500 mm
• Presión nominal (kN): 1250 kN
• Sistema de Control CNC: CNC
