Fábrica totalmente automática 160 toneladas 4000 mm CNC prensa plegadora hidráulica, 160 toneladas prensa plegadora Ce Cert

Descripción de productos

Toda la estructura de la prensa plegadora hidráulica:

Diseño totalmente europeo, aspecto aerodinámico, Monoblock, Bastidor de acero soldado rígido al momento de deflexión y alta resistencia a la tracción con material ST44 A1.

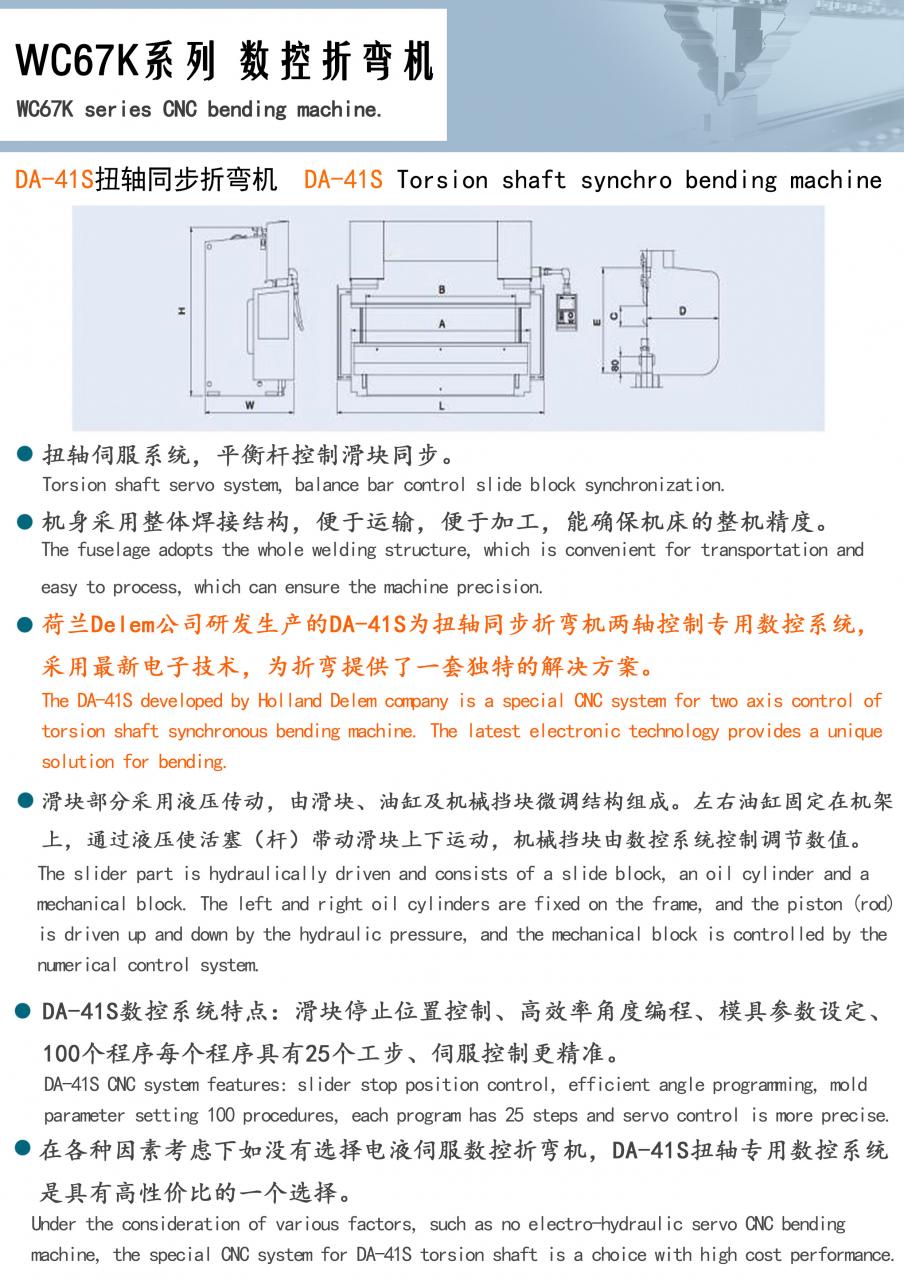

CNSanduan PRESS BRAKE incorpora controles CNC E210 o DELEM DA41 que no solo ofrecen un funcionamiento a prueba de fallas de las operaciones vitales de la máquina, sino que también ofrecen al operador una asistencia considerable para llevar a cabo todo el proceso de plegado.

Alta precisión, alta eficiencia, operación simple y conveniente, buen rendimiento, precio favorable y el mejor servicio.

Proporciona control CNC de 2 ejes estándar (Y y X) con eje R manual.

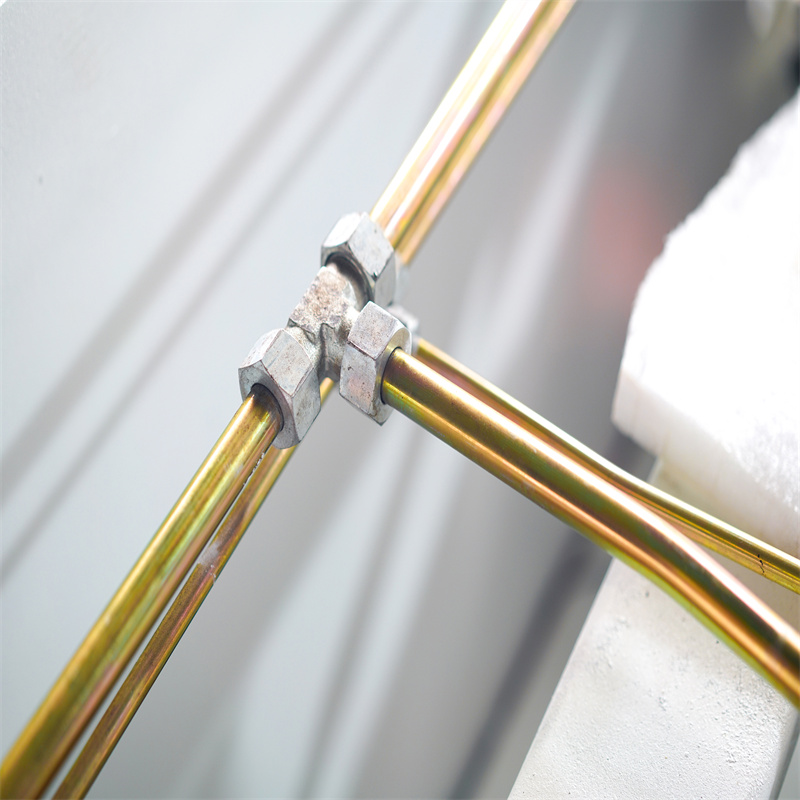

Sistema hidráulico:

Adopte un sistema de control hidráulico integrado, más confiable y fácil de mantener. El sistema hidráulico es de Bosch -
Rexroth, Alemania.

Para el circuito de regulación se utilizan válvulas Bosch – Rexroth extremadamente fiables y precisas. Cada ciclo de trabajo completo se puede lograr a través del control de la válvula hidráulica.

Todos los sellos en el cilindro son PARKER de EE. UU., la marca más famosa, de buena calidad y alto rendimiento.

La protección contra desbordamiento de sobrecarga está equipada con el sistema hidráulico, lo que puede asegurar que no haya fugas, y el nivel de aceite se puede leer o ver directamente.

Ser capaz de trabajar bajo carga nominal de forma continua, trabajo estable y alta precisión.

Sistema eléctrico y el enclavamiento de seguridad:

Cuadro eléctrico con sistema de refrigeración diseñado para cumplir con las Normas CE y compuesto por automatismos y equipos eléctricos con marca SIEMENS.

Valla protectora y el enclavamiento de seguridad para garantizar la seguridad de la operación. Tiene un interruptor de pedal móvil de una sola mano, fácil de
funcionar.

Cubiertas laterales delanteras con interruptores de seguridad, protectores de seguridad de luz trasera (Categoría 4), pedal de pie conforme a la normativa CE.

La máquina por la certificación CE de la Unión Europea y la certificación del sistema de calidad ISO

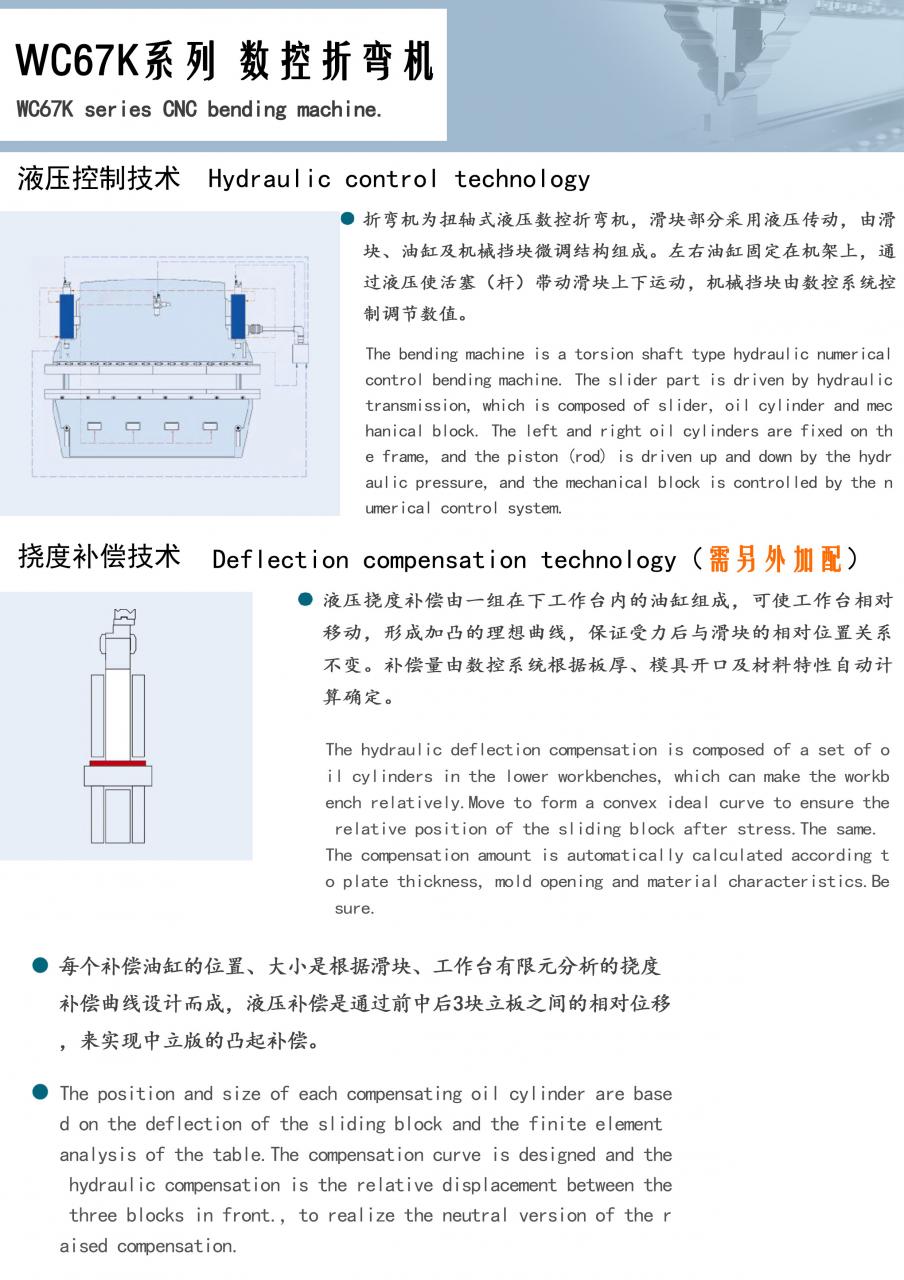

Sistema de control sincronizado:

Sistema sincronizado deslizante: adopta un sistema sincronizado de barra de torsión de acero, de estructura simple y alta precisión, asegura que el paralelismo entre las vigas se utilice para el sincronismo.

Los 2 extremos de la corredera tienen 2 horquillas sincronizadas que hacen que el sistema utilice la compensación del troquel superior para mejorar la precisión del freno.

La mesa de trabajo adopta el diseño particular, reduciendo la cantidad de distorsión de coronación de la herramienta inferior de manera efectiva.

Ajuste de profundidad de plegado y estructuras RAM:

La precisión de plegado y la consistencia de la repetibilidad se logran mediante un sistema mecánico simple de profundidad ajustable Automático (lectura de dígitos) y motorizado (Control CNC E210 o DA41) Ajustable.

Puede mover el ariete lentamente, lo que le permite al operador controlar la pieza de trabajo de manera conveniente.

La superficie de fijación universal de la herramienta superior puede cumplir con el requisito de sujeción de la herramienta más lejana.

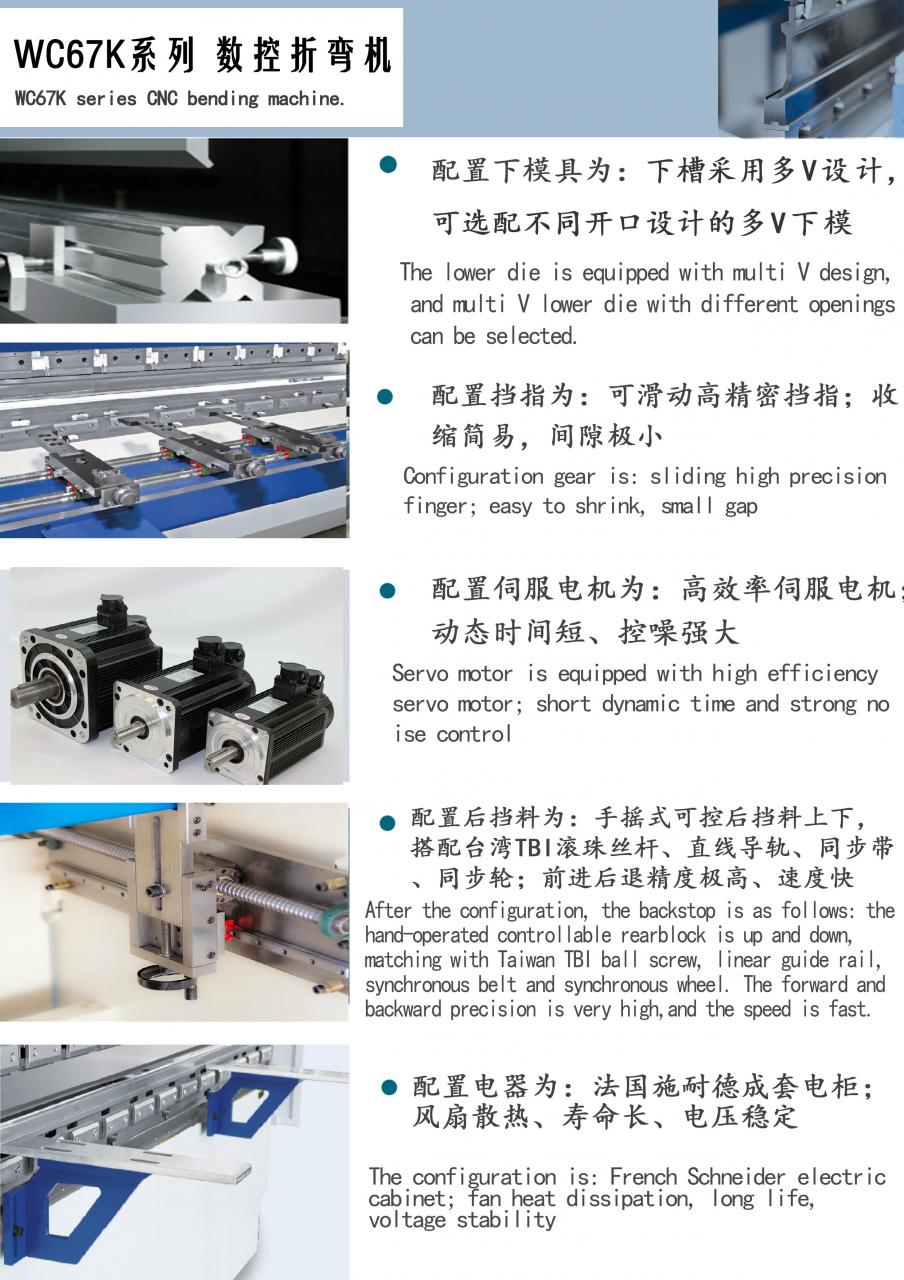

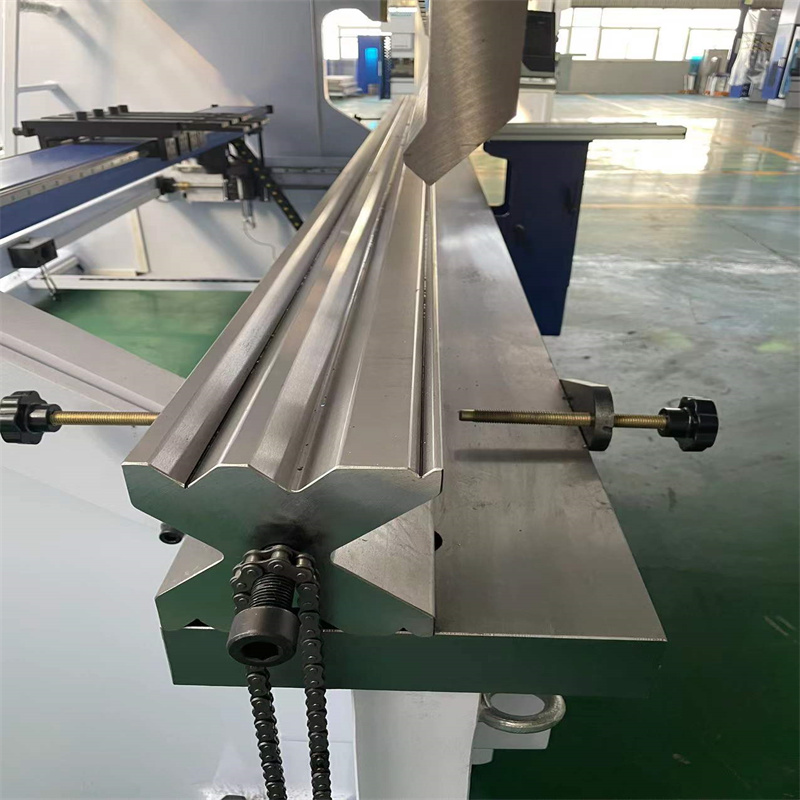

Herramientas superiores seccionadas estándar templadas y rectificadas e inferiores 4V-Die (secciones 4x1000 mm).

Tope trasero servomotorizado (estándar)

Sistema de tope trasero CNC con eje X mediante ejes de husillo de bolas accionados por servomotor de CA y sobre rodamientos lineales con una precisión de 0,01 mm.

El tope trasero tiene suficiente resistencia mecánica y rigidez con una estructura de tope tipo tanque.

Husillo de bolas de alta precisión y guía lineal. Diseño particular de tope para los dedos, amplía el rango del tope trasero.

Modelos	Presión normal (Kn)	Longitud de Mesa (mm)	Distancia Entre Vivienda (mm)	Garganta Profundidad (mm)	Carrera (mm)	Abierto Altura (mm)	Principal Motor (Kw)	Peso (t)	Dimensiones totales (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Detalles

• Carrera deslizante (mm): 250 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 400 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 3200
• Ancho de la mesa de trabajo (mm): 200 mm
• Dimensión: 4000x2250x4060mm
• Estado: Nuevo
• Lugar de origen: Anhui, China
• Material/metal procesado: latón/cobre, acero inoxidable, acero al carbono, aluminio, PVC
• Automatización: Automática
• Servicios Extras: Formado de extremos
• Año: 2021
• Peso (KG): 6000
• Potencia del motor (kw): 18,5 kw
• Puntos clave de venta: precio competitivo
• Garantía: 2 años
• Industrias aplicables: industria automotriz, industria de estructuras de acero, industria eléctrica, industria de autopartes, industria de ascensores, ingeniería energética, barcos y contenedores, equipos de cocina, industria no estándar, industria de puertas de acero inoxidable
• Ubicación de la sala de exposición: Reino Unido, ninguna
• Tipo de marketing: Producto nuevo 2020
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: Motor
• Sistema CNC:: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
• Palabra clave:: Freno de prensa
• Materia prima:: Laminación de láminas / placas
• Tipo:: Herramientas de doblado hidráulicas
• Eje de control CNC:: Coronación del eje Y1 Y2 X/Y1 Y2 X W
• Componentes eléctricos:: Schneider Electrical del francés
• Potencia del motor:: Siemens de Alemania
• BackGauge & RAM Drive:: Inversor de Schneider Electrical
• Husillo de bolas/varilla pulida:: HIWIN de la marca de Taiwán
• Color:: Opcional
• Certificación: ce
• Servicio posventa proporcionado: soporte técnico de video, soporte en línea
• Después del servicio de garantía: soporte técnico de video, soporte en línea
