Máquina plegadora hidráulica CNC modelo Wc67k-80tx3200

Aplicación del producto

Nuestra gama de plegadoras hidráulicas es simple de usar, fácil de arrancar y conveniente para el mantenimiento. Es la máquina principal en el mercado de doblado de metales, ampliamente utilizada en las industrias de procesamiento de chapa.

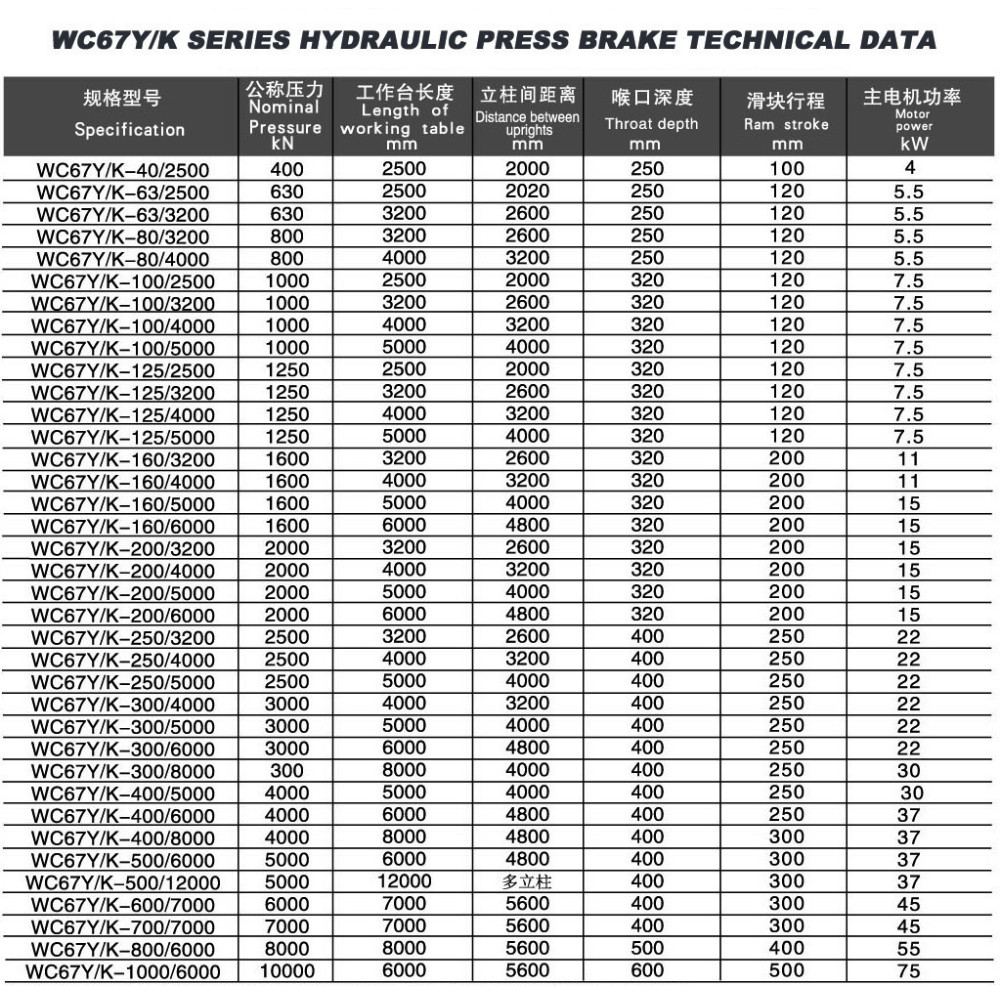

PARÁMETRO TÉCNICO
1	Modelo de máquina	WC67Y-100TX3200
2	Presión nominal	KN	1000
3	Longitud de la mesa de trabajo	milímetro	3200
4	La fuerza de la hoja de corte	MPa	ób≤450
5	La profundidad de la garganta	milímetro	320
6	Golpe de carnero	milímetro	120
7	Altura máxima abierta	milímetro	380
8	Potencia del motor principal	kilovatios	7.5

Principales características

1. Diseño aerodinámico de la UE, todos los componentes de la máquina están diseñados bajo las instrucciones del diseño asistido por computadora y el software de CAD/CAE/CAM para garantizar completamente la intensidad y rigidez de todos los componentes.

2. Los ingenieros de RAYMAX utilizan SolidWorks 3D paramétrico utilizando análisis FEM y DOE, así como análisis estático y de mecanismos.

3. Todo el cuerpo de la máquina es un conjunto soldado monobloque total con aceros de alta calidad. Después del procedimiento de soldadura, el cuerpo de la máquina se fresará para garantizar el equilibrio y la precisión.

4. El mecanismo síncrono mecánico y la compensación compleja están diseñados para aumentar la precisión de las piezas de trabajo.

5. Adopte un sistema hidráulico integrado, más confiable y fácil de mantener.

6. La carrera y la distancia del tope trasero se ajustan mediante el motor y se ajustan bien a mano, el ajuste se muestra mediante medidores digitales

7. El modo de funcionamiento continuo, simple y en pulgadas está diseñado para la máquina, y los relés de tiempo pueden controlar el tiempo de inversión y mantenimiento.

8. Diseño de seguridad de preocupación humanista en todos los detalles y también los detalles científicos a través del estándar RAYMAX.

Equipamiento estandar

1. Compensación de cuña en la sujeción del punzón superior

2. Brazos de soporte de placa

3. Dedo de tope trasero plegable

4. Troqueles superiores estándar y troqueles inferiores Multi-V

5. Protección de sobrecarga hidráulica y eléctrica

6. Brazo de escuadra y brazos de soporte delanteros

7. Los troqueles se pueden diseñar según los requisitos del cliente. La máquina estará equipada con moldes/matrices estándar y se enviará el dibujo. Y los moldes/troqueles no estándar se pueden diseñar si los clientes pueden proporcionar el dibujo de moldes/troqueles o las piezas de trabajo, diseñaremos. El molde superior se puede hacer en sección.

8. Motor SIEMENS o motor de alta calidad China Hanneng

9. Sistema hidráulico Bosch Rexroth de Alemania o sistema hidráulico Youtong de nivel superior de CHINA.

10. Bomba de engranajes hidráulica SUNNY de EE. UU. o Bomba de engranajes hidráulica de alta calidad de CHINA Shanghai YONGMING que se utiliza para la industria aeronáutica china.

11. Las piezas de sellado serán de JAPAN VALQUA.

12. Elementos eléctricos principales de Alemania SIEMENS o Francia SCHNEIDER.

13. Husillo de bolas HIWIN de Taiwán y varilla pulida con una precisión de 0,05 mm.

14. Sistema ESTUN E21 NC u otro sistema de control cnc.

Características del sistema del controlador NC E21

1. Control de posicionamiento del tope trasero.

2. Control de posicionamiento inteligente.

3. Posicionamiento unilateral y bidireccional que elimina la holgura del husillo de manera efectiva.

4. Funciones de retracción.

5. Búsqueda automática de referencias.

6. Copia de seguridad y restauración de parámetros de una tecla.

7. Indexación de posición rápida.

8. Espacio de almacenamiento de 40 programas, cada programa tiene 25 pasos.

9. Protección de apagado.

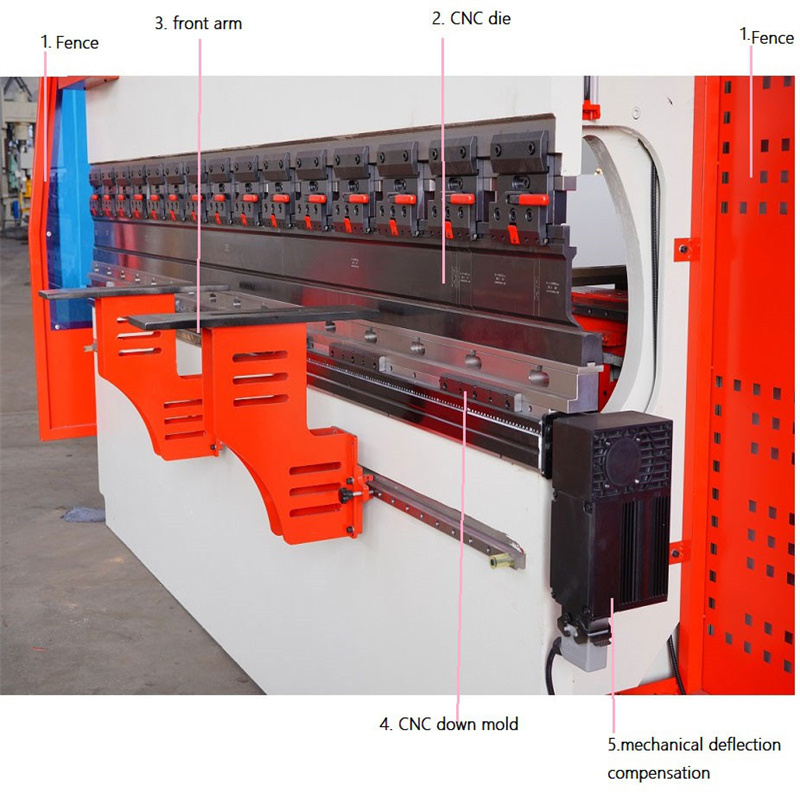

10. mm/pulgadas, chino/inglés. Imágenes detalladas

¿Cómo contar el poder de flexión?

8 (relación) x 2 mm (grosor) x 2,5 metros (ancho) = 40
Por lo tanto, necesita la plegadora WC67Y-40T/2500 para doblar acero dulce de 2 mm de espesor x 2500 mm de ancho.

Preguntas más frecuentes

Q1. ¿Es usted una fábrica o una empresa comercial y dónde se encuentra?

R: somos una fábrica ubicada en Anhui, China, el transporte es conveniente.

Q2. ¿Cuánto dura el período de garantía de su máquina?

R: 12 meses. Nuestra máquina viene con 1 año de garantía, excepto por las piezas desgastadas y los daños ocasionados por el uso inadecuado/negligencia. Después de este período, aún puede disfrutar de nuestro servicio todo el tiempo.

Q3. ¿Su empresa cuenta con alguna certificación?

R: Sí. Tenemos CE, ISO 9001, etc.

Q4. ¿Tiene instrucciones de funcionamiento de la máquina?

R: Sí. Tenemos instrucciones de funcionamiento de la máquina en inglés junto con la máquina.

P5. ¿Cuál es el tiempo de entrega?

R: Por lo general, se tarda entre 15 y 25 días hábiles en finalizar un pedido. El tiempo exacto de entrega se confirmará mediante una comunicación adicional.

P6. ¿Puedo poner mi propio LOGOTIPO en los productos?

R: Sí. Puedes poner tu propio LOGOTIPO en los productos. Productos relacionados ",

Detalles

• Carrera deslizante (mm): 120 mm
• Nivel Automático: Semiautomático
• Profundidad de garganta (mm): 320 mm
• Tipo de máquina: Barra de torsión
• Longitud de la mesa de trabajo (mm): 3200
• Ancho de la mesa de trabajo (mm): 200 mm
• Dimensión: 3300x1500x2200 mm
• Estado: Nuevo
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio, plástico, PVC, acero al carbono, acero inoxidable, aluminio
• Automatización: Automática
• Servicios Extras: Formado de extremos
• Peso (KG): 6000
• Potencia del motor (kw): 7,5 kw
• Puntos clave de venta: precio competitivo
• Garantía: 2 años
• Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación, fábricas de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, tiendas de alimentos, imprentas, trabajos de construcción, energía y minería, tiendas de alimentos y bebidas , Otro, Empresa de publicidad
• Ubicación de la sala de exposición: Estados Unidos, Vietnam, Filipinas, Indonesia, México, Tailandia, Sri Lanka, Bangladesh, Malasia
• Tipo de marketing: Producto ordinario
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: cojinete, motor, engranaje, PLC
• Nombre del producto: freno de prensa hidráulica
• Color: Personalizado
• Voltaje: 220V/380V/415V/440V/personalizado
• Tipo: máquina dobladora de metal hidráulica
• Elementos eléctricos: Alemania Siemens
• Sistema de Control: Estún E21
• Peso: 6000 kg
• Certificación: ISO 9001:2000
• Servicio posventa proporcionado: soporte en línea
