máquina automática del freno de la prensa del freno hidráulico del CNC de la chapa de 40t 2500m m

Principales características

El fuselaje adopta soldadura integral y estructura de procesamiento integral.

Los componentes principales del fuselaje son analizados por el software de análisis de elementos finitos ANSYS para garantizar la confiabilidad y precisión del fuselaje.

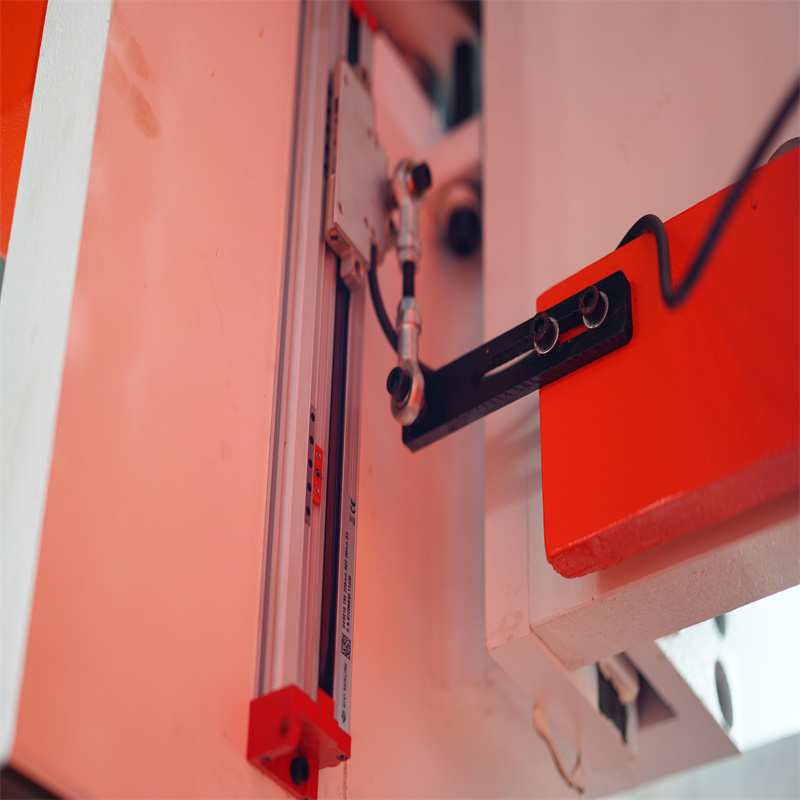

Al adoptar el método de control de circuito cerrado compuesto por una servoválvula electrohidráulica alemana y una regla de rejilla, la precisión de retroalimentación de la posición del control deslizante es alta, la operación es precisa y estable, el rendimiento de sincronización es bueno y la precisión de flexión es alta.

El sistema de control numérico puede realizar las funciones de programación gráfica de ángulo de flexión, compensación de corrección de ángulo, cálculo automático y ajuste automático de la presión de flexión, cálculo automático de la cantidad de compensación de deformación de la mesa de trabajo, la longitud desplegada de la pieza de trabajo y la parte posterior automática. calibre del tope trasero.

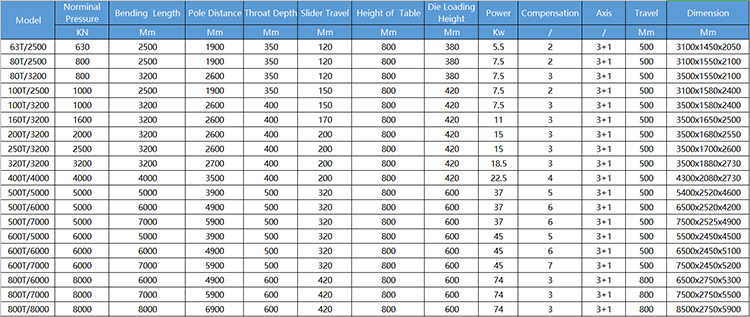

Parámetros del producto

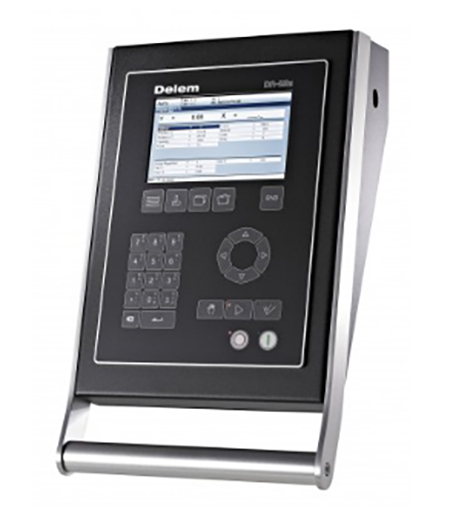

Controlador DA52S

1. Programación rápida de una página
2. Navegación con teclas de acceso rápido
3. TFT en color de pantalla ancha de 7"
4. Hasta 4 ejes
5. Control de coronación
6. Biblioteca de herramientas/materiales/productos
7. USB, interfaz de periféricos
8. Algoritmos avanzados de control del eje Y para válvulas de circuito cerrado y de circuito abierto
9. Controlador basado en panel con carcasa opcional.

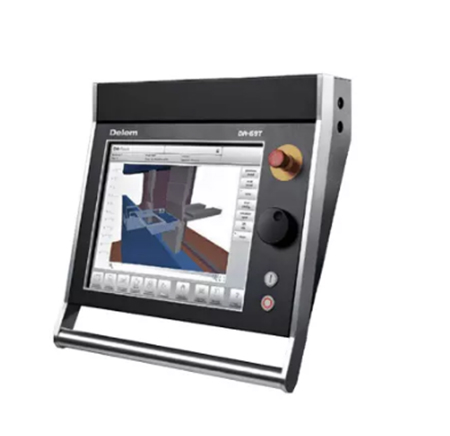

Controlador DA69T

1. Modo de programación de pantalla táctil gráfica 2D y 3D.
2. Visualización 3D en simulación y producción.
3. TFT en color de alta resolución de 17"
4. Paquete completo de aplicaciones de Windows
5. Compatibilidad con modusys Delem
6. USB, interfaz periférica
7. Arquitectura de sistema abierto
8. Interfaz de flexión y corrección del sensor.

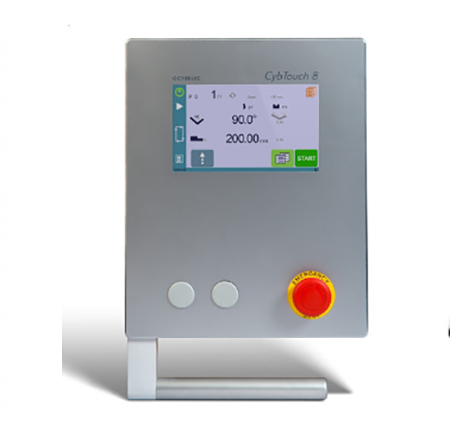

Controlador CT8

1. Pantalla táctil grande, color brillante, alto contraste.
2. Interfaz conveniente, pantalla clara y botones de iconos grandes.
3. Interfaz hombre-máquina visual, amigable y fácil de operar.
4. La programación perfecta puede mejorar la eficiencia del doblado de varios pasos por lotes.
5. Es muy conveniente doblar la página en un solo paso.

Motor

El uso del motor Siemens garantiza la vida útil de la máquina y mejora la estabilidad de trabajo de la máquina.

Bomba

El uso de la bomba de aceite Germant Voith garantiza la vida útil del aceite y reduce el ruido durante el trabajo.

Válvula hidráulica

El bloque de válvulas hidráulicas integrado Bosch Rexroth de Alemania, la transmisión hidráulica con alta confiabilidad, el sistema hidráulico integrado puede aliviar de manera efectiva los problemas causados por la fuga de fluido hidráulico.

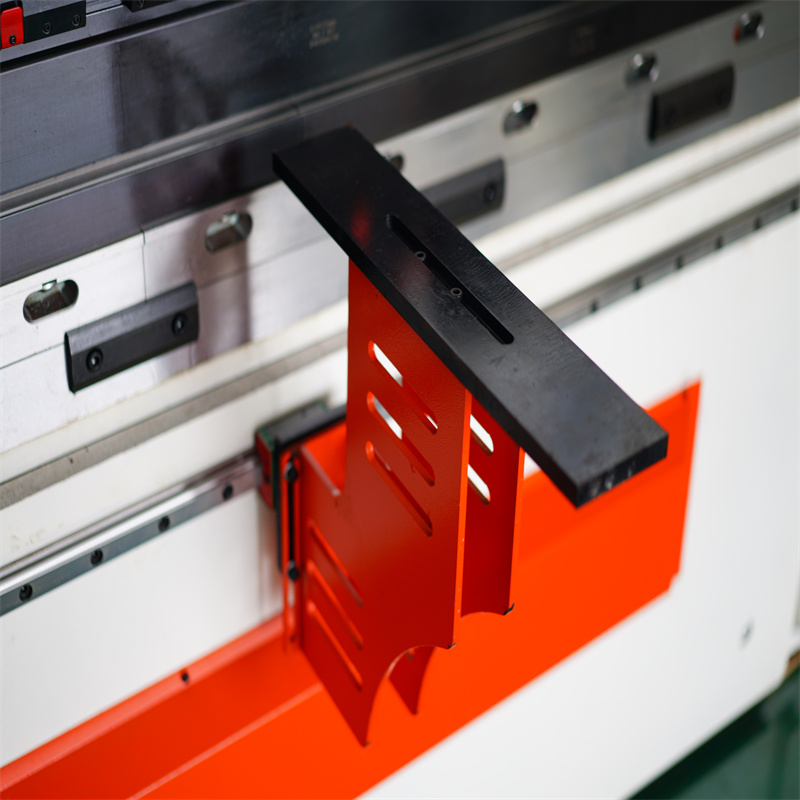

Husillo de bolas y guía Rall

Uso de husillo de bolas HIWIN y guía lineal para mejorar la precisión del tope trasero de la máquina.

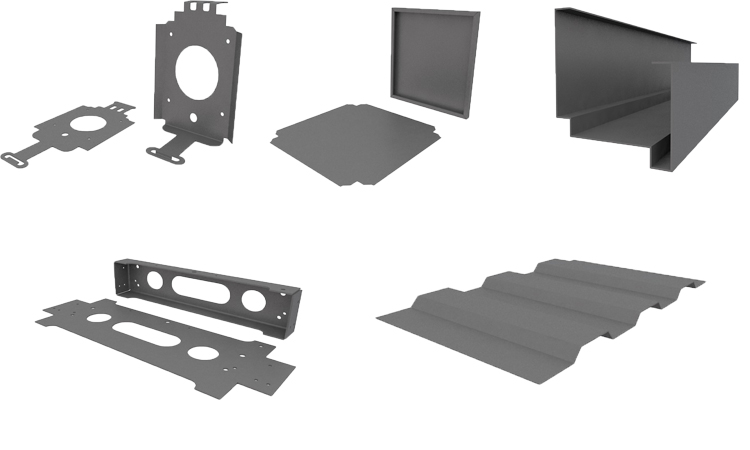

Muestra de flexión

Nuestros servicios

Pre-servicio

Le ayudaremos a confirmar el modelo de nuestra máquina de acuerdo con la información de la tubería ofrecida.

Le invitamos a ver cómo funciona nuestra máquina en la fábrica antes de realizar un pedido con nosotros.

Servicio postventa:

1. Nuestra máquina es fácil de usar. El manual de operación y el video de enseñanza se enviarán con la máquina. También ofrecemos capacitación gratuita en nuestra fábrica, el siguiente es nuestro contenido de capacitación: función detallada de nuestra máquina, 1 hora; Uso de control NC, 0,5 horas; Instalación y ajuste de herramientas, 0,5-1 horas; Mantenimiento y reparación, 0,5-1 horas; Operación real según productos del cliente, 1-2 horas. Durante el periodo de formación, ofrecemos recogida gratuita, hotel y comida.

2. Garantizamos la calidad de la máquina durante 13 meses, durante este período, si las piezas de repuesto de la máquina no están dañadas por el hombre, podemos enviar el componente al cliente por DHL, TNT libremente.

3. Nuestra fábrica brinda el servicio para el cliente para siempre, si el cliente necesita ayuda con la operación, brindamos un servicio de respuesta en línea las 24 horas.

Detalles

• Carrera deslizante (mm): 160 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 320 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 2500 mm
• Ancho de la mesa de trabajo (mm): 190 mm
• Dimensión: 2700*1340*2000mm
• Estado: Nuevo
• Material / Metal Procesado: Acero Inoxidable, Aluminio
• Automatización: Automática
• Servicios Extras: Mecanizados
• Año: 2021
• Peso (KG): 8500
• Potencia del motor (kw): 11 kw
• Puntos clave de venta: alta precisión
• Garantía: 2 años
• Industrias aplicables: planta de fabricación, obras de construcción
• Ubicación de la sala de exposición: Canadá, Estados Unidos, Vietnam, Filipinas, Indonesia, México, Rusia
• Tipo de marketing: Producto ordinario
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 1 año
• Componentes principales: cojinete, motor, bomba, PLC, recipiente a presión
• Pantalla digital opcional: DA52S, DA58T, DA66T
• Rango de calibre trasero: 10-600 mm
• Válvula: Rexroth, Alemania
• Color: azul y blanco/personalizado
• Fuerza nominal: 400KN
• distancia entre polos: 2700mm
• profundidad de la garganta: 350 mm
• Recorrido del deslizador: 150
• Artículo: tonelada grande tándem da-69t máquina de freno de prensa de freno cnc hidráulica inteligente
• Certificación: ce
