Wc67k-400T Cnc Plc Máquina dobladora de hojas manual Nc Prensa hidráulica Máquina de freno

Descripción del producto

El sistema de control numérico especial está equipado con el bastidor principal de la máquina plegadora hidráulica.

La función de programación de varios pasos de trabajo puede lograr una operación automática y un posicionamiento continuo de los procedimientos de varios pasos, así como un ajuste automático de precisión para las posiciones del tope trasero y el bloque deslizante.

La máquina cuenta con la función de conteo de dobleces, para una visualización en tiempo real de la cantidad de procesamiento, memoria de fallas de energía de las posiciones del tope y el bloque deslizante, así como los procedimientos y parámetros.

El tornillo de avance con rodamiento de bolas y el riel de guía lineal importados se utilizan para el tope trasero, para garantizar la precisión de posicionamiento del tope trasero, para que la precisión de procesamiento de la máquina sea mayor.

Rendimiento y características:

1. El cuerpo de la máquina está en una estructura soldada y procesada en general, y el software de análisis de elementos finlte ANSYS se aplica a las partes principales del cuerpo de la máquina para el análisis, lo que garantiza la confiabilidad de la máquina herramienta y la precisión de toda la máquina.

2. El modo de control de circuito cerrado compuesto por una servoválvula electrohidráulica importada de Alemania y una regla de rejilla importada se adopta para los cilindros de aceite principales en ambos lados, para romper el patrón de control de carrera de las máquinas dobladoras tradicionales de tope mecánico - tipo r, típico de alta Precisión de retroalimentación para la posición del bloque deslizante, operación precisa y estable, buen rendimiento de sincronización y alta precisión de posicionamiento repetido del bloque deslizante.

3. Las piezas importadas se utilizan para todas las piezas funcionales en el tope trasero para garantizar la precisión de parada del tope trasero y el mecanismo del tope trasero tendrá múltiples ejes de parada para funciones más completas según los requisitos del cliente.

4. Se adopta un sistema de control integrado importado de Alemania para todo el sistema hidráulico, para simplificar la instalación de tuberías y garantizar un funcionamiento estable, así como una apariencia simple y agradable de la máquina herramienta.

5. Las placas en forma de C están instaladas en ambos lados del cuerpo de la máquina, y la regla de rejilla de alta precisión está montada en las placas en forma de C, para evitar la influencia sobre la precisión pendiente que surge de la distorsión del cuerpo de la máquina durante el proceso de doblado.

6. El banco de trabajo inferior está equipado con un mecanismo de compensación automática para la desviación hidráulica, para lograr una compensación efectiva libre de zonas muertas con alta precisión de flexión y larga estabilidad garantizada.

El sistema de control numérico se refiere al sistema de control numérico especial para máquinas dobladoras servo electrohidráulicas de la italiana ESA, Holanda DELEM. o empresas suizas CYBELEC, capaces de lograr las funciones de programación gráfica para el ángulo de flexión, compensación para la modificación del ángulo, cálculo y ajuste automáticos de la presión de flexión, cálculo automático de la compensación para la distorsión del banco de trabajo, extensión de la longitud de las piezas de trabajo, presión de flexión para prensado único, distancia abierta , y extracción del tope trasero, etc .

CARACTERÍSTICAS DE UN VISTAZO

Característica del controlador DELEM DA53T:

1. Pantalla TFT en color verdadero de alta resolución de 10,1″.
2. Control de hasta 4 ejes (Y1, Y2 2 ejes auxiliares)
3. Control de compensación de deflexión con modo/material/biblioteca de productos.
4. Admite servo o control de conversión de frecuencia.
5. El algoritmo de control avanzado del eje Y puede controlar tanto la válvula de circuito cerrado como la válvula de circuito abierto.
6. Enlace de computadora dual de red (opcional).
7. Interfaz periférica USB. Software de programación fuera de línea Profile-53tl.

Molde Multi V (opcional)
Sistema de retención trasero

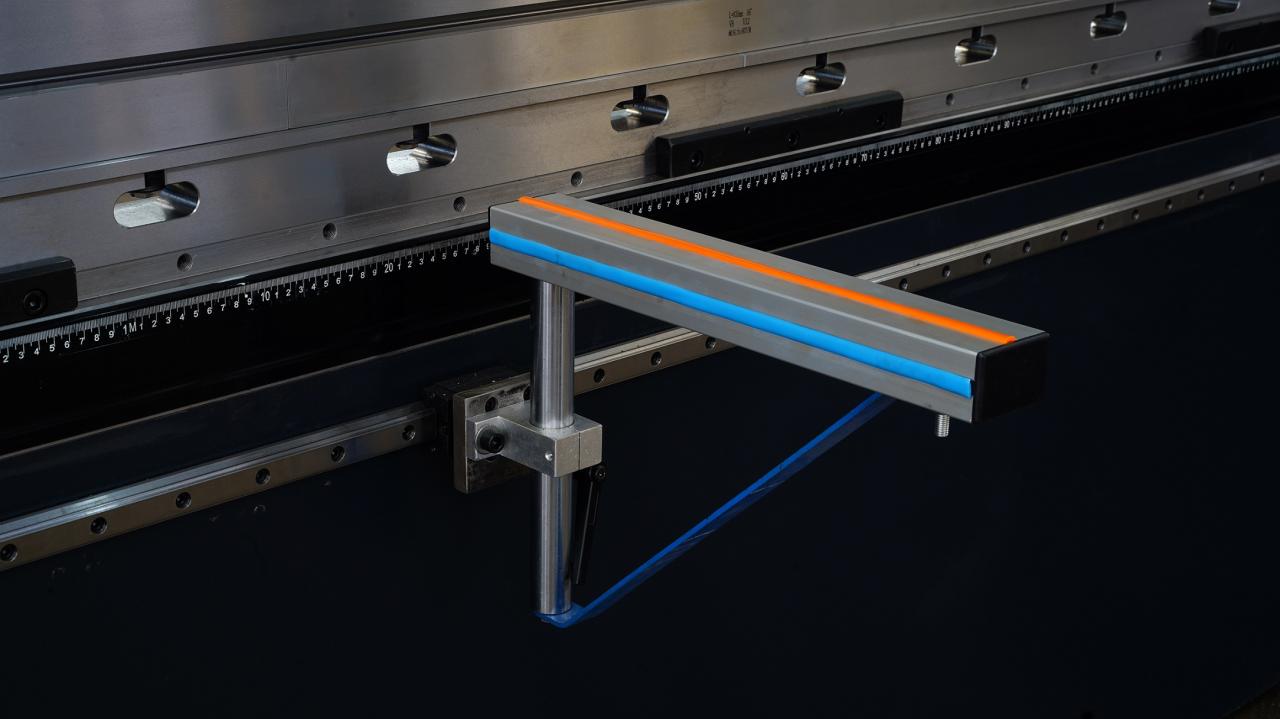

Mover el dispositivo de soporte frontal

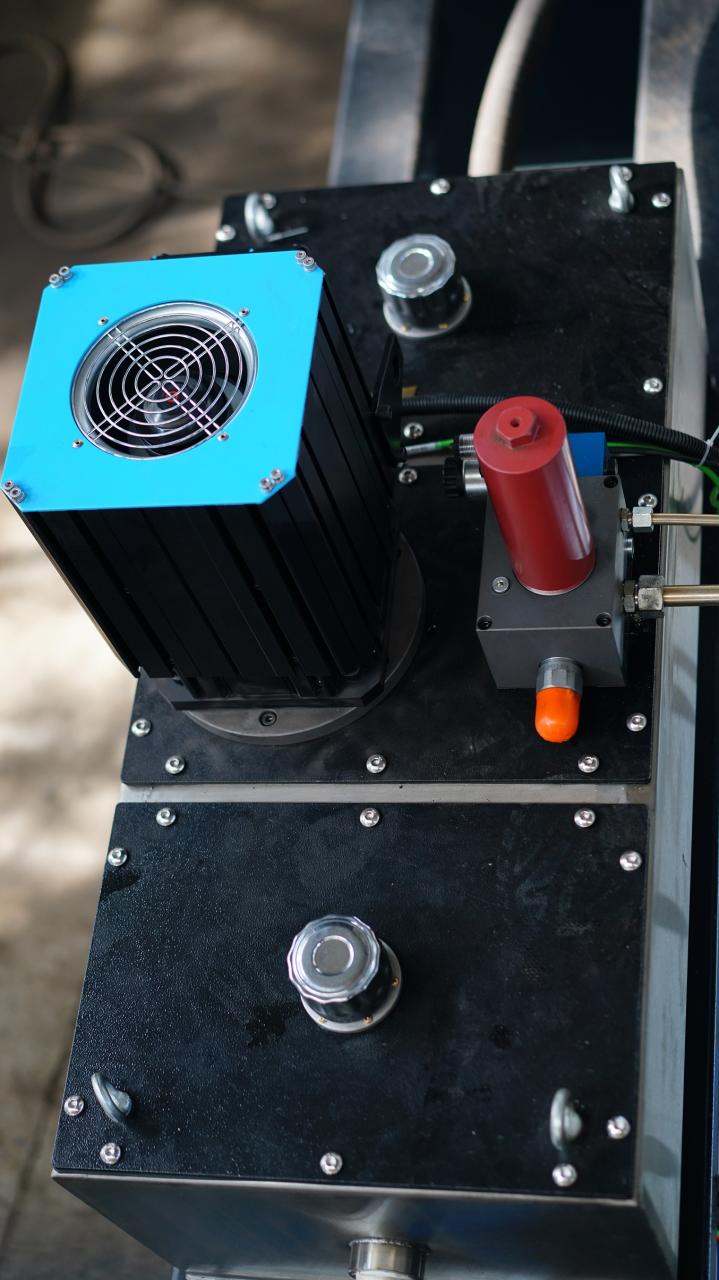

Conjunto del sistema de control de la servobomba


Elevación manual del tope trasero

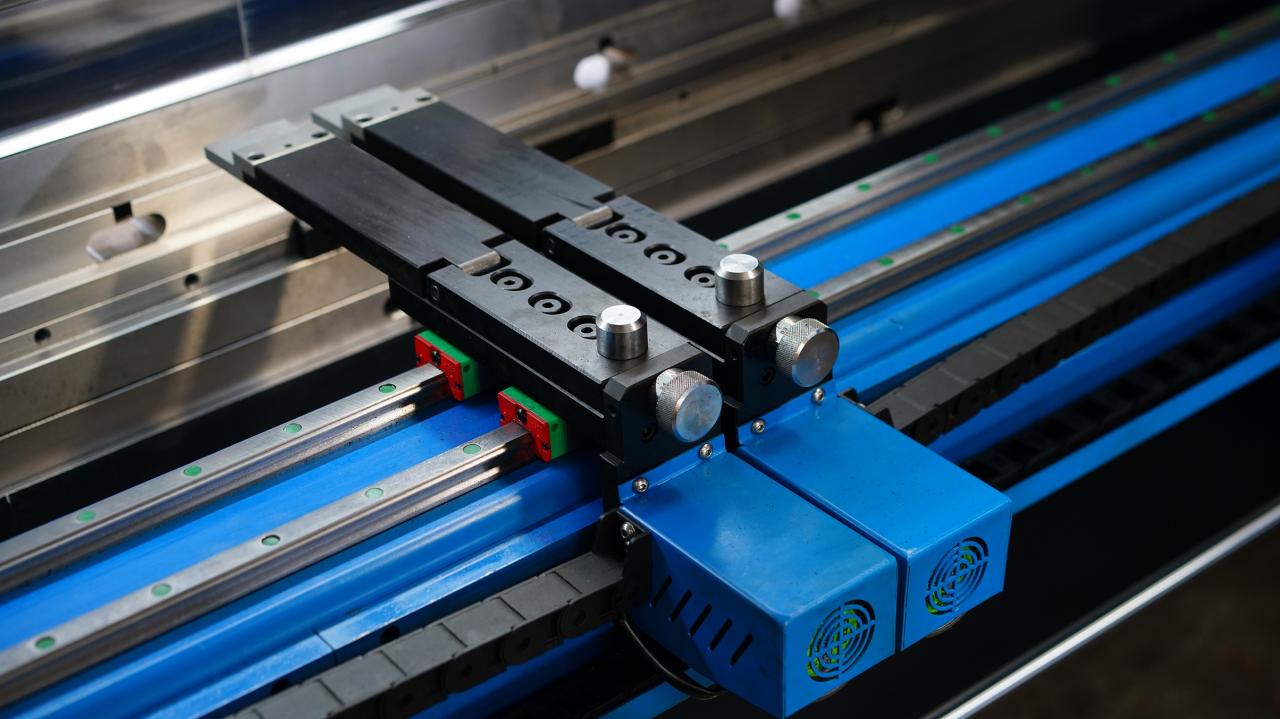

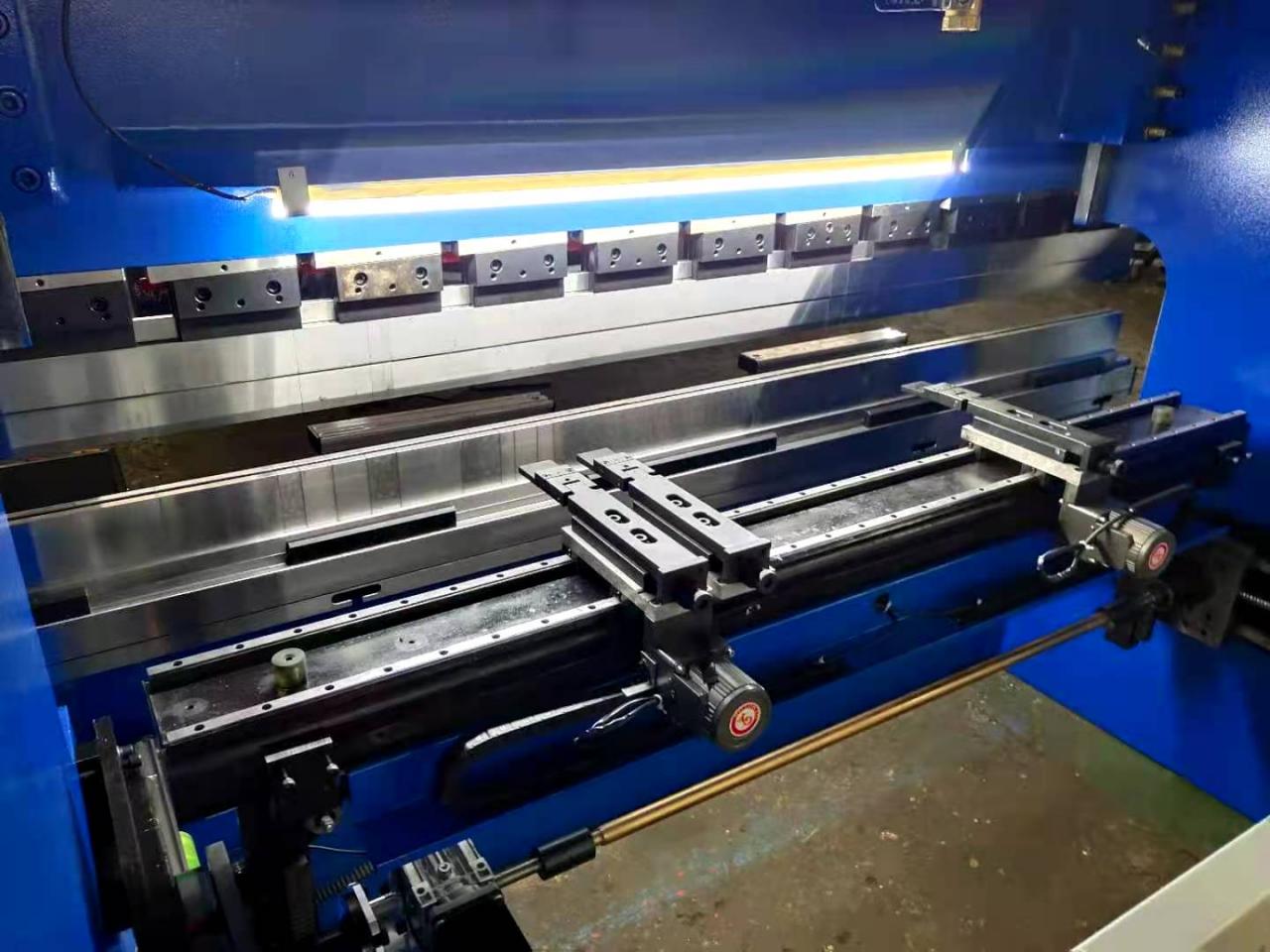

Dedos de tope de alta precisión, guía lineal doble para facilitar el movimiento
La rueda y la correa síncronas proporcionan precisión de movimiento del tope trasero
contactor

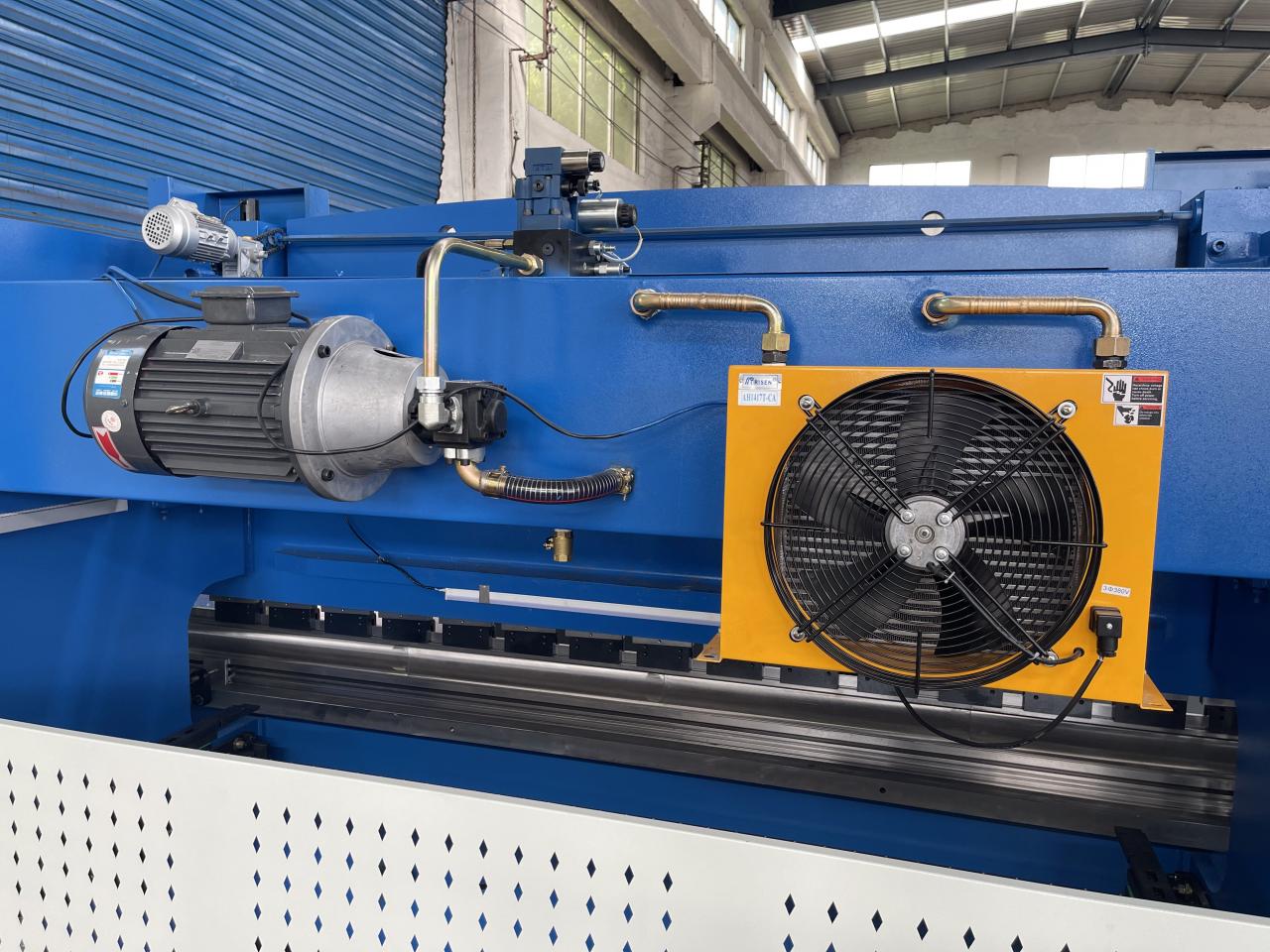

Enfriador de ventilador (Opcional)

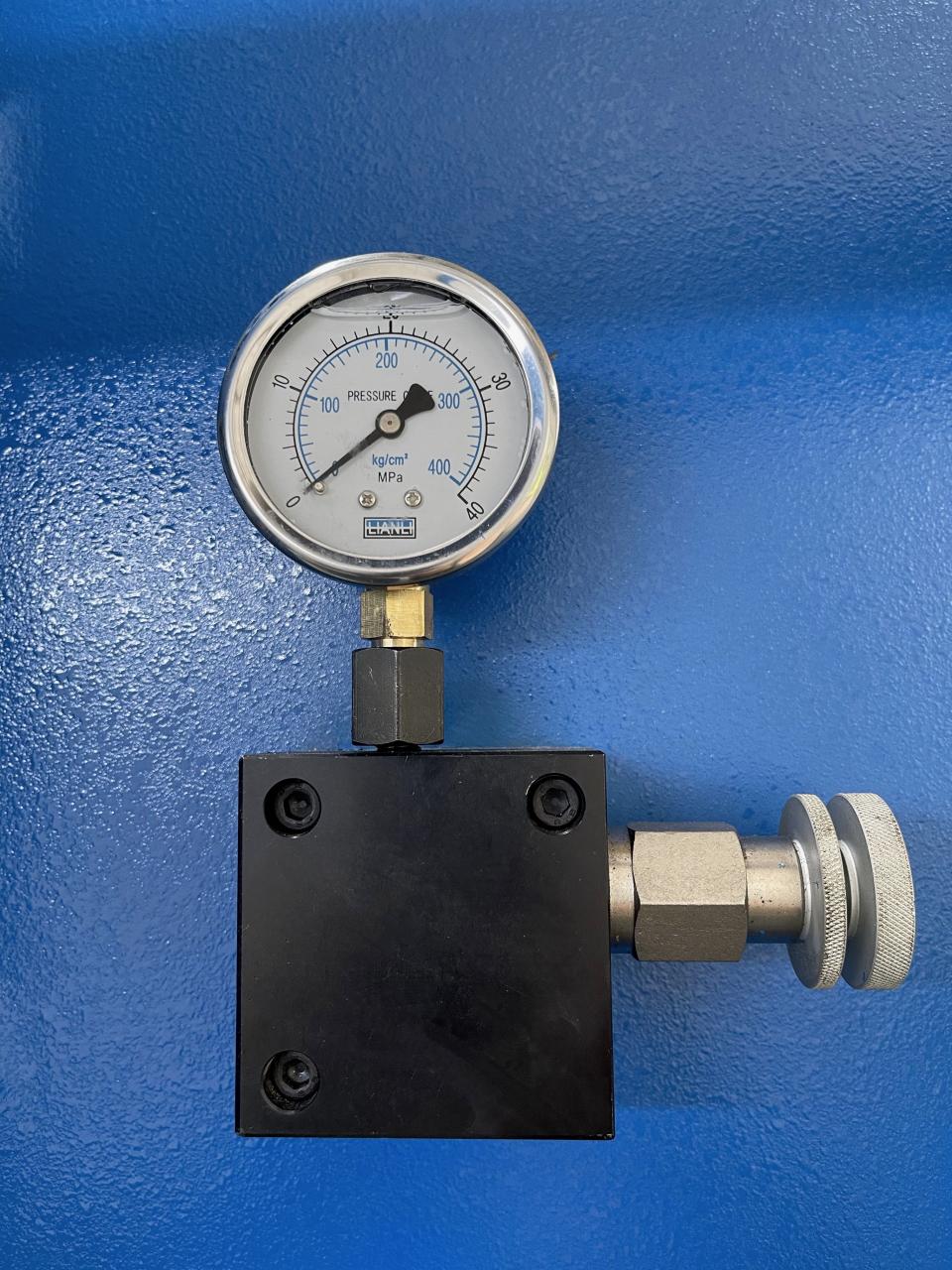

Manómetro

tubo de aceite EMB
proporciona una larga vida útil y sin fugas de aceite

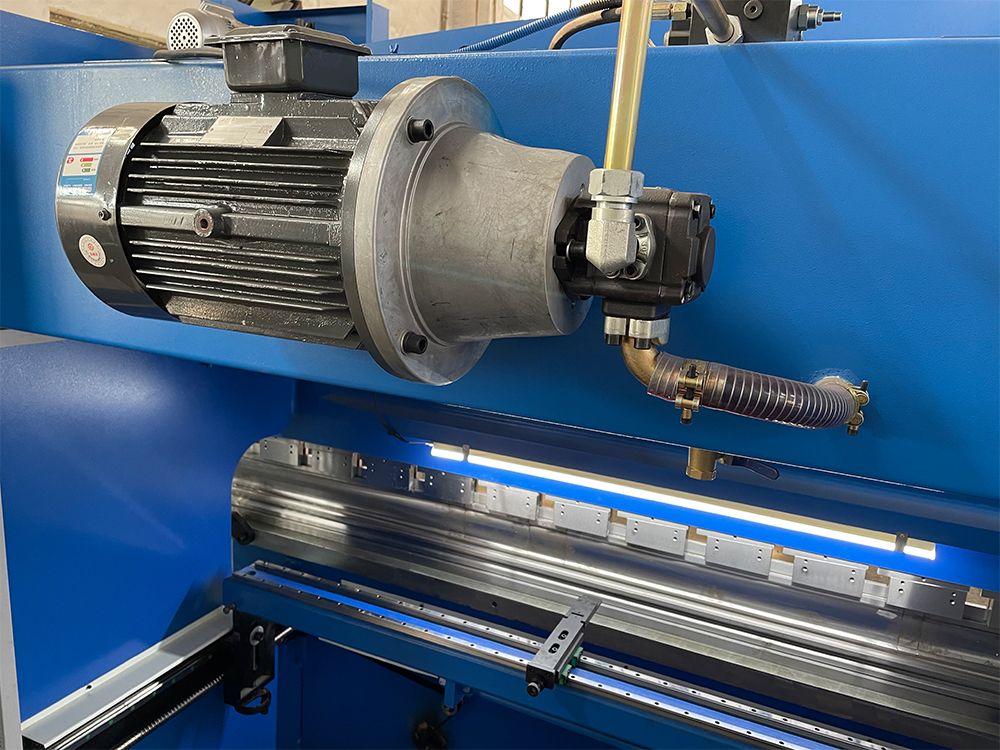

Motor Siemens, bajo ruido de trabajo, larga vida útil
Válvula Bosch Rexroth bajo ruido de trabajo buen rendimiento

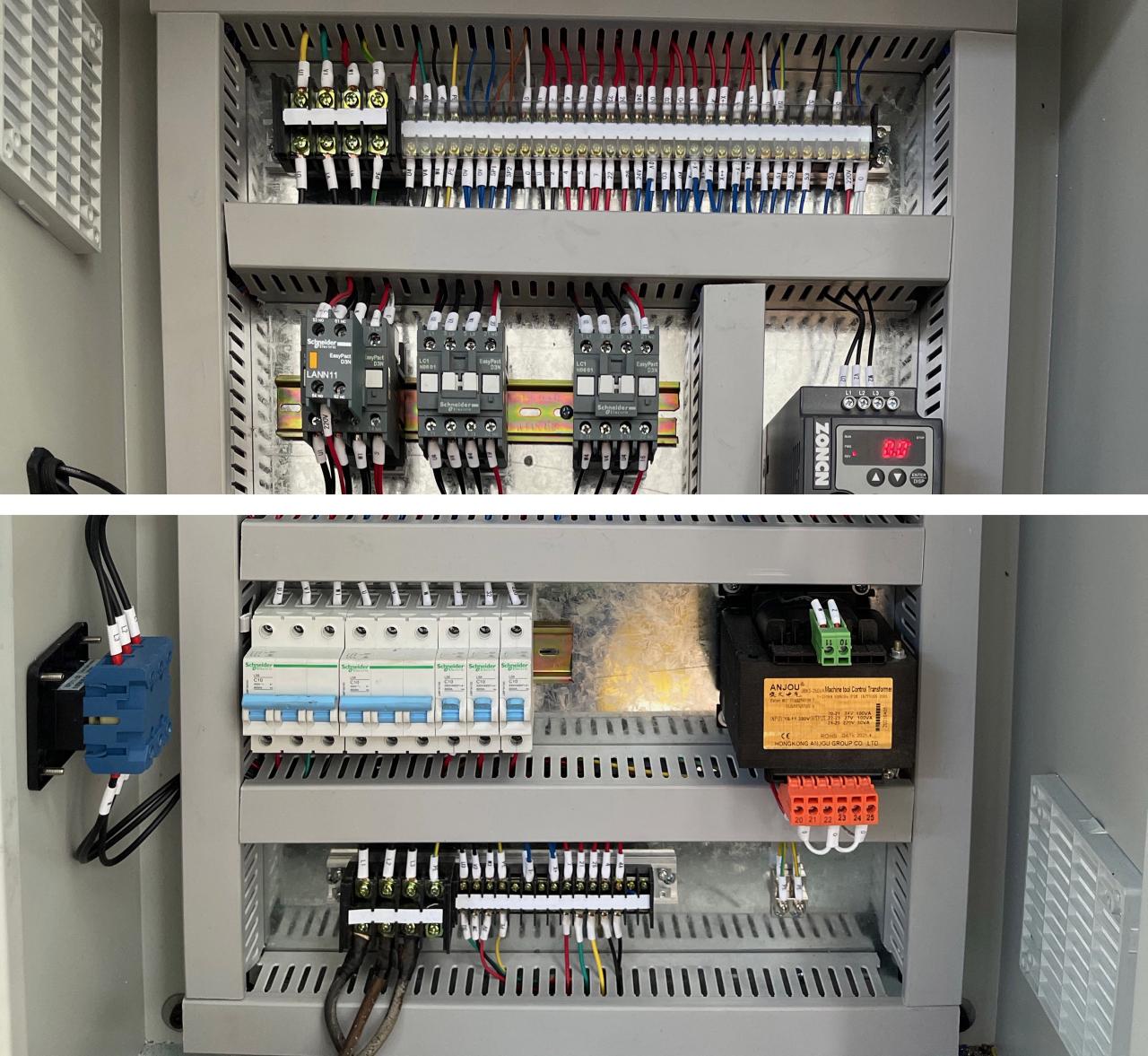

Armario eléctrico con componentes de la marca Schneider

ESPECIFICACIONES DEL PRODUCTO

Artículo	400T/4000	400T/5000	400T/6000
Presión nominal	4000	4000	4000	KN
longitud de la mesa de trabajo	4000	5000	6000	milímetro
Distancia entre agujeros	3000	4000	5000	milímetro
La profundidad de la garganta	400	400	400	milímetro
Golpe de carnero	250	250	250	milímetro
Altura máxima abierta	590	590	590	milímetro
Potencia del motor principal	30	30	30	kilovatios
Dimensión (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	milímetro

Detalles

• Carrera deslizante (mm): 250 mm
• Nivel automático: Totalmente automático
• Profundidad de garganta (mm): 400 mm
• Tipo de máquina: Sincronizada
• Longitud de la mesa de trabajo (mm): 5000 mm
• Ancho de la mesa de trabajo (mm): 200 mm
• Dimensión: 5200*2600*4100mm
• Estado: Nuevo
• Material/metal procesado: latón/cobre, acero inoxidable, ALEACIÓN, acero al carbono, aluminio
• Automatización: Automática
• Servicios Extras: Formado de extremos
• Año: 2021
• Peso (KG): 23000
• Potencia del motor (kw): 30 kw
• Puntos clave de venta: Sostenible
• Garantía: 2 años
• Industrias aplicables: Talleres de materiales de construcción, Talleres de reparación de maquinaria, Planta de fabricación, Trabajos de construcción, Procesamiento de láminas de metal
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2022
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: cojinete, motor, bomba, engranaje, PLC, recipiente a presión, motor, caja de cambios
• Nombre del producto: Máquina plegadora hidráulica CNC
• Sistema de control: E21/DA41S/Cyb Touch8
• Motor: SIEMENS AL LADO
• Sistema Hidráulico: Rexroth
• Componentes eléctricos: Schneider
• Anillo de sello: NOK Japón
• Husillo de bolas/ Guía lineal: HIWIN
• Color: El cliente elige
• Entrega: 15 días
• Característica: alto rendimiento
