Descripción del producto

Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini

1) Prensa plegadora de placa hidráulica WC67K NC con controlador E21

Prensa plegadora de chapa con sistema E21 NC

El convertidor de frecuencia controla el posicionamiento del motor principal del eje X, Y: SIEMENS Germay

Válvula:Bosch Rexroth Alemania

Electricidad: Schneider Francia

1. El diseño cumple con los estándares internacionales de la UE. El fuselaje elimina la tensión interna mediante el recocido y garantiza una mayor precisión y resistencia. Todas las máquinas están diseñadas utilizando la programación SOLID WORKS 3D y fabricadas con acero de calidad ST44-1 mejorado con la última tecnología.

2. La máquina dobladora de eje de torsión de la serie WC67K utiliza el sistema de control Chines ESTUN NC para ayudarlo a aumentar su productividad y mantener el costo más bajo y los costos de mantenimiento más bajos. La alta calidad y el doblado repetitivo se obtienen mediante el uso de cilindros y válvulas sincronizados.

3. El sistema de control de programación del sistema E21 y el inversor realizan la función de posicionamiento preciso del eje X y el eje Y.

4. Tecnología de control hidráulico de respuesta de frecuencia de vanguardia, la viga superior rígida funciona con cojinetes de 8 puntos con una precisión de flexión de /-0,01 mm

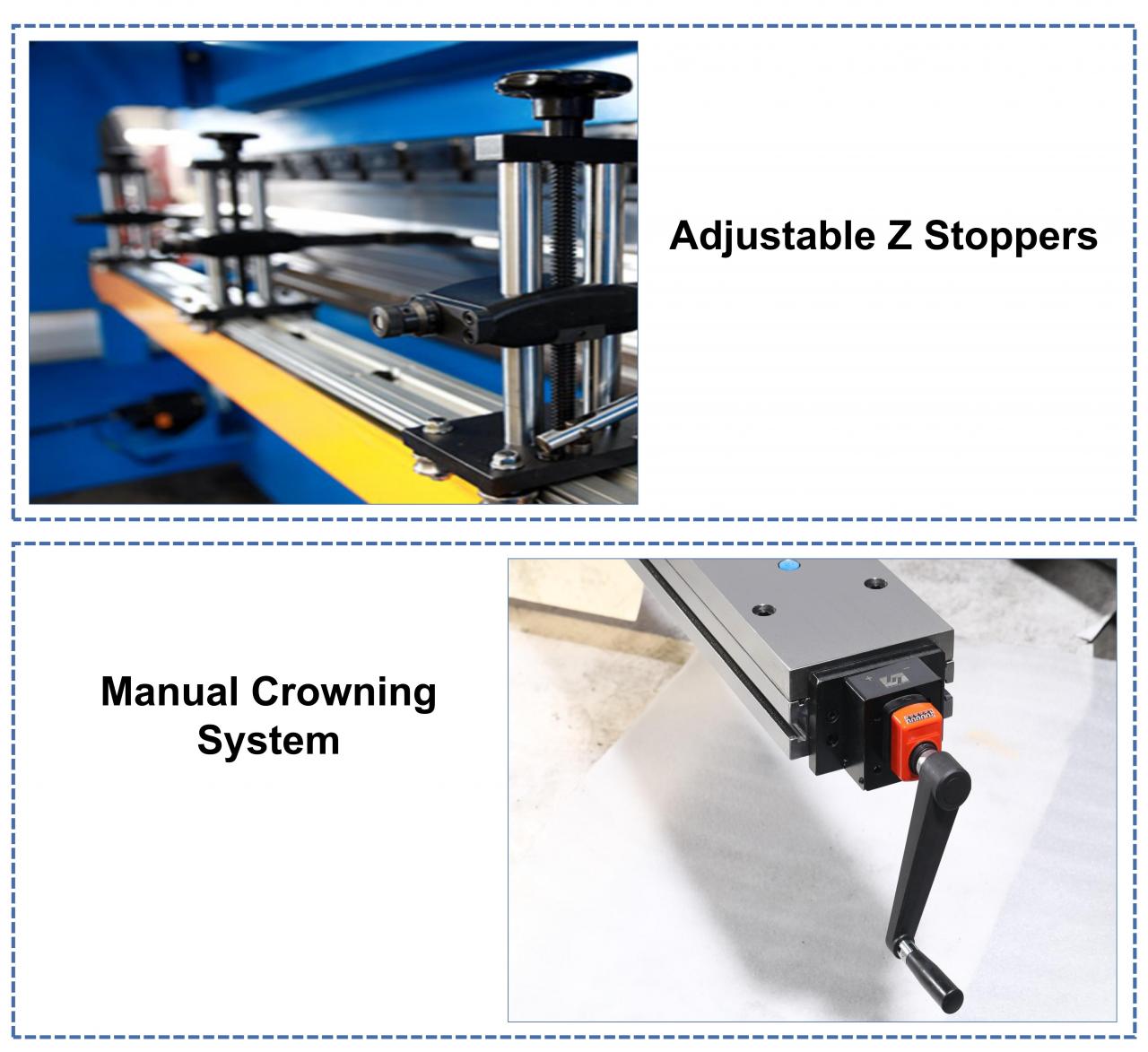

5. Función opcional de compensación del eje V y seleccione el molde apropiado para doblar fácilmente piezas de trabajo de formas complejas. Equipo estándar。

Controlador chino E21 NC

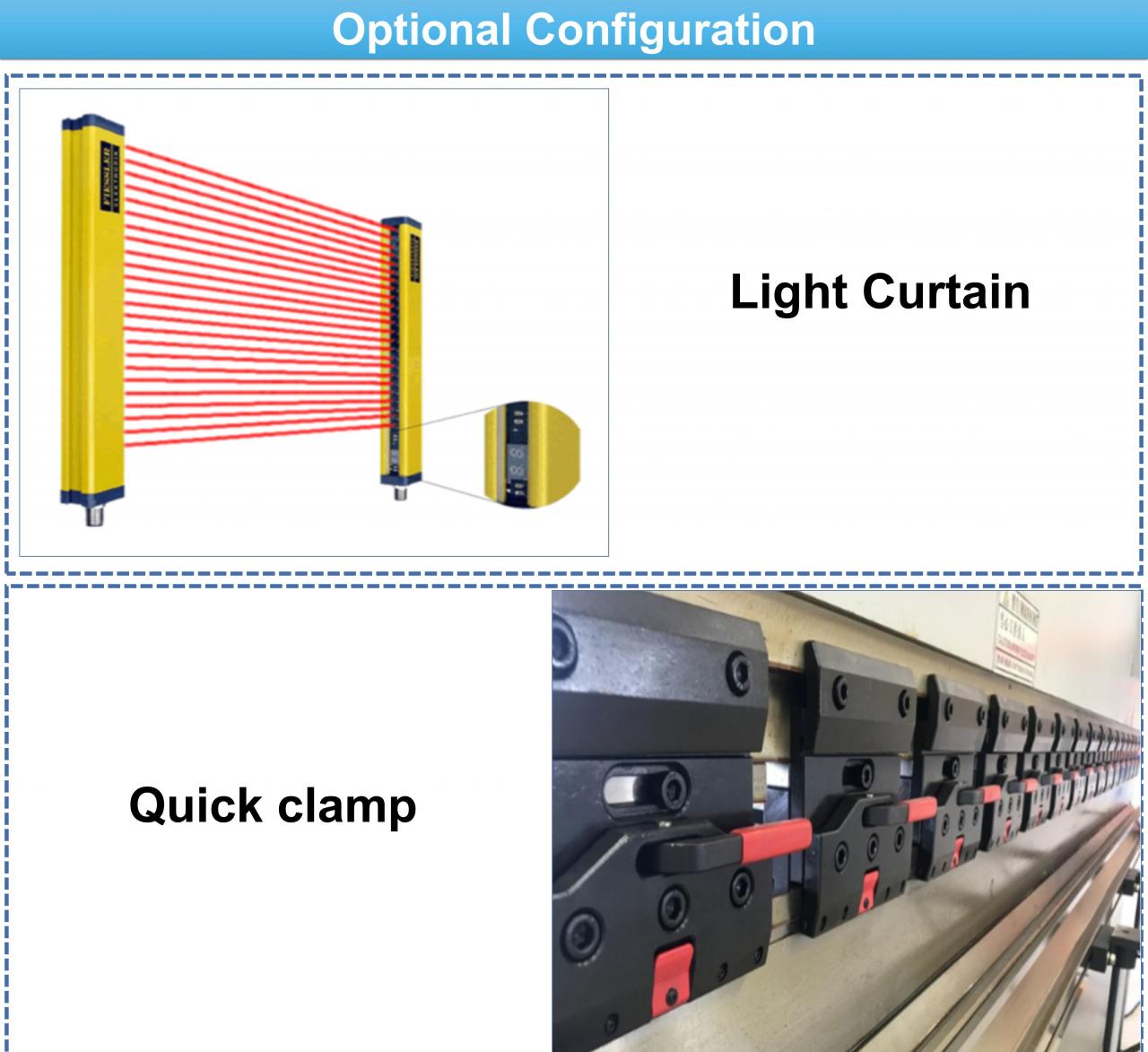

1. Los protectores de luz garantizan la seguridad de los operadores durante la operación

2. El ajuste de control del sistema del eje Y y el eje X y el convertidor de frecuencia controla su posicionamiento.

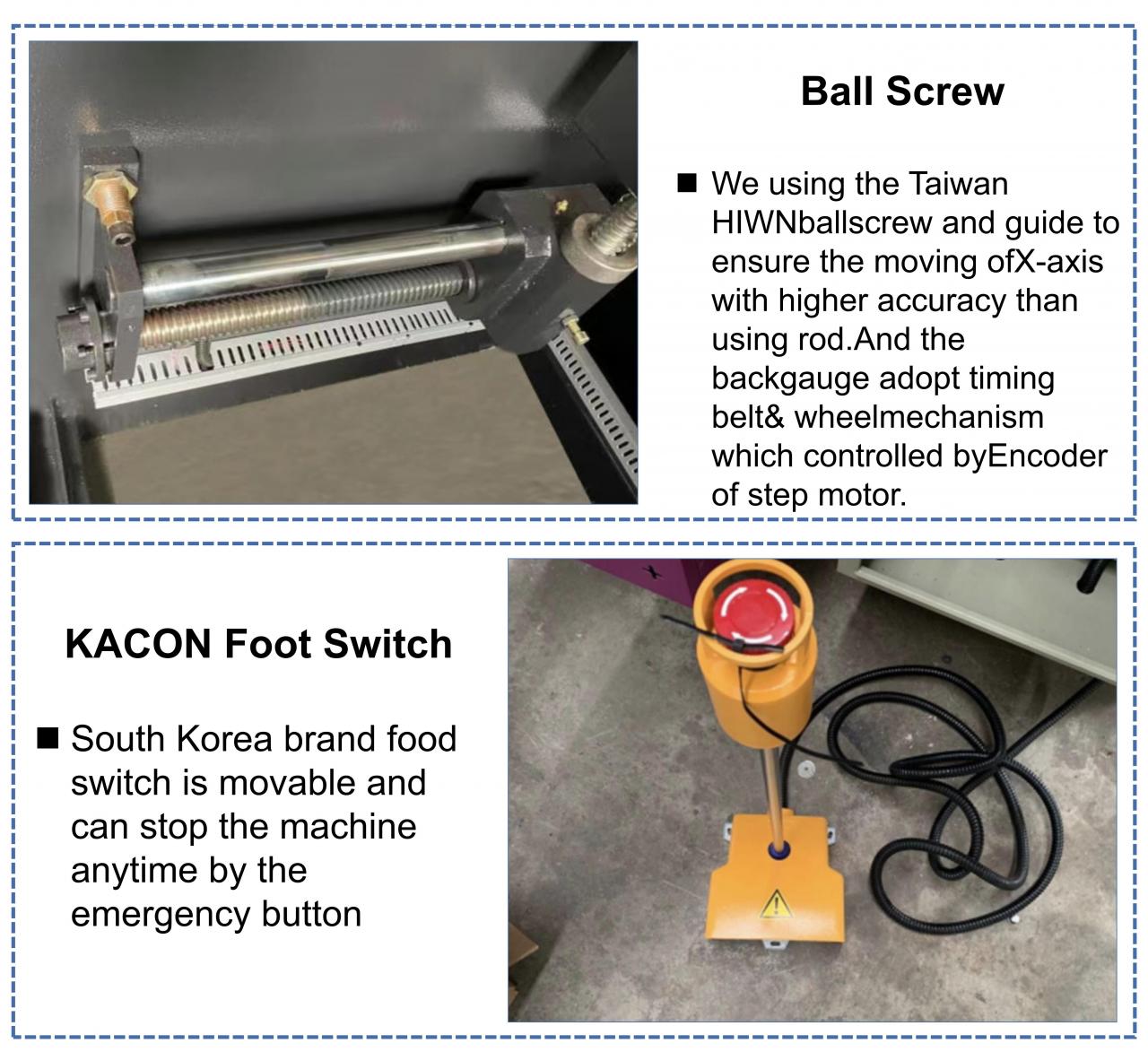

3. Riel de guía lineal y precisión del husillo de bolas de 0,01 mm (HIWIN, TAIWÁN).

4. Construcción monobloque de acero.

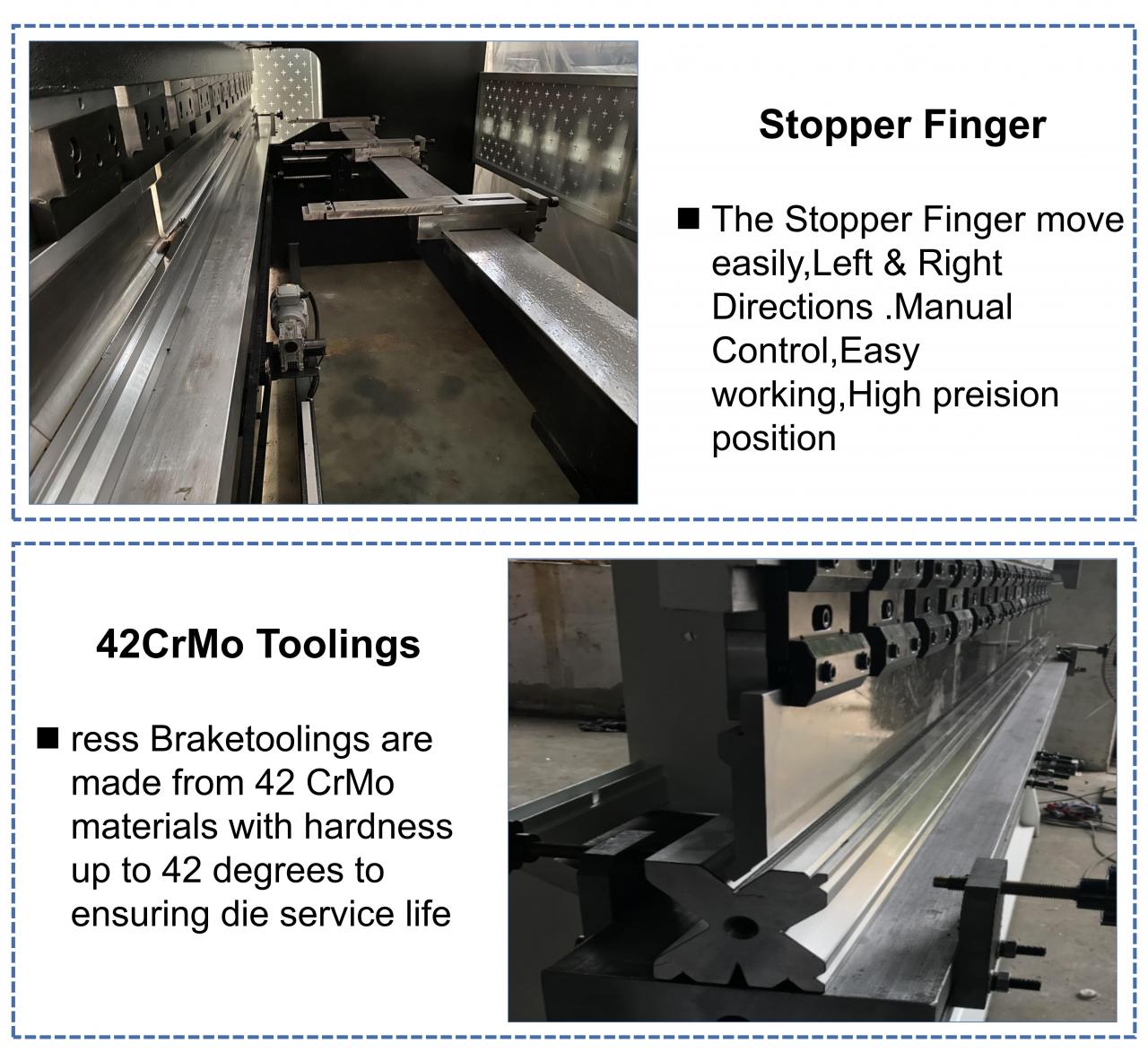

5. Dedos de tope ajustables.

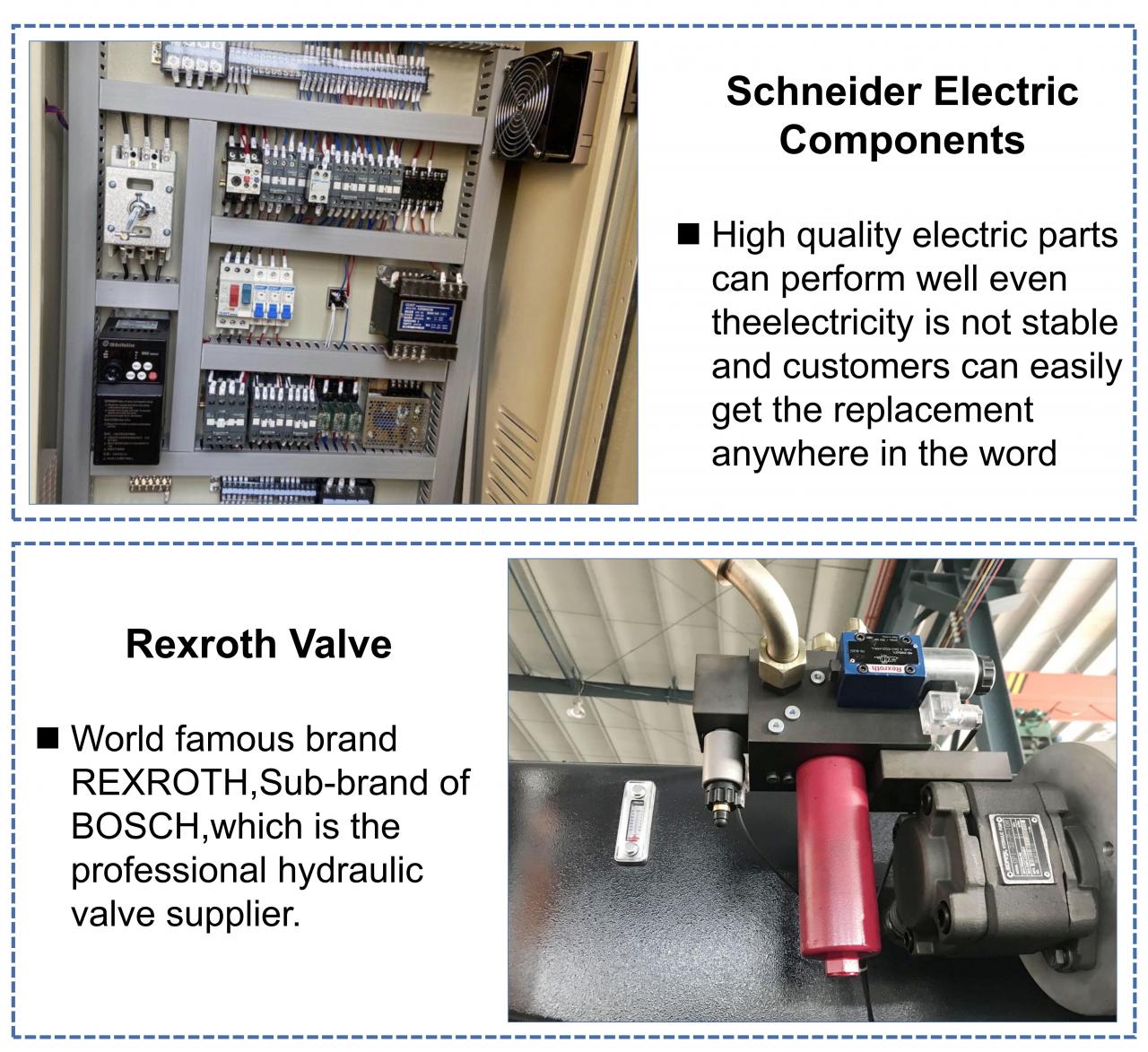

6. Electricidad estándar de Schneider, Francia.

7. Conectores de tubo de aceite estándar de EMB Alemania.

8. Válvulas estándar y bomba de aceite de Bosch Rexroth Alemania.

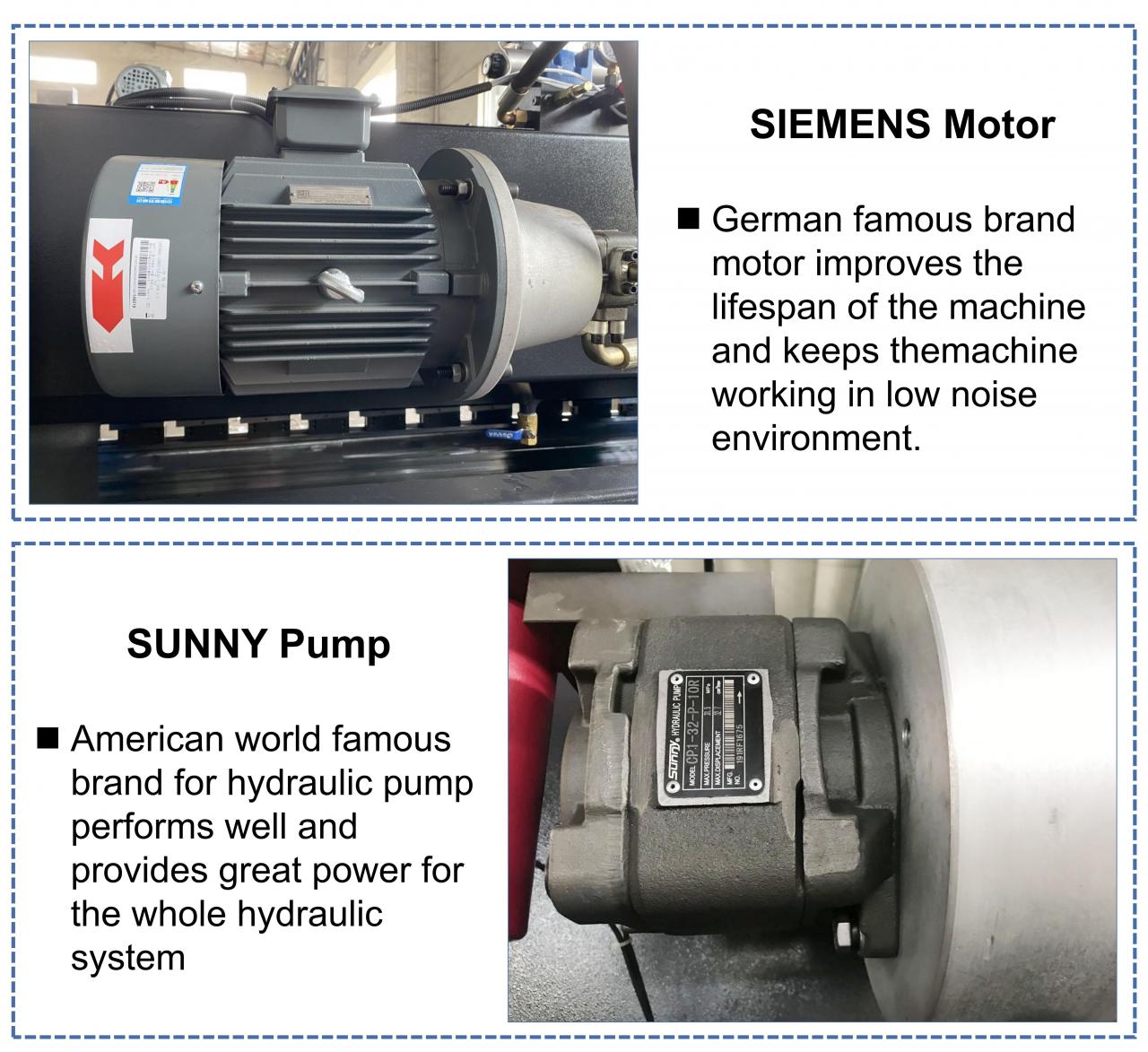

9. Motor principal estándar de Siemens Alemania

10. Protección de sobrecarga hidráulica y eléctrica

Chines ESTUN E21 Sistema NC

Panel de caja LCD monocromoFactor integral programable libremente

Control de posicionamiento automático (comen motor o inventor)

Margen de compensación del husillo Relé de tiempo interno

Contador de existencias y relé de tiempo interno

Pantalla de posición de calibre negro con 0,01 mm
Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini
Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini
Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini
Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini
Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini
Prensa plegadora de acero inoxidable con placa de dobladora hidráulica para dobladora de chapa mini

Técnica de fabricación

ArtículoUnidadEspecificación
Modelo de máquina100T-2500100T-3200100T-4000
Fuerza nominalKN100010001000
Longitud de la mesa de trabajommm250032004000
Distancia entre columnasmmm190026003200
La profundidad de la gargantammm320320320
máx. trazo de diapositivammm120120120
máx. altura de cierremmm370370370
tiempos de viajeTiempo/minuto151515
Potencia del motor principalkilovatios7.57.57.5
máx. presión hidráulicaMPa252525
Dimensiones del contornomilímetro2500*1600*24003200*1600*25004000*1600*2500

Detalles

  • Carrera deslizante (mm): 110 mm
  • Nivel Automático: Semiautomático
  • Profundidad de garganta (mm): 200 mm
  • Tipo de máquina: sincronizada, barra de torsión, plegadora NC
  • Longitud de la mesa de trabajo (mm): 2500
  • Ancho de la mesa de trabajo (mm): 2500 mm
  • Dimensión: 2545x1510x2050
  • Estado: Nuevo
  • Material/metal procesado: acero inoxidable, acero al carbono, aluminio
  • Automatización: Automática
  • Peso (KG): 6500
  • Potencia del motor (kw): 5,5 kw
  • Puntos clave de venta: Fácil de operar
  • Garantía: 5 años
  • Industrias aplicables: talleres de reparación de maquinaria, planta de fabricación, trabajos de construcción
  • Ubicación de la sala de exposición: Indonesia
  • Tipo de marketing: Producto ordinario
  • Informe de prueba de maquinaria: proporcionado
  • Video saliente-inspección: Provisto
  • Garantía de los componentes principales: 5 años
  • Componentes principales: motor, bomba
  • Componentes eléctricos: Schneider Francia
  • Servomotor/ Servoaccionamiento: YASKAWA
  • Voltaje: 220V/380V/415V/440V/personalizado
  • Motor: Siemens Alemania
  • Husillo de bolas: HIWIN TBI
  • Presión nominal (kN): 1600 kN
  • Máx abierto: 370 mm
  • Distancia entre polos: 1970 mm
  • Color: Personalizado
