Cizalla hidráulica Qc11k y cizalla guillotina para corte de chapa

Descripción del producto

La estructura del marco de la cizalla adopta una soldadura completamente de acero; Los rieles de guía en ángulo recto de cuatro esquinas y ocho lados tienen alta precisión, buena rigidez y precarga hidráulica. El sistema hidráulico adopta una válvula integrada enchufable de dos vías y puede equiparse con una pantalla digital de carrera, un dispositivo de protección fotoeléctrica y un banco de trabajo móvil. La cizalla tiene función de doble acción de deslizador superior y almohadilla hidráulica inferior, y la carrera de presión de trabajo se puede presionar dentro del rango especificado. El proceso requiere ajuste, y la operación es simple y centralizada mediante botones. Características de rendimiento de la máquina

1. La cizalla adopta la estructura general del marco soldado y se somete a un tratamiento de envejecimiento por vibración. La máquina herramienta tiene buena rigidez, alta precisión y buena retención de precisión.

2. La cizalla adopta un riel de guía rodante del eje de soporte de tres puntos. El portaherramientas superior realiza el rodamiento sin espacios entre los rieles de guía de rodamiento, y el volante se puede girar para ajustar la vida útil de la cuchilla.

3, soporte de hoja móvil y hoja larga de cuatro hojas, fácil de ajustar la uniformidad del espacio de la hoja, mejora la calidad de corte y prolonga la vida útil de la hoja.

4. La cizalla adopta el sistema síncrono de cilindros de tipo serie. La máquina está estresada uniformemente. Al ajustar el flujo del cilindro en serie, el ángulo de corte se puede ajustar fácilmente para satisfacer las necesidades de las diferentes placas de corte.

5. La cizalla adopta un dispositivo de tope trasero motorizado y un contador electrónico para facilitar el ajuste de la posición del tope trasero. Imágenes de detalles

Controlador opcional

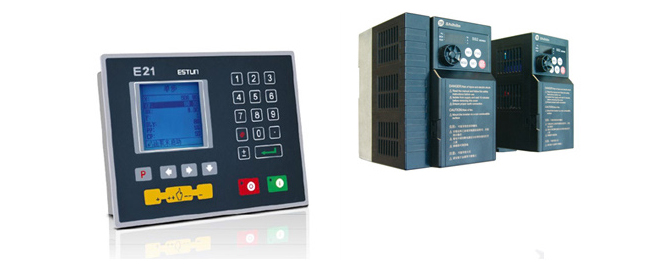

Convertidor ESTUN E21 Shihlin

Control del convertidor E21 Shihlin a través de la comunicación del bus, el cableado es simple, el rendimiento es bueno, el tope trasero se puede colocar de forma rápida y precisa. El relé de tiempo y el ángulo de corte están incorporados, se realiza una función lógica parcial. Se presenta con bajo costo y alta eficiencia.

Súper estabilidad y larga vida útil.

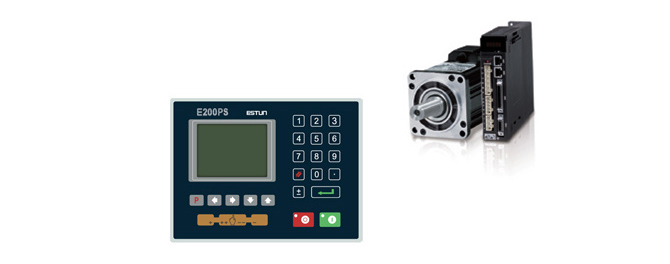

ESTUN E200PS, China

El E200PS con pantalla LCD a color HD, opciones de idioma chino e inglés, parámetros de programación de pantalla, programación más rápida y conveniente. Tecnología de bus CAN, servocontrol X, eje A, alta precisión de control, resolución de hasta 0,001; cableado fácil de instalar, mejora la confiabilidad del sistema.

El espacio libre de la cuchilla construido, la carrera de corte, las concesiones y otras funciones de control se retrasan, de acuerdo con la necesidad real de establecer los parámetros de la brecha, cortar las concesiones y otro control en tiempo real.

Con funciones de autodiagnóstico y alarma en tiempo real, la depuración y el mantenimiento son más convenientes. Interfaz de seguridad de reserva para una fácil expansión.

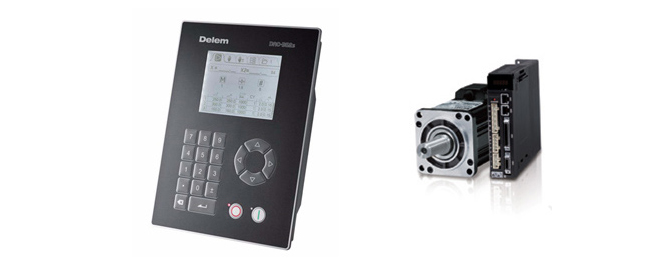

Delem DAC-360s, Países Bajos

El control DAC-360 proporciona una solución completa para las cizallas. Incluye el control del tope trasero, el ángulo de corte, la longitud de la carrera y el espacio, basado en electrónica de última generación.

Además del control del tope trasero, el DAC-360 calcula automáticamente la configuración requerida para el ángulo de corte y el espacio según las propiedades y el grosor del material. La longitud de la carrera está limitada para un tiempo de producción mínimo y está relacionada con la longitud del material a cortar. El control total de la presión para sujetar y cortar está integrado en el DAC-360.

Con su pantalla LCD brillante se ofrece una operación clara y fácil. La programación numérica es fácil de usar y guía al operador a través de las posibilidades de programación.

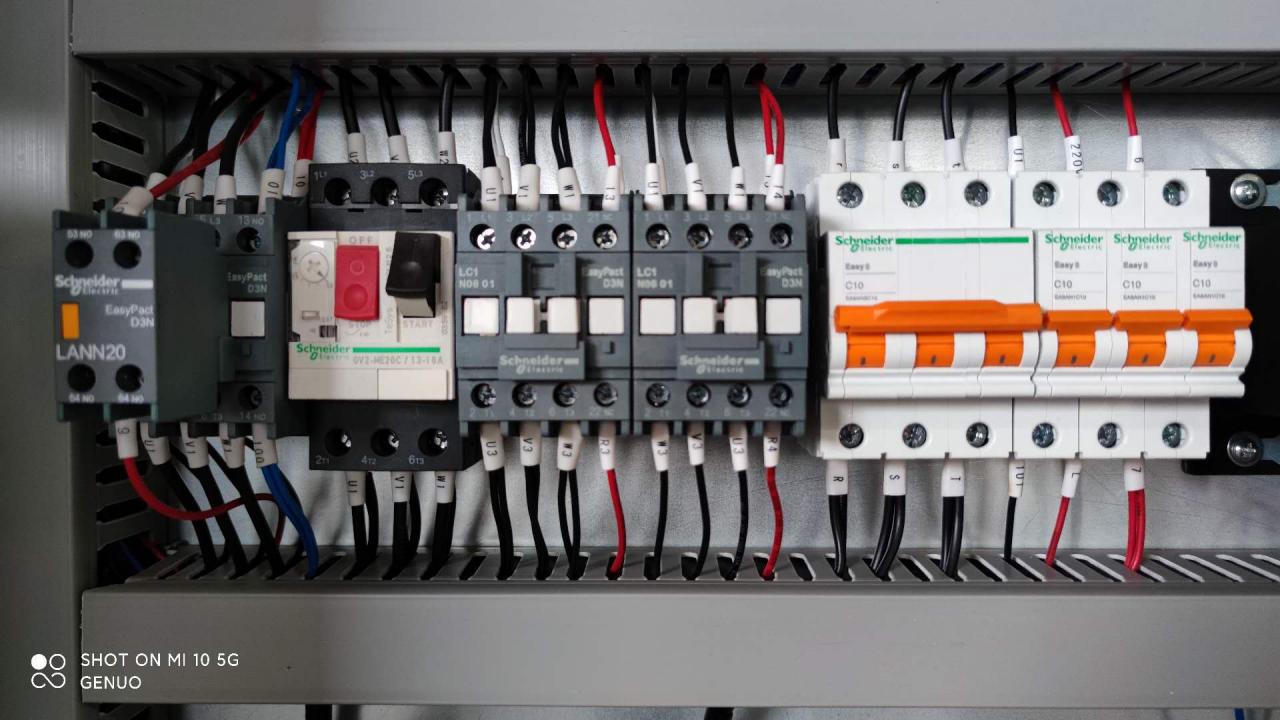

Eléctrico estable

El sistema eléctrico CabinetDurable France Schneider garantiza el funcionamiento estable de la máquina. La conexión y disposición razonables de la línea reducen en gran medida la tasa de fallas. Y el operador y todas las partes de la máquina jugaron una buena protección. Servo y accionamiento opcionales para mejorar la precisión de posicionamiento del eje (X) del tope trasero.

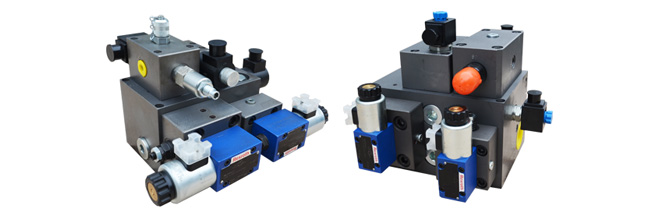

Sistema hidráulico superior

Sistema hidráulico integrado, respuesta rápida. La baja tasa de fallas hace que la máquina funcione de manera segura, eficiente y estable. Toda la serie estándar está equipada con tubería galvanizada estirada en frío y junta de tubería tipo férula alemana. Reduzca el riesgo de fugas de aceite en un 50 % en comparación con los tubos sin soldadura de caucho y soldados. Y puede ser una vida útil más larga.

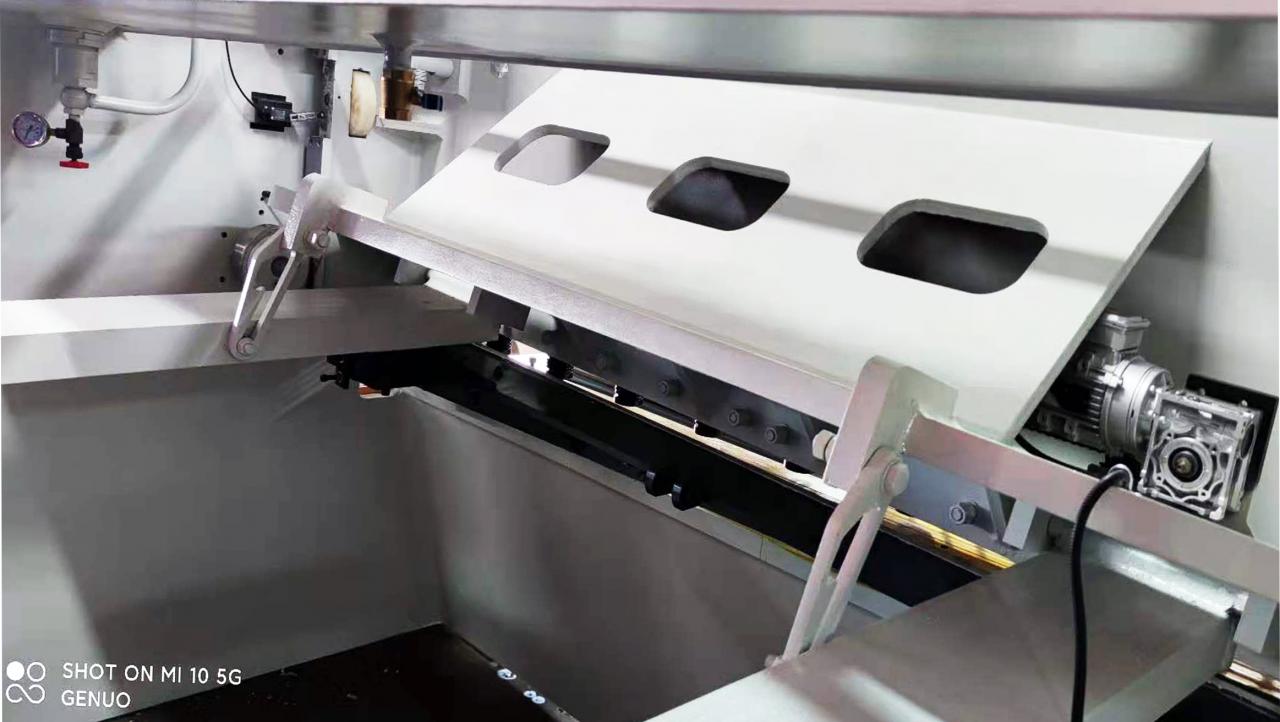

Tope trasero de alta precisión

El exclusivo y novedoso tope trasero de estructura de guía lineal de husillo de bolas garantiza una alta precisión de posicionamiento. Regla de guía de viga ajustable y estructura de transmisión síncrona, estable y confiable. Estructura de mecanismo de elevación opcional para cortar la pieza de trabajo fuera del rango del tope trasero. Al cortar placas de metal delgadas y anchas, se puede seleccionar un dispositivo de soporte neumático. El mayor rango de posicionamiento hace que el corte sea más eficiente y preciso.

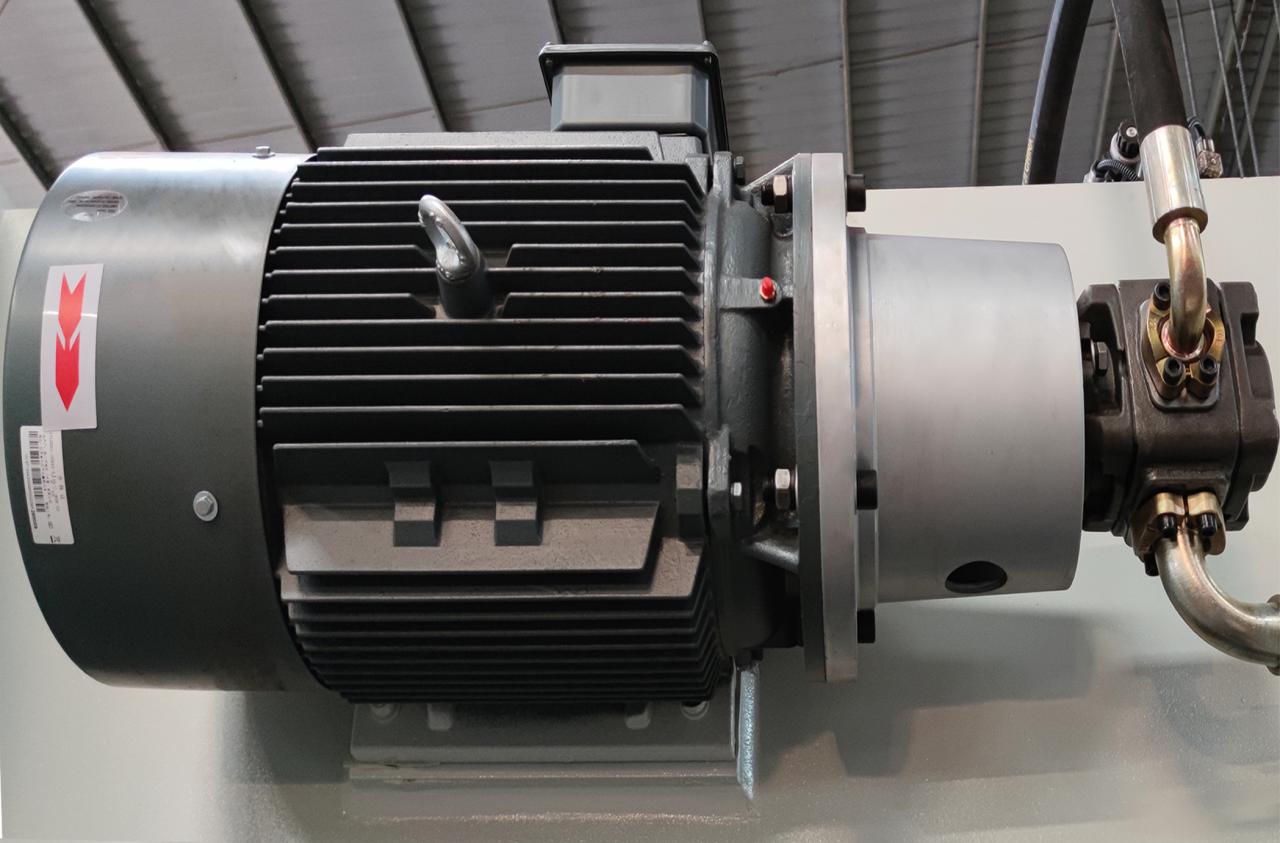

Sistema de energía de bajo ruido

El uso del motor principal Siemens de Alemania y la bomba de aceite de engranajes SUNNY de EE. UU. garantizan la vida útil de la máquina y mejoran la estabilidad de trabajo de la máquina. Al mismo tiempo, el dispositivo de acoplamiento especial también reduce en gran medida el ruido de la máquina en el proceso de funcionamiento.

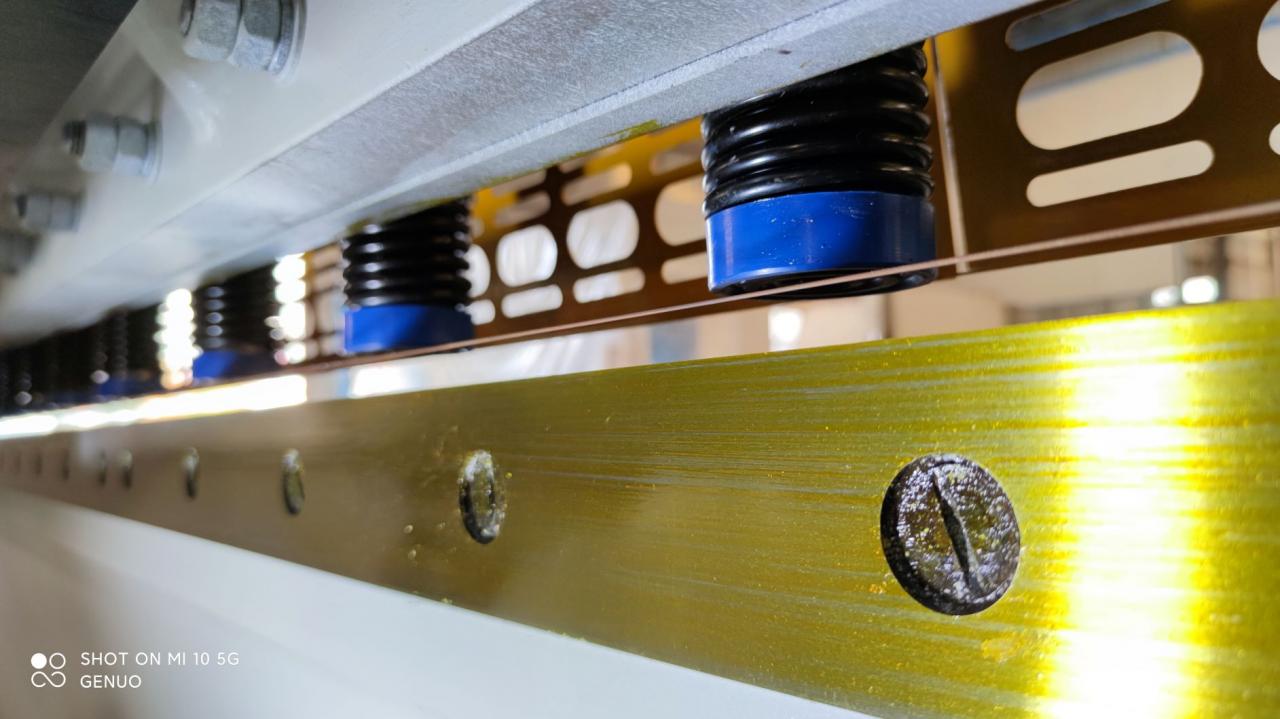

Cilindro de retención OS

La estructura única del cilindro de sujeción adopta un resorte externo. Donde la parte inferior con juntas de material especial, para evitar dejar líneas de rastro en la aleación de aluminio u otro material sensible. Se han mejorado la durabilidad y la estabilidad. Anillo, reduce el ruido y la falla de fuga de aceite en comparación con el cilindro de soporte inferior tradicional. Dispositivo de alineación de iluminación, útil para marcar a mano para cortar. Opcional.

Cuchillas de buena calidad.

Fabricada con acero aleado para herramientas de buena calidad para cumplir con los requisitos de carga de impacto de cizallamiento y alta resistencia a la abrasión. La máquina está equipada con cuchillas de cizalla de acero 9CrSi, 6CrW2Si y SKD-11. Al cortar una placa de metal especial, las cuchillas de material H13, DC53 son opcionales para garantizar más estable y buen efecto de corte.

Instalación opcional

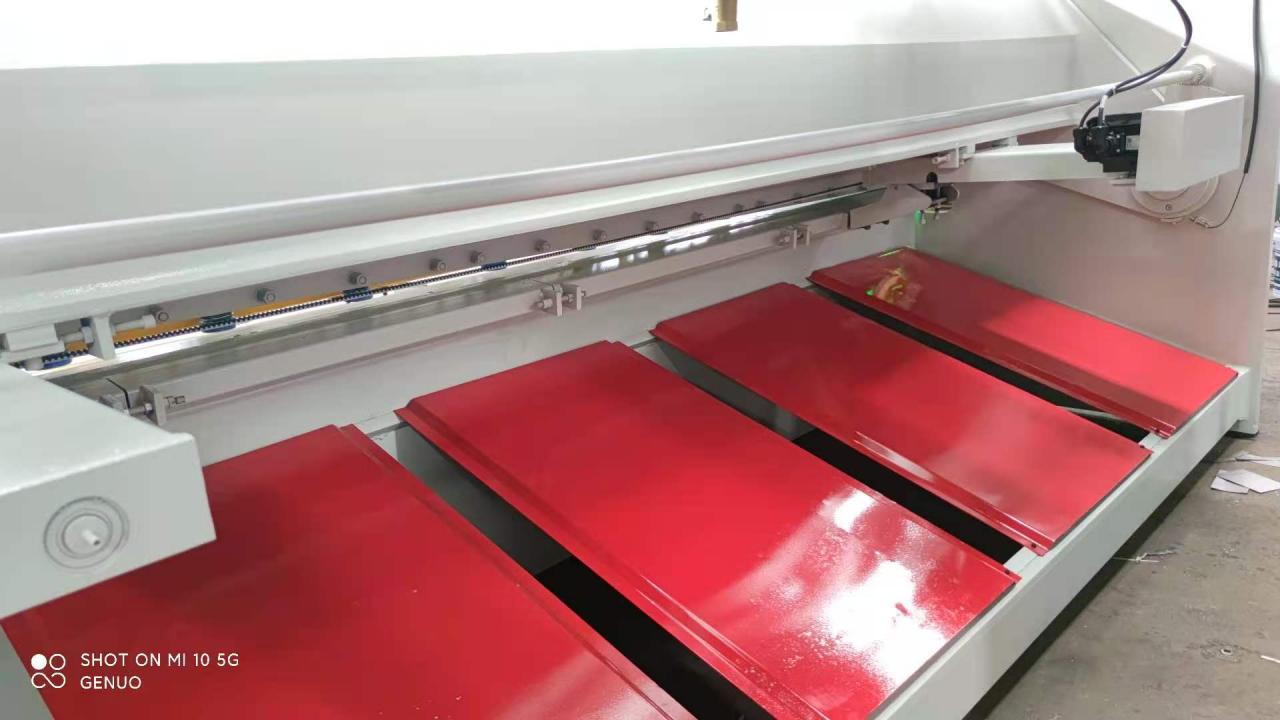

Placa deslizante inclinada y
Dispositivo de soporte neumático
Cortina de luz

Unidad de enfriamiento del ventilador de aceite

Protección láser
Alimentación automática frontal

TipoQC11K(Y)	Espesor de corte	Longitud de corte	ángel cortante	Rango de tope trasero	Existencias (n/min)	Poder principal	Peso (kilogramos)	Dimensión L*W*H(m)
8/2500	1~8mm	2500 mm	0,5-2°	10-600mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8mm	3200 mm	0,5-2°	10-600mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8mm	4000 mm	0,5-2°	10-600mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8mm	5000 mm	0,5-2°	10-600mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8mm	6000 mm	0,5-2°	10-600mm	6	11kw	16000	6.7*1.9*2.2

Preguntas más frecuentes

Q1. ¿Qué hay de la calidad de su máquina?

A1: Nuestras máquinas se distribuyen en todo el mundo a alrededor de 50 condados donde hay industria de placas de metal, hay máquinas brillantes y donde están nuestras máquinas, hay buena reputación y satisfacción del usuario terminal.

P2: ¿Es usted el fabricante o el comercio de comparación?

A2: somos el 100% fabricante con más de 20 años de experiencia en la fabricación.

Q3. ¿Qué hay de su servicio postventa?

A3: 1. Soluciones técnicas: podemos proporcionar soluciones técnicas dentro de un día.
2. Video en línea: muestra el video de trabajo de la máquina en la fábrica. (actualización cada semana)
3. Servicio de instalación: está disponible con todas nuestras máquinas, se puede proporcionar video en vivo. También podemos enviar un técnico a la fábrica del cliente para la instalación de máquinas. (Los clientes solo deben pagar el pasaje aéreo y los gastos de hotel).
4. Servicio de formación: Nuestro técnico le enseñará a utilizar nuestras máquinas. Además, puede enviar a su técnico a nuestra empresa para aprender a operar las máquinas.
5. Garantía de calidad: 1 año de garantía, brindamos servicio de por vida. Organizamos la prueba final antes del envío. Después de asegurarnos de que la máquina tenga el mejor rendimiento, luego realizamos los envíos.
6. Tasa de respuesta del 100%: responderemos sus preguntas dentro de las 12 horas.

Detalles

• Lugar de origen: Anhui, China
• Nombre de la marca: RAYMAX
• Estado: Nuevo
• Tipo: Cizallas
• Video saliente-inspección: Provisto
• Informe de prueba de maquinaria: proporcionado
• Tipo de marketing: Súper calidad
• Garantía de los componentes principales: 1 año
• Componentes principales: PLC, motor, cojinete, caja de cambios, motor, recipiente a presión, engranaje, bomba
• Voltaje: 220/380/415, 220v/240V/380V/400V/415V
• Potencia nominal: 11
• Dimensión (L*W*H): 4600*1800*2050
• Año: 2020
• 1 año de garantía
• Puntos clave de venta: precio competitivo
• Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinaria, fábrica de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, imprentas, obras de construcción, energía y minería, empresa de publicidad
• Ubicación de la sala de exposición: Egipto, Reino Unido, Estados Unidos, Italia, Filipinas, Pakistán, Rusia, Australia
• Tipo de máquina: Cortadora de guillotina
• Marca: RAYMAX
• Aplicación: Corte de láminas de metal
• Espesor de corte: 1-8 mm
• Ángulo de corte: 0,5-1,5°
• Controlador: E21S, E200PS, DAC360
• Empaque: Película de bobinado de polietileno
• Color: Cliente seleccionado
• Servicio posventa proporcionado: repuestos gratuitos, instalación, puesta en marcha y capacitación en campo, servicio de mantenimiento y reparación en campo, soporte en línea, soporte técnico de video
• Servicio posgarantía: soporte técnico por video, soporte en línea, repuestos, servicio de reparación y mantenimiento en campo
• Ubicación del servicio local: Egipto, Reino Unido, Estados Unidos, Italia, Filipinas, Pakistán, India, Australia
• Certificación: CEISO
• Peso: 8500kg
