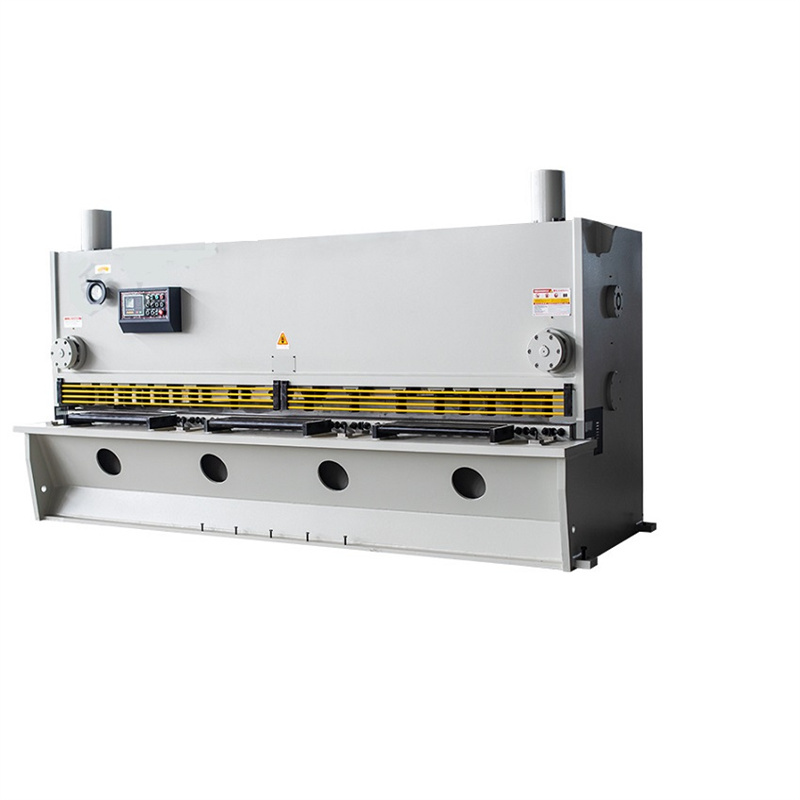

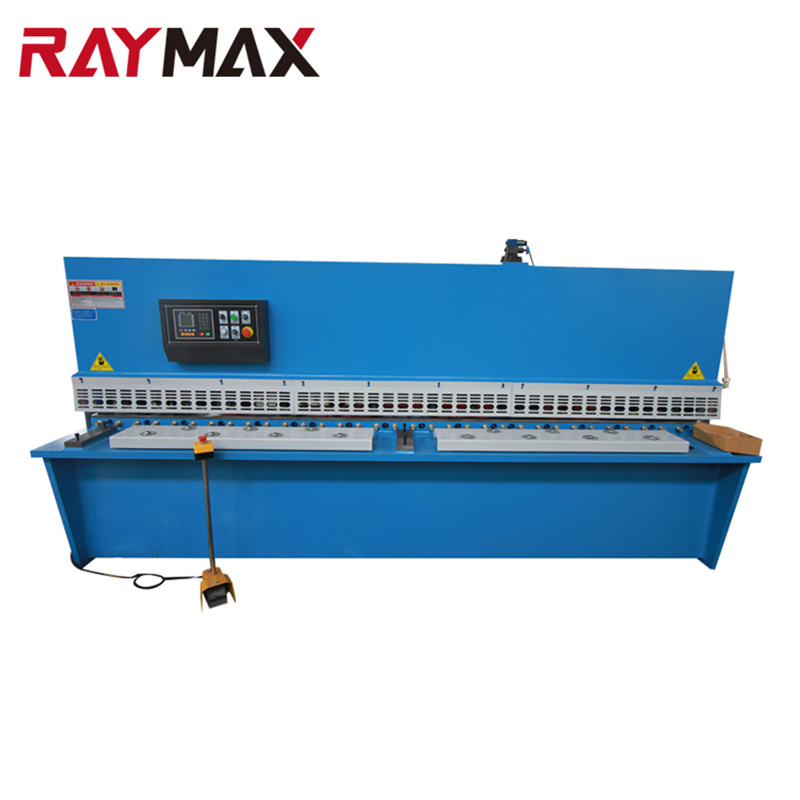

QC11K 10 12 16 mm 3200 4000 mm Cizalla de guillotina de metal Cizalla de guillotina CNC

Información del Producto

Guillotina hidráulica CNC | QC11K 10 12 16 mm 3200 4000 mm Cizalla de guillotina de metal Cizalla de guillotina CNC

* Diseño aerodinámico originado en la UE, el tipo de máquina herramienta consta de cremallera, soporte de cortador, cilindro de aceite, controlador hidráulico, tope trasero y otros componentes. El análisis de elementos finitos de las partes principales, las partes soldadas utiliza el templado, la vibración y otros métodos de procesamiento para eliminar el estrés y garantizar la resistencia estructural y la rigidez del bastidor y los componentes;

* El soporte del cortador utiliza un riel de guía rodante de soporte de tres puntos, lo que reduce la fricción en la mayor medida posible y permite un rodamiento continuo durante el movimiento del soporte del cortador.

* Soporte frontal más a la izquierda configurado con regulador de verticalidad y dispositivo de posicionamiento frontal, operación fácil y alta eficiencia;

* Se utiliza un mecanismo de ajuste simple y eficaz para reorganizar la holgura de la cuchilla a través del sistema CNC, lo que mejora la calidad del corte.

* Estructura de barra y husillo de bolas finas, el convertidor de frecuencia de buen rendimiento se utiliza para posicionar el eje X para garantizar la precisión, el mecanismo de transmisión de tiempo de diseño único, estable y confiable.

* La línea de luz y sombra conduce al trazado manual para cortar; transmisión hidráulica estable y confiable, el sistema hidráulico integrado puede aliviar significativamente los problemas causados por fugas de fluido hidráulico.

* Fabricado con acero para herramientas de aleación de alta calidad capaz de soportar cargas de impacto y alta resistencia al desgaste al cortar.

* Con referencia al diseño ergonómico, fácil superficie del sistema CNC, mejorando la precisión y comodidad de la operación; mesa de trabajo con bola rodante para reducir la fricción y evitar que la pieza de trabajo se raye; dispositivo de protección de seguridad novedoso y práctico, en línea con las especificaciones de seguridad, protege la seguridad personal; diseño delicado, la pequeña pieza de trabajo se puede hacer fácilmente a mano.

Cizalla de viga oscilante hidráulica	espesor de corte	longitud de corte	ángel cortante	fuerza del material	rango de ajuste del tope	tiempos de trazo	poder principal
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

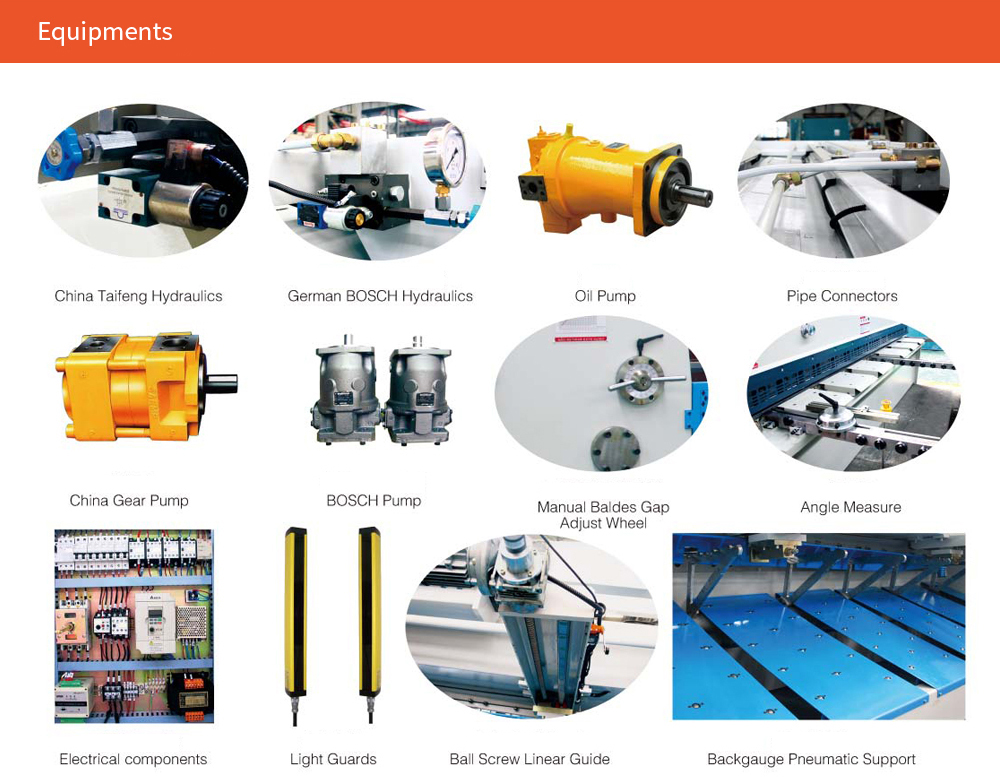

Configuración principal
Motor principal	Siemens, Alemania
Electricidad	Schneider, Francia
Válvula hidráulica	Rexroth, Alemania
Bomba de aceite	Soleado, Estados Unidos

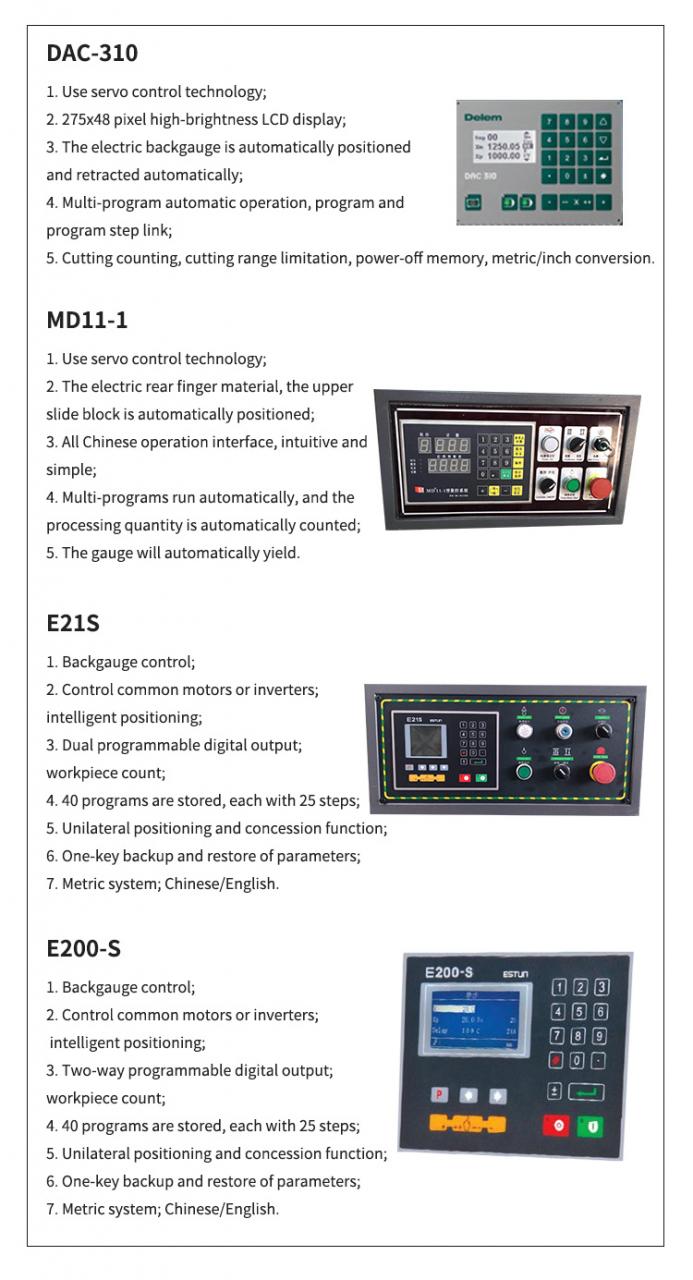

Controlador	E21s ESTÚN, MD11
Interruptor de pie	Karcón, Corea del Sur

Detalles

• máx. Ancho de corte (mm): 4000
• máx. Grosor de corte (mm): 16 mm
• Nivel Automático: Semiautomático
• Ángulo de corte: 1,5
• Longitud de la hoja (mm): 4000 mm
• Recorrido del tope trasero (mm): 20 - 600 mm
• Profundidad de garganta (mm): 100 mm
• Estado: Nuevo
• Potencia (kW): 11kW
• Peso (KG): 4000 KG
• Lugar de origen: China
• Voltaje: 110v/220v/380v/440v personalizado, 110v/220v/380v opcional
• Dimensiones (largo x ancho x alto): 2800 x 1600 x 1800 mm.
• Año: 2021
• Garantía: 2 años
• Puntos clave de venta: precio competitivo
• Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación, fábricas de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, tiendas de alimentos, imprentas, trabajos de construcción, energía y minería, tiendas de alimentos y bebidas , Otro, Empresa de publicidad
• Ubicación de la sala de exposición: Ninguno
• Tipo de marketing: Producto nuevo 2021
• Informe de prueba de maquinaria: proporcionado
• Video saliente-inspección: Provisto
• Garantía de los componentes principales: 2 años
• Componentes principales: Cojinete, Motor, Bomba, Engranaje, PLC, Recipiente a presión, Otro, Motor, Caja de cambios
• Nombre del producto: cizalla hidráulica CNC
• Sistema de Control CNC: E21/MD11
• Aplicación: corte de placa inoxidable
• Tipo de máquina: Cizalla de 3200 mm para chapas
• Materia prima: cizalla hidráulica Q235A
• Palabra clave: cizallas hidráulicas
• Uso: corte de chapa
• Tipo: Máquina cortadora de placa de acero MS
• Motor principal: 5.5kw
