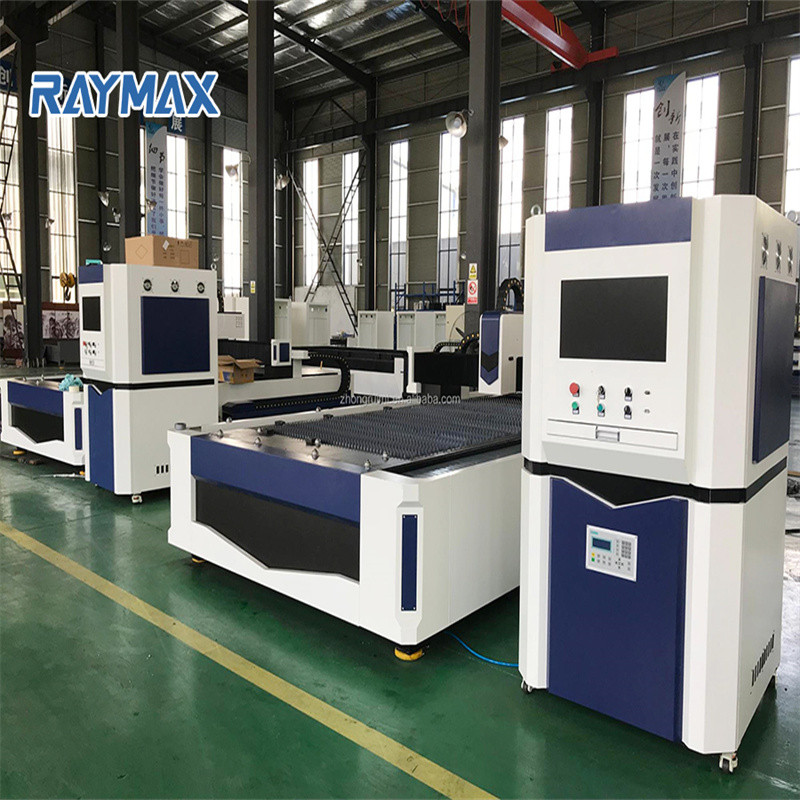

Máquina de corte integrada de placa y tubo láser de fibra

Características del producto

Ventajas de la máquina:

1. Multifunción: puede cortar tanto placas de metal como tubos de metal.
2. Costo de ahorro: un juego de máquina integrada en lugar de comprar dos juegos
3. ahorro de espacio en más del 50% y mayor productividad.

Industria aplicable:

Se utiliza en el procesamiento de láminas de metal, fabricación de automóviles, equipos de gimnasia, gabinetes de chasis, personajes publicitarios de metal, utensilios de cocina de acero inoxidable, electrodomésticos ecológicos y otros equipos mecánicos.

Cortar materiales:

Puede cortar una variedad de placas y tuberías de metal (con dispositivo de corte de tubos), principalmente adecuado para acero inoxidable, acero al carbono, chapa galvanizada, placa electrolítica, placa de latón, placa de aluminio, acero al manganeso, varias placas de aleación, raras Corte rápido de metal y otros materiales.

Máquina de corte integrada de placa y tubo láser de fibra

Solicitud:

1. Fabricación de chapa

2. Armario eléctrico

3. Menaje de cocina

4. Ascensor

5. Piezas de automóviles

6. Lámparas de iluminación

7. Artesanías y decoración de metal.

8. Herramientas de ferretería

9. Publicidad

10. Equipo de fitness

11. Muebles

12. Maquinaria agrícola y forestal

13. Aire acondicionado

Máquina de corte integrada de placa y tubo láser de fibra

Parámetro técnico

NombreMáquina de corte integrado de tubo y placa láser de fibra
ModeloYD-3015
Tipo de láserLáser de fibra
Potencia láser1000W
tamaño de trabajo3000 mm * 1500 mm
máx. Velocidad de movimiento0-80000 mm/min
Velocidad cortante0-40000 mm/min
Velocidad máxima de aceleración1G
Precisión de ubicación≦±±0,02 mm
Profundidad máxima de mecanizadoAcero inoxidable: 5 mm Acero al carbono: 10 mm
Sistema de transmisiónEngranaje de cremallera doble
Soporte de formato de gráficosAL, DXF, PLT, BMP, DST
Fuente de alimentación380V 50Hz/60Hz/60A
Mesa de trabajoPlataforma de diente de sierra
Entorno operativoTemperatura 0-45 ℃, Humedad: 5-95%
Dimensiones4440*4790*1860mm
Potencia total de la máquina:<10KW
Peso3000kg
LáserRayco/IPG 500W-2000W
Eje giratorioMandril neumático de 3m / 6m
Transmisión de engranajesEl servo del eje de rotación es el servo Yaskawa
cabeza de corteSuiza Raytools
Servo motorDelta
Dispositivo neumáticoVálvula solenoide SMC de Japón SMC de Japón / Taiwán Yadeke
Dispositivo de elemento electrónicoSchneider
reductorReductor de Xinbao de Japón
EstanteUnidad doble APEX
Sistema de controlCYPCUT
Enfriador Shanghai Baichu / Aire acondicionado Tongfei /Estándar para 1000 y más potencia

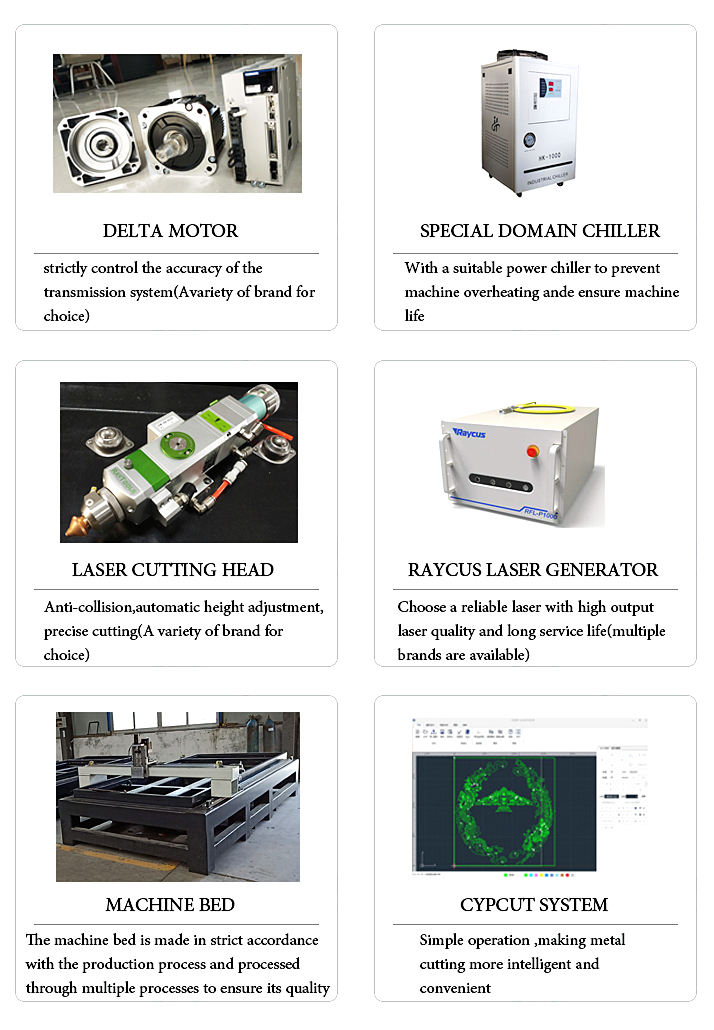

Imágenes detalladas

Máquina de corte integrada de placa y tubo láser de fibra

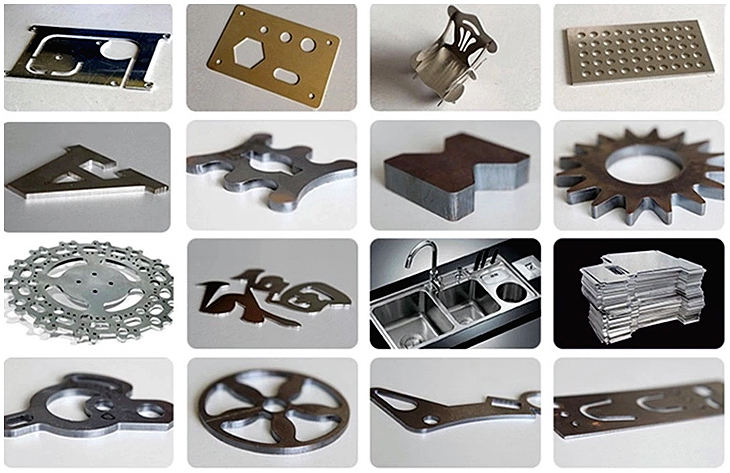

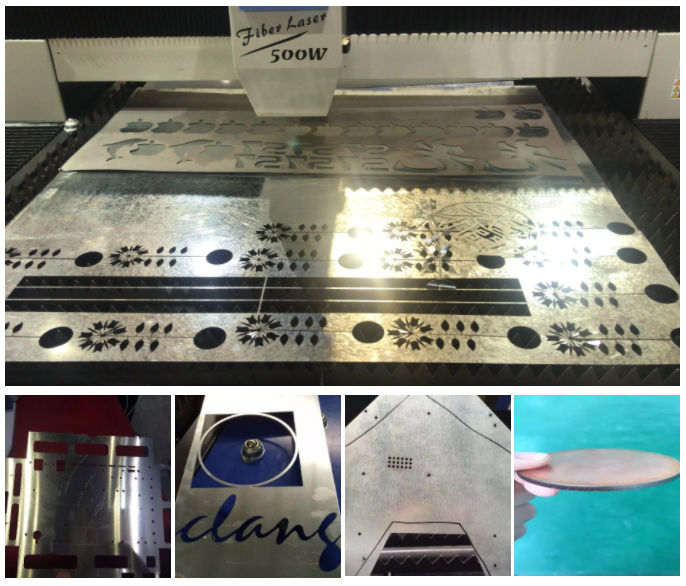

Muestras

Máquina de corte integrada de placa y tubo láser de fibra

Nuestra ventaja:

1. Contamos con nuestro propio taller de mecanizado. Todos los bastidores, pórticos y ejes Z de las máquinas están fabricados en nuestro propio taller. De esta manera, podemos asegurar nuestra buena calidad y reducir el costo.

2. Podemos diseñar y producir según los requisitos del cliente. (incluida la estructura de la máquina, el tipo, el color, las piezas de repuesto, etc.)

3. Podemos hacer OEM. (con el propio logotipo de los clientes en la máquina)

4. Tenemos una gran experiencia en la exportación, prepararemos bien todos los documentos de aduanas y CO para realizar la aduana con éxito.

Detalles

  • Aplicación: CORTE LÁSER
  • Material aplicable: acrílico, vidrio, cuero, MDF, metal, papel, plástico, plexiglás, madera contrachapada, caucho, piedra, madera, cristal
  • Estado: Nuevo
  • Tipo de láser: Láser de fibra
  • Área de corte: 1500 mm * 3000 mm
  • Velocidad de corte: 40000
  • Formato gráfico admitido: AI, PLT, BMP, Dst, DXP
  • Espesor de corte: 10 mm
  • CNC o no: Sí
  • Modo de enfriamiento: REFRIGERACIÓN POR AGUA
  • Software de control: CYPCUT
  • Marca de fuente láser: Raycham
  • Marca de carril guía: HIWIN
  • Peso (KG): 3000 KG
  • Puntos clave de venta: alto nivel de seguridad
  • 1 año de garantía
  • Industrias aplicables: hoteles, tiendas de ropa, tiendas de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, fábricas de alimentos y bebidas, granjas, restaurantes, uso doméstico, comercio minorista, tiendas de alimentos, imprentas, obras de construcción, energía y minería, tiendas de alimentos y bebidas , Otro, Empresa de publicidad
  • Informe de prueba de maquinaria: proporcionado
  • Video saliente-inspección: Provisto
  • Garantía de los componentes principales: 1 año
  • Componentes principales: Otros
  • Modo de Operación: Pulsado
  • Configuración: 4 ejes
  • Productos que maneja: Chapa y Tubo
  • Característica: Refrigerado por agua
  • máx. Velocidad de movimiento: 0-80000 mm/min
  • Precisión de ubicación: 0,01-0,02 mm
  • Profundidad máxima de mecanizado: Acero inoxidable: 5 mm Acero al carbono: 10 mm
  • Fuente de alimentación: 380V 50Hz/60Hz/60A
  • Entorno operativo: Temperatura 0-45 ℃, Humedad: 5-95%
  • Dimensiones: 4440*4790*1860mm
  • Sistema de control: CYPCUT
