Prensa plegadora servo cnc 250t/3.2m 3+1 ejes Prensa plegadora de chapa de 3 metros

Caracteristica principal

1. La estructura de acero soldado, mediante la normalización y la vibración de alta frecuencia para eliminar el estrés, para garantizar la precisión general de las máquinas herramienta, tiene una excelente rigidez, capacidad antidistorsión y antivuelco.

2. Los cilindros maestros de dos lados pertenecen al eje CNC de la máquina dobladora CNC electrohidráulica donde los ejes Y1, Y2, sincronizados son compatibles con la servoválvula hidráulica importada de Alemania y el control de bucle cerrado de rejilla HEIDENHAIN alemán, retroalimentación precisa, los controles deslizantes funcionan con precisión, repiten La precisión del control deslizante y la precisión paralela pueden alcanzar /- 0,01 mm.

3. Sistema de compensación convexo hidráulico automático para la mesa de trabajo (eje V), para abordar el impacto de la deformación del deslizador de la pieza de trabajo durante el doblado. Números de compensación ajustados automáticamente por el sistema CNC, conveniente y preciso. (estructura de la tabla de compensación mecánica para opcional)

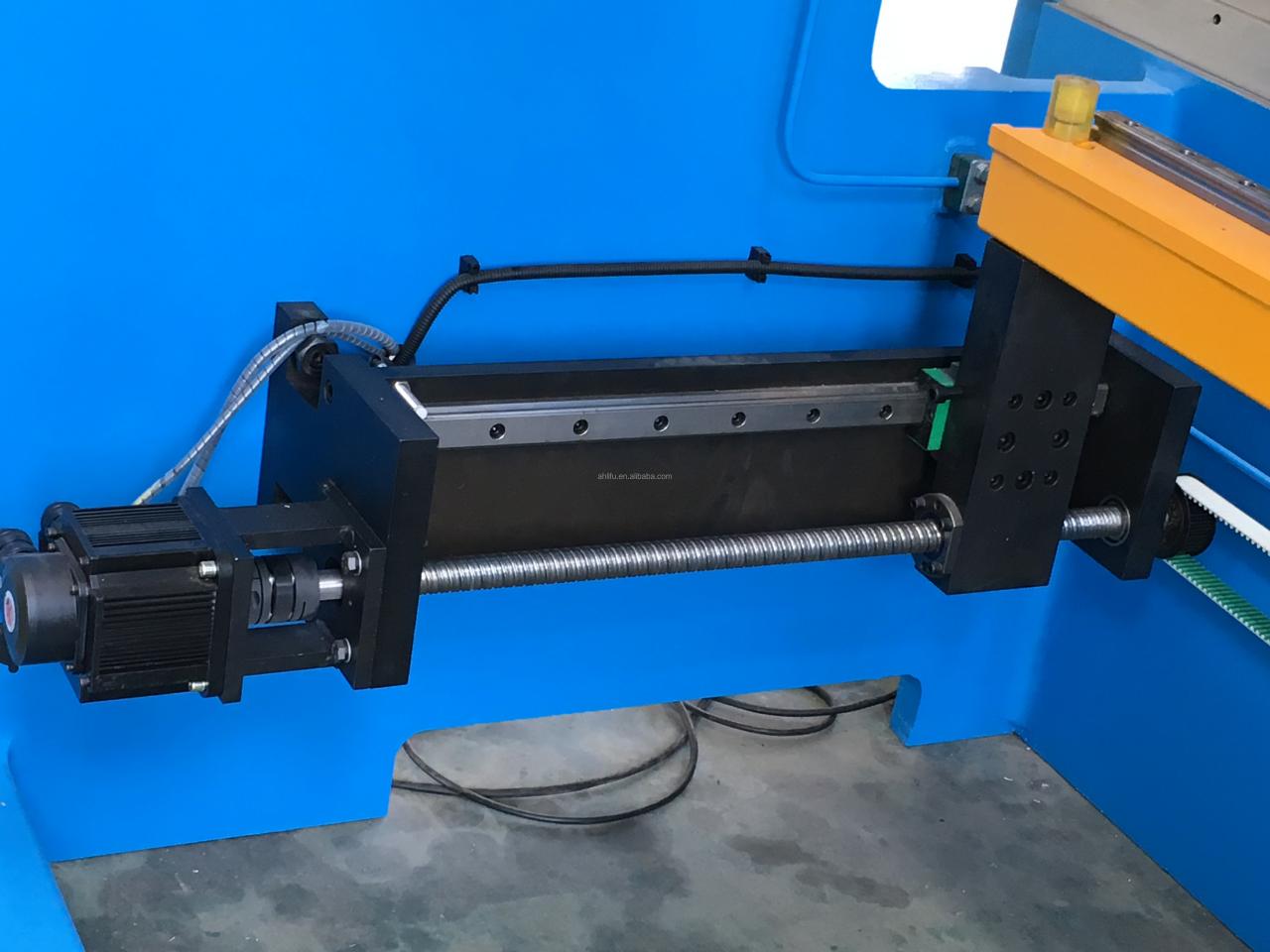

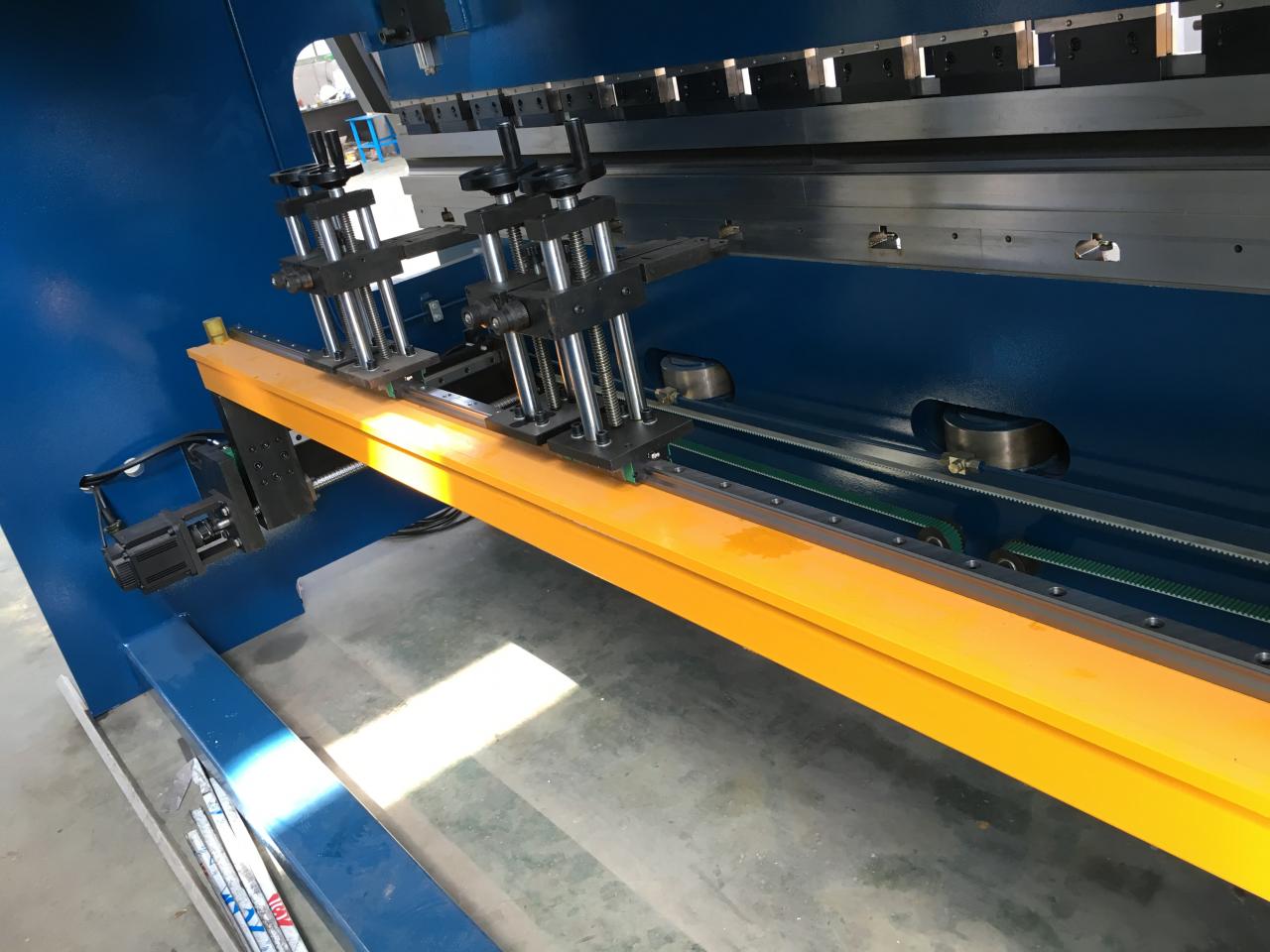

4. El tope trasero (ubicación delantera y trasera) es el eje X en la máquina dobladora CNC, impulsado por servomotor, sistema CNC, transmisión a través de husillo de bolas de precisión, guía lineal, rueda de correa síncrona, funcionamiento rápido, datos de posicionamiento precisos. (Los usuarios pueden expandir el eje R o los ejes R1, el eje R2, el eje Z1, el eje Z2, etc.)

5. El dispositivo de alimentación frontal se mueve lateralmente a través de una guía lineal de precisión, controla fácilmente el espacio entre los brazos. Nivel de altura ajustable, lo que mejora en gran medida la comodidad de doblar la pieza de trabajo.

6. Con molde de plegado de palets de abrazadera rápida, compatible con el mecanismo de compensación de deflexión. Tipo combinado de molde de doblado CNC modular para garantizar una alta precisión y una alta eficiencia de doblado. Ajuste de la posición del molde inferior práctico en diferentes condiciones de trabajo.

7. Ambos extremos de la máquina están equipados con una regla de rejilla, que se utiliza para medir la distancia exacta entre la corredera y la mesa de trabajo. Marco de maquinaria equipado con placa tipo C, rejilla instalada en la placa C para eliminar el efecto de la deformación de la columna en la posición del control deslizante. Los datos de retroalimentación de la posición del control deslizante se transferirán al sistema de control numérico inmediatamente a la señal de control de la servo válvula estimada S1 ~ S2 y la salida, controlará el flujo de salida de dos servo válvulas hidráulicas, de modo que se sincronicen dos cilindros.

Estructura de la viga de actividades para el posicionamiento de cuatro puntos, buena estabilidad, los ejes Y1, Y2 se pueden programar individualmente, se pueden plantar en estado parcial, flexión cónica (flexión inclinada).

Suspenda el mantenimiento de la presión después de doblar la formación para reducir la resiliencia de la pieza de trabajo, se puede establecer el tiempo de mantenimiento de la presión.

8. Barrera de seguridad alrededor de la maquinaria y dispositivo de protección fotoeléctrica para garantizar un trabajo seguro. (dispositivo de protección láser para opcional)

Parámetro técnico

NO	Artículo	Valor	Unidad
1	Fuerza nominal	1000	KN
2	Longitud de la mesa de trabajo	2500	milímetro
3	Distancia entre agujeros	2020	milímetro
4	profundidad de garganta	320	milímetro
5	viaje carnero	120/150	milímetro
6	Altura máxima de apertura	320/350	milímetro
7	Poder principal	7.5/11	kilovatios
8	La profundidad de la garganta	320	milímetro
9	Peso	6000	kg
10	Dimensión	250016002400	milímetro

Partes principales de la subcontratación

NO	Nombre de la pieza	Fabricante de subcontratación
1	Válvula proporcional de control síncrono	bosch-rexroth
2	Válvula de control de presión proporcional	bosch-rexroth
3	Bomba de aceite	bosch-rexroth
4	Anillo de sello	Japón VALQUA
5	Conector de tubería	OE
6	Motor	Siemens
7	Eléctrico	Schneider
8	husillo de bolas	Taiwán HIWIN
9	Guia lineal	Taiwán HIWIN
10	regla de rejilla	heidenhain
11	Servo motor	ESTÚN

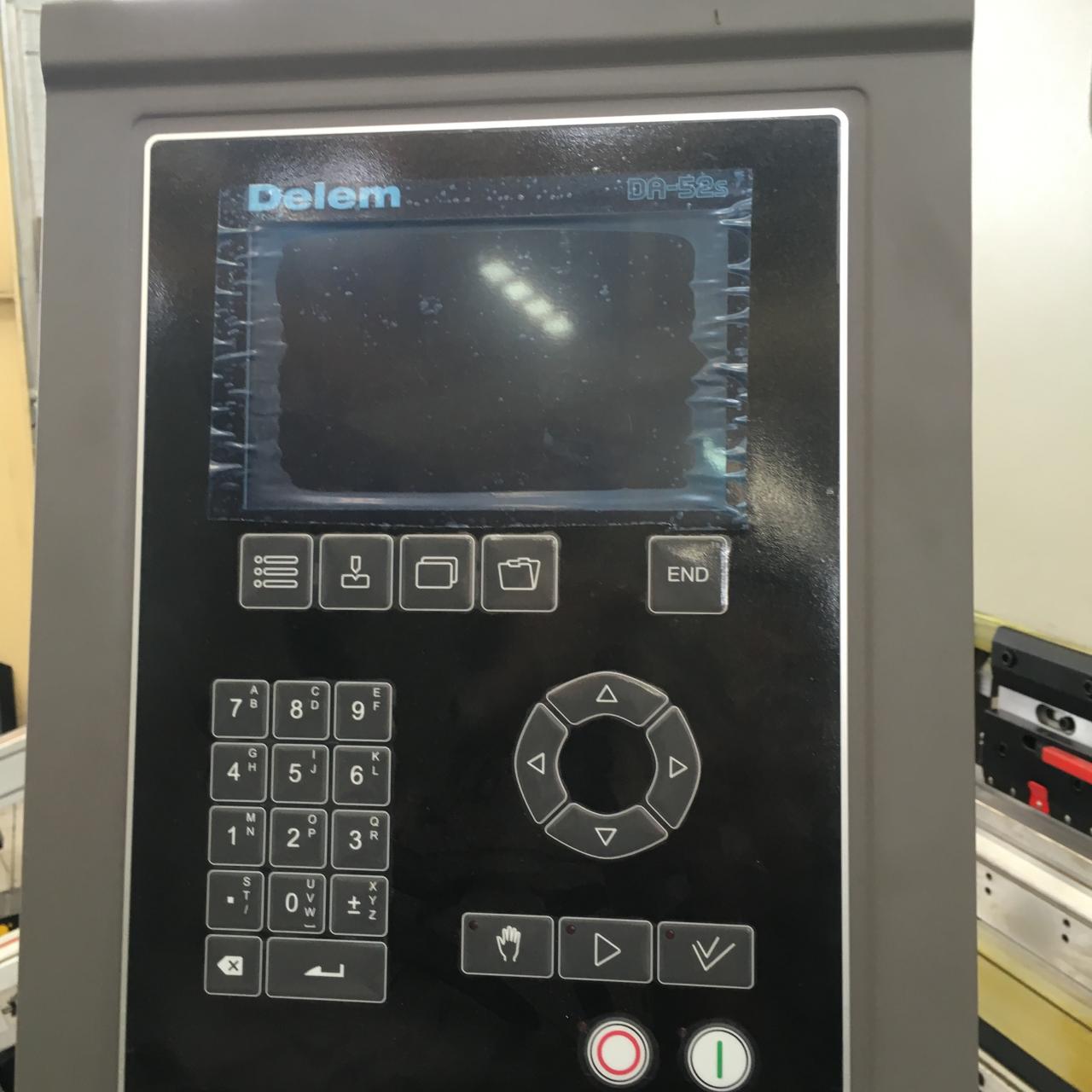

12	sistema CNC	Sistema CNC DA52S

NOTA: sistema de control cnc ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S, etc. para opcional

Imágenes detalladas

Nuestro servicio

Servicio de Preventa

1. 24 horas en línea, respuesta en 2 horas, solución en 48 horas.

2. Recomendar la máquina más adecuada según el propósito del cliente,

3. Soporte de prueba de muestra,

4. Se agradece la visita a la fábrica.

Servicio postventa

1. Proporcionar solución en un día, resolver quejas en 2 días.

2. Capacitación sobre cómo instalar y cómo usar la máquina

3. Ingenieros disponibles para dar servicio a maquinaria en el extranjero

4. Un descuento para un cliente que coopera mucho

5. Garantía 2 años

Embalaje y Entrega

1) antes de empacar, la máquina herramienta se probará durante 48 horas para garantizar que todo el equipo esté 100% calificado.

2) antes de cargar, el paquete estable, el cargador profesional y calificado reduce el daño del producto durante el transporte.

3) arreglamos nuestra máquina en un contenedor con alambre de acero en el interior que estará bien protegido durante el envío

4) descarga, usamos el gabinete de madera, protegemos la máquina y se puede usar fácilmente con una carretilla elevadora para descargar la máquina.

Preguntas más frecuentes

1. ¿Qué hay de la calidad de su máquina? Estamos preocupados por la calidad.

RE: RAYMAX es una marca madura en CHINA, a través de muchos años de investigación en tecnología, nuestro diseño que incluye estructura y seguridad detallada y precisión ha mejorado enormemente y puede cumplir con todos los estándares CE o estándares más estrictos. Nuestras máquinas se distribuyen en todo el mundo a unos 50 países donde hay industria de chapa metálica, hay máquinas Brilliant. Y donde están nuestras máquinas, hay buena reputación y satisfacción del usuario del terminal.

2. Si el precio de la máquina puede ser más descuento?

RE: 1. RAYMAX siempre proporciona máquinas de alta calidad, con 10 años de experiencia, nuestra máquina tiene suficiente estándar de calidad para garantizar que la máquina pueda funcionar más que el período de garantía real. De esta manera, ahorraremos mucho y pensaremos por adelantado para los clientes.

RE: 2. En realidad, RAYMAX también piensa en nuestro nivel de precios, estamos seguros de ofrecer calidad = precio y precio = calidad, el precio igualado y aceptable para los clientes y duradero para nuestras máquinas. Le invitamos a negociar con nosotros y obtener una buena satisfacción.

3. ¿Qué hay de su fábrica en China?

RE: RAYMAX ubicado en la ciudad de MaAnShan, provincia de AnHui, que es el área líder en China y también en todo el mundo como el centro de las máquinas de solución de placas de metal. Hemos trabajado alrededor de 10 años en esta área. Ricas experiencias en este campo con soporte técnico profesional y servicio orientado.

Detalles

Carrera deslizante (mm): 100 mm
Nivel automático: Totalmente automático
Profundidad de garganta (mm): 250 mm
Tipo de máquina: Barra de torsión, Prensa plegadora
Longitud de la mesa de trabajo (mm): 3200
Ancho de la mesa de trabajo (mm): 160 mm
Estado: Nuevo
Lugar de origen: Anhui, China
Material/metal procesado: acero inoxidable, acero al aluminio, acero aleado, acero al hierro, etc.
Automatización: Automática
Servicios Extras: Punzonado
Año: 2020
Peso (KG): 6000
Potencia del motor (kw): 7,5 kw
Puntos clave de venta: multifuncional
Garantía: 3 años
Industrias aplicables: talleres de materiales de construcción, talleres de reparación de maquinaria, planta de fabricación, granjas, uso doméstico, comercio minorista, imprentas, obras de construcción, energía y minería
Ubicación de la sala de exposición: Egipto, Canadá, Turquía, Italia, Francia, Vietnam, Perú, Arabia Saudita, Indonesia, Pakistán, India, México, Rusia, España, Tailandia, Marruecos, Kenia, Corea del Sur, Chile, Emiratos Árabes Unidos, Colombia, Argelia, Rumania, Bangladesh, Sudáfrica, Kazajstán, Ucrania, Nigeria, Uzbekistán, Tayikistán
Tipo de marketing: Producto nuevo 2020
Informe de prueba de maquinaria: proporcionado
Video saliente-inspección: Provisto
Garantía de los componentes principales: 3 años
Componentes principales: Cojinete, Motor, Bomba, Recipiente a presión, Motor
Potencia: Hidráulica
Materia prima: placa de hoja
Aplicación: Doblado de chapa
Protección de seguridad: Guardia de protección
Motor: SIEMENS AL LADO
Electrodoméstico: SCHNEIDER
Sistema hidráulico: REXROTH
Presión nominal (kN): 10000
Certificación: ce
