cortadora hidráulica de la hoja de acero del CNC de la cortadora de la guillotina de 12m m 3200m m

Características:

1. La plataforma de alimentación frontal está equipada con una regla para la alimentación de la placa y también tiene una superficie lisa para proteger la placa de cualquier daño en la superficie durante la alimentación. La regla puede tener precisión en MM o más unidades para control y verificación de precisión.

2. La mesa de trabajo está equipada con bola o barra redonda de acero para apoyar la placa en la alimentación y también la protección para cualquier superficie lacerada.

3. La caja electrónica ha sido equipada con buenos componentes certificados. En su mayoría, utilizamos componentes SIEMENS o Schneider con certificación CE para máquinas de exportación y también algunos componentes con certificación CCC de alta calidad a la carta para diferentes clientes con necesidades estándar.

4. El acero del cuerpo de la máquina, en su mayoría elegimos al proveedor de placas de acero de la mejor marca de China Shanghai BAOSTEEL con buena calidad y ha sido tratado con pintura anticorrosiva antes de la última pintura. Por lo tanto, la máquina, en primer lugar, tendrá un buen uso duradero y también una apariencia exterior perfecta.

5. La hoja: el material de la hoja es 9CrSi o 6CrW2Si, el material es un material altamente probado con miles de veces para una alta rigidez y resultado de corte. La hoja hacia arriba es una hoja rectangular con cuatro bordes de hoja que es diferente de la máquina cizalla de viga oscilante QC12Y (los detalles, consulte la hoja SIECC/SIECCTECH explican la foto y las instrucciones). La holgura de la hoja se puede ajustar manualmente o por motor. Ambos tienen el dial de índice para mostrar la holgura para que el control y la visualización puedan ser fáciles. Y el eje de la cuchilla superior utiliza una estructura de inclinación para promover la precisión de corte.

6. La máquina equipó el pie de prensa para presionar la placa de manera estable al cortar, el pie ha sido equipado con una superficie de plástico con una alta fracción sin destruir la superficie de la placa. Para la placa de orificio, equiparemos el pie cuadrado para una prensa cuadrada estable.

7. Bomba de engranajes: Usamos una buena marca de "bomba de engranajes interna conjugada recta" tanto en la marca china Shanghai chengjie como en Alemania Eckerler. La bomba de engranajes internos se trata como una bomba que nunca se desgasta en la industria y ha sido ampliamente utilizada en máquinas hidráulicas de alta precisión con el carácter de bajo nivel de ruido, sin pulsaciones y larga vida útil. La bomba de engranajes Shanghai Chengjie también se usa en la industria aeronáutica de China, por lo que es confiable y confiable. Cuando funciona a alta velocidad, el audio es plano y suave, incluso sin interrupciones. La larga vida útil depende de su rendimiento abrasivo. Los componentes internos de la máquina tienen una capa protectora de película de aceite, por lo que incluso use aceite hidráulico normal, incluso sin abrasión.

8. El sistema hidráulico puede utilizar el sistema Germany Rexroth o USA OMG. El retorno está controlado por un cilindro de retorno de nitrógeno con un proceso de trabajo estable y de fácil operación. La prensa hidráulica forzó la transmisión y el nitrógeno imponen el empuje hacia arriba con un buen trabajo de cooperación. (El principio de funcionamiento puede volver al dibujo de tecnología SIECC de QC11Y y QC12Y)

9. El tope trasero se cuenta por contador y se puede microajustar y es accionado por motor.

10. La máquina estará equipada con una puerta de protección de cerca antes de la hoja de corte y el pie de prensa. La valla se puede abrir si es necesario. Cerca de la garganta, estaremos equipados con una puerta abierta disponible para la seguridad de la persona, pero que se pueda abrir cuando necesite una verificación interna.

11. Uso de la pista rodante de tres rodamientos para eliminar el espacio entre rieles y mejorar la calidad de corte. (Dibujo de máquina disponible para
explicar claramente)

Especificación

ModeloGrosor máx.Límite elásticomáx. LongitudÁnguloX. CarreraFrecuenciaEnergíaL*An*Al (mm)Peso
QC12Y-4*25004 mm≤450 kN/cm32500 mm1°30'20~600mm16 veces/min5,5kW3040*1610*16203800Kg
QC12Y-4*32004 mm≤450 kN/cm33200 mm1°30'20~600mm14 veces/min5,5kW3840*1610*16205000Kg
QC12Y-4*40004 mm≤450 kN/cm34000 mm1°30'20~600mm10 veces/min5,5kW4600*1700*17006500Kg
QC12Y-4*60004 mm≤450 kN/cm36000 mm1°30'20~600mm8 veces/min7.5kW6460*2100*320011000Kg
QC12Y-6*25006 mm≤450 kN/cm32500 mm1°30'20~600mm14 veces/min7.5kW3040*1610*16205000Kg
QC12Y-6*32006 mm≤450 kN/cm33200 mm1°30'20~600mm12 veces/min7.5KW3840*1610*16206000Kg
QC12Y-6*40006 mm≤450 kN/cm34000 mm1°30'20~600mm8 veces/min7.5KW4620*1750*17008200Kg
QC12Y-6*50006 mm≤450 kN/cm35000 mm1°30'20~600mm6 veces/min11KW5400*1800*190010500Kg
QC12Y-6*60006 mm≤450 kN/cm36000 mm1°30'20~600mm5 veces/min11KW6480*2100*230016500Kg
QC12Y-8*25008 mm≤450 kN/cm32500 mm1°30'20~600mm10 veces/min11KW3040*1700*17006000Kg
QC12Y-8*32008 mm≤450 kN/cm33200 mm1°30'20~600mm8 veces/min11KW3860*1700*17007200Kg
QC12Y-8*40008 mm≤450 kN/cm34000 mm1°30'20~600mm8 veces/min11KW4640*1700*17008800Kg
QC12Y-8*50008 mm≤450 kN/cm35000 mm1°30'20~600mm8 veces/min11KW5400*2100*200011500Kg
QC12Y-8*60008 mm≤450 kN/cm36000 mm1°30'20~600mm8 veces/min11KW6480*2100*235018000Kg
QC12Y-10*250010 mm≤450 kN/cm32500 mm2°20~600mm9 veces/min11KW3040*1700*17007300Kg
QC12Y-10*320010 mm≤450 kN/cm33200 mm2°20~600mm9 veces/min11KW3860*1700*17008000Kg
QC12Y-10*400010 mm≤450 kN/cm34000 mm2°20~600mm8 veces/min11KW4650*2100*200012050Kg
QC12Y-10*600010 mm≤450 kN/cm36000 mm2°20~1000mm5 veces/min15KW6500*2100*230024000Kg
QC12Y-12*250012 mm≤450 kN/cm32500 mm1°40'20~600mm9 veces/min18.5KW3140*2150*20009000Kg
QC12Y-12*320012 mm≤450 kN/cm33200 mm1°40'20~600mm9 veces/min18.5KW3880*2150*200010800Kg
QC12Y-12*400012 mm≤450 kN/cm34000 mm1°40'20~1000mm8 veces/min18.5KW4680*2150*200013000Kg
QC12Y-12*500012 mm≤450 kN/cm35000 mm2°20~1000mm6 veces/min18.5KW5900*2150*200016000Kg
QC12Y-12*600012 mm≤450 kN/cm36000 mm2°20~1000mm5 veces/min18.5KW6900*2600*270029500Kg
QC12Y-12*800012 mm≤450 kN/cm38000 mm2°20~1000mm5 veces/min18.5KW9000*3500*350046500Kg
QC12Y-16*250016 mm≤450 kN/cm32500 mm2°30'20~600mm9 veces/min22KW3140*2150*200011000Kg
QC12Y-16*320016 mm≤450 kN/cm33200 mm2°30'20~600mm8 veces/min22KW388
0*2150*2000		13000Kg
QC12Y-16*400016 mm≤450 kN/cm34000 mm2°30'20~1000mm8 veces/min22KW4650*2150*220016300Kg
QC12Y-16*500016 mm≤450 kN/cm35000 mm2°30'20~1000mm6 veces/min22KW5900*2600*270020000Kg
QC12Y-16*600016 mm≤450 kN/cm36000 mm2°30'20~1000mm5 veces/min22KW6900*2700*270036000Kg
QC12Y-16*800016 mm≤450 kN/cm38000 mm2°30'20~1000mm5 veces/min22KW9000*3500*350075000Kg
QC12Y-20*250020 mm≤450 kN/cm32500 mm3°20~1000mm8 veces/min22KW3440*2300*250015800Kg
QC12Y-20*320020 mm≤450 kN/cm33200 mm3°20~1000mm8 veces/min22KW4150*2350*270018500Kg
QC12Y-20*400020 mm≤450 kN/cm34000 mm3°20~1000mm5 veces/min22KW4850*2600*270021500Kg
QC12Y-20*600020 mm≤450 kN/cm36000 mm3°20~1000mm4 veces/min30KW6700*3000*300047000Kg
QC12Y-25*250025 mm≤450 kN/cm32500 mm3°20~1000mm8 veces/min37KW3200*2700*290019000Kg
QC12Y-25*320025 mm≤450 kN/cm33200 mm3°20~1000mm5 veces/min37KW4200*2700*290023000Kg
QC12Y-30*250030 mm≤450 kN/cm32500 mm3°20~1000mm4 veces/min37KW3300*2900*300023500Kg
QC12Y-30*320030 mm≤450 kN/cm33200 mm3°30'20~1000mm4 veces/min40KW4200*2900*320026000Kg
QC12Y-40*250040 mm≤450 kN/cm32500 mm4°20~1000mm3 veces/min55KW3200*3300*300038000Kg
QC12Y-40*320040 mm≤450 kN/cm32500 mm4°1000 mm3 veces/min55KW4300*3300*320049000Kg

Detalles

PROCESO DE CORTE

Diseño perfecto en todos los aspectos; Al elegir la nueva y mejorada guillotina CNC, tendremos la máxima seguridad, alta precisión y una facilidad de uso única.

El espacio entre cuchillas, el ángulo de corte y la longitud de corte se ajustan automáticamente en función de la selección y el grosor del material.

Las piezas críticas de las prensas plegadoras y cizallas KEC se fabrican en Alemania.

Los componentes cuidadosamente seleccionados provienen de socios a largo plazo a nivel mundial.

Confiamos en nuestra calidad y, por lo tanto, otorgamos a nuestra guillotina una garantía de 3 años.

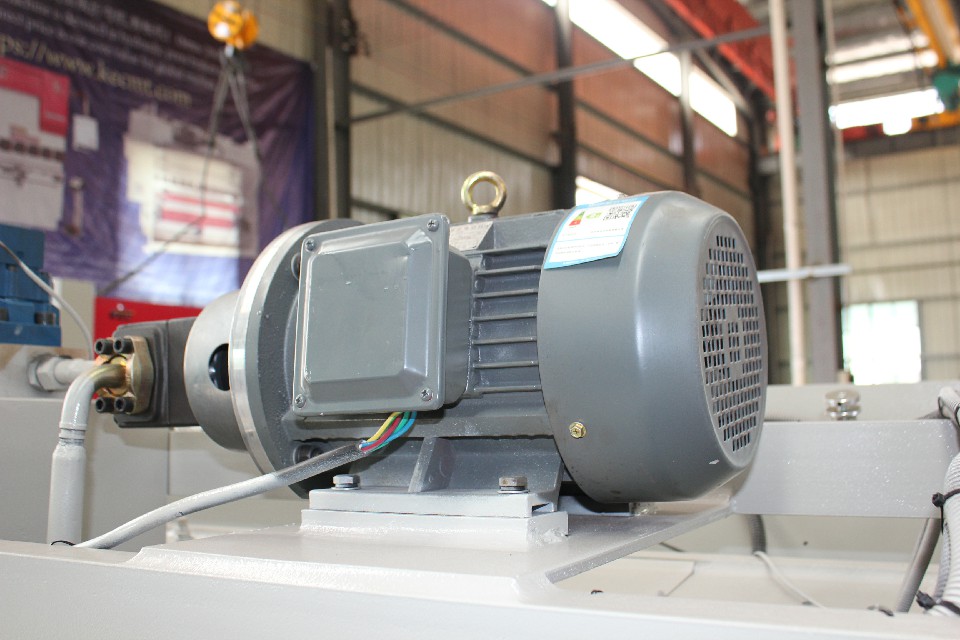

motor principal siemens

El uso de Siemens Motor garantiza la vida útil de la máquina y reduce el ruido durante el trabajo.

Cuchilla Clourancant Ajuste rápido

Mecanismo de ajuste rápido para reorganizar la holgura de la hoja. Fácil manejo a mano. Realización de un ajuste continuo de la holgura de la cuchilla.

Regulador de Verticalidad de Posicionamiento Frontal

Dispositivo de posicionamiento frontal, ajustando la verticalidad y dispositivo de posicionamiento en el soporte frontal más a la izquierda, garantizando la precisión de corte, fácil operación, práctica y eficiente.

Bola de acero rodante de banco de trabajo

La bola de acero rodante del banco de trabajo puede reducir la fricción y proteger la superficie de la pieza de trabajo.

cortadora hidráulica de la hoja de acero del CNC de la cortadora de la guillotina de 12m m 3200m m

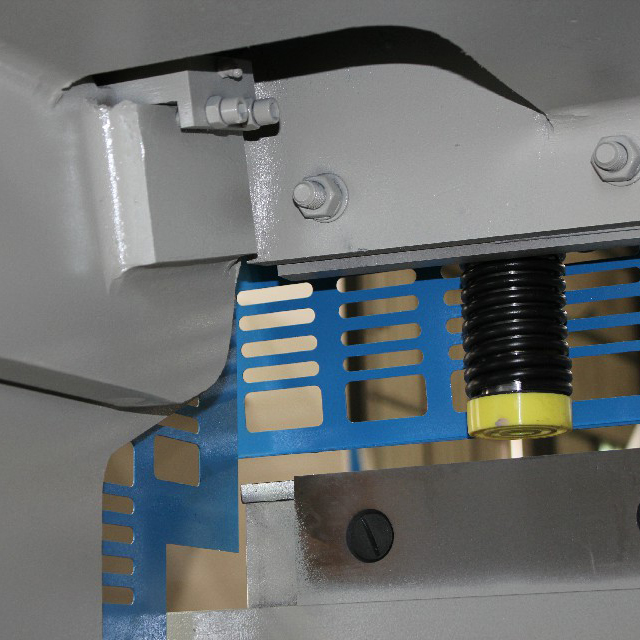

Cilindro de presión de resorte incorporado

Su extremo inferior equipado con una junta de material especial, controla la presión con moderación, evitando la aleación de aluminio u otros más blandos.
materiales que se están imprimiendo.

Tope trasero de alta precisión

El exclusivo y novedoso tope trasero de estructura de guía lineal de husillo de bolas garantiza una alta precisión de posicionamiento. Regla de guía de haz ajustable y estructura de transmisión síncrona, estable y confiable. Estructura de mecanismo de elevación opcional para cortar la pieza de trabajo fuera del rango del tope trasero. Al cortar placas de metal delgadas y anchas, se puede seleccionar un dispositivo de soporte neumático. El mayor rango de posicionamiento hace que el corte sea más eficiente y preciso.

Gabinete eléctrico estable

El sistema eléctrico Durable France Schneider garantiza el funcionamiento estable de la máquina. La conexión y la disposición razonables de la línea reducen en gran medida la tasa de fallas. Y el operador y todas las partes de la máquina jugaron una buena protección. Servo y accionamiento opcionales para mejorar la precisión de posicionamiento del eje (X) del tope trasero.

CONFIGURACIÓN

Sistema de Control CNC: Control Estun E21S de Nanjing

Componentes eléctricos : Schneider Electrical del francés

Motor principal: marca Siemens de Alemania

Sensor de medición de ángulo: OPKON de la marca Türkçe

Unidad de inversor: servomotor y sistema de conducción DELTA de Taiwán

PLC: Schneider Electrical del francés

Cuchillas de corte: herramientas de tiburón de China

Sistema Hidráulico: Bosch-Rexroth de Alemania

Bomba hidráulica: Marca SUNNY de EE. UU. o marca equivalente

Conector de tubería: Marca EMB de Alemania

Husillo de bolas/guía de revestimiento: HIWIN del área de Taiwán

cortadora hidráulica de la hoja de acero del CNC de la cortadora de la guillotina de 12m m 3200m m

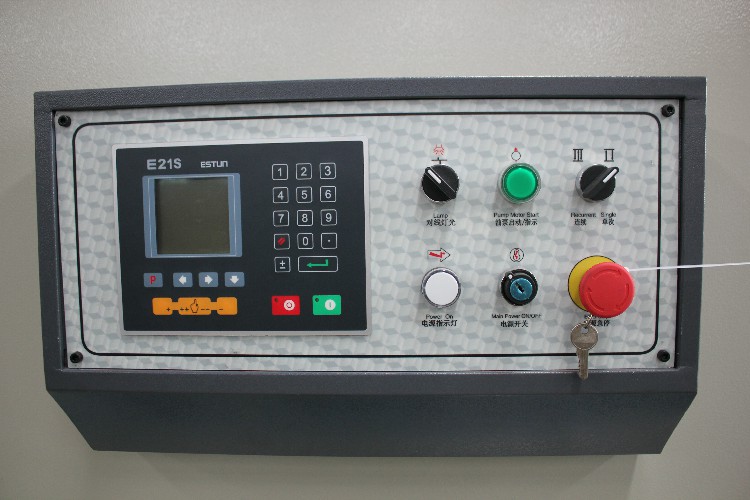

Controlador E21S

* Control de tope trasero y bloque
* Control para motores de CA en general, variador de frecuencia
* Posicionamiento inteligente
* Contador de existencias
* Configuración del tiempo de espera/descompresión
* Memoria de programa de hasta 40 programas
* Hasta 25 pasos por programa
* Posicionamiento de un lado
* Función de retracción
* Una tecla de copia de seguridad/restauración de parámetros
* mm/pulgada
* Ingles chino

cortadora hidráulica de la hoja de acero del CNC de la cortadora de la guillotina de 12m m 3200m m

Preguntas más frecuentes

1. P: Vemos muchas marcas chinas en el mercado, ¿son todas fabricantes? ¿Qué hay de KEC/yaduan?

R: Es cierto que entre todas esas marcas chinas, la mayoría son marcas comerciales.
Pero KEC/yaduan es el fabricante real que ha estado fabricando prensas plegadoras hidráulicas y cizallas desde 2008.

2. P: ¿Cómo obtener una cotización precisa de KEC?

R: Simplemente proporcione los detalles del material, el grosor máximo y el ancho máximo con el que le gustaría trabajar.

3. P: ¿pueden hacer el servicio OEM?

R: Claro. Se aceptan su diseño u otros requisitos, su propio logotipo se puede efectuar en la máquina.

4. P: ¿Cuál es el costo de envío desde China a su país?

R: podemos enviar la máquina a su puerto o dirección de puerta por mar.

Por favor, díganos su puerto o dirección más cercana con código postal.

Trabajamos con varios agentes de envío confiables para organizar el envío global de múltiples maneras.

5. P: ¿Cuál es el tiempo de entrega promedio?

R: Para las existencias, el plazo de entrega es de unos 7 días. Para la producción en masa, el plazo de entrega es de 20 a 30 días después de recibir el pago del depósito. Los plazos de entrega se hacen efectivos a partir de la recepción del depósito. Si nuestros plazos de entrega no funcionan con su fecha límite, podríamos organizar una producción urgente especial para cumplir con nuestra fecha límite. En todos los casos trataremos de acomodarnos a sus necesidades. En la mayoría de los casos, podemos gestionar una entrega rápida.

6. P: ¿Puede proporcionar la documentación de envío pertinente?

R: Sí, podemos proporcionar la mayoría de los documentos, incluidos
Guía de carga;
Certificados de Análisis/Conformidad;
Certificado CE, certificado COC;
Seguro;
País de origen;
Factura comercial;
Lista de empaque y otros documentos de exportación, según sea necesario.

7. P: ¿Aceptan el pago de LC?

R: Sí, normalmente nuestro pago es 30% 70% T/T, el pago LC también es aceptable

8. P: ¿Cómo operar las máquinas ordenadas?

R: Se le enviarán directamente videos de las máquinas antes del envío en nuestra fábrica.

9. P: ¿Qué pasa con el servicio de puesta en marcha?

R: podemos ofrecer el servicio de puesta en marcha, el comprador debe pagar los boletos de avión.

10. P: ¿Cuál es la garantía del producto?

R: normalmente 3 años. Nuestro compromiso es su satisfacción con nuestros productos. En garantía o no, es la cultura de nuestra empresa abordar y resolver todos los problemas de los clientes para satisfacción de todos.

11. P: ¿Garantizan la entrega segura y protegida de los productos?

R: Sí, siempre utilizamos embalajes de exportación de alta calidad. También utilizamos embalaje sólido especializado para mercancías peligrosas y cargadores de almacenamiento en frío validados para artículos sensibles a la temperatura. Los requisitos de embalaje especial y embalaje no estándar se cobrarán adicionalmente.

Detalles

  • máx. Ancho de corte (mm): 3200
  • máx. Grosor de corte (mm): 12 mm
  • Nivel automático: Totalmente automático
  • Ángulo de corte: 1,5 grados
  • Longitud de la hoja (mm): 2400 mm
  • Recorrido del tope trasero (mm): 20 - 600 mm
  • Profundidad de garganta (mm): 150 mm
  • Estado: Nuevo
  • Potencia (kW): 18,5 kW
  • Peso (KG): 10800 KG
  • Voltaje: 380V/50HZ/3PH
  • Dimensión (L*W*H): 3880*2150*2000
  • Año: 2021
  • Garantía: 3 años
  • Puntos clave de venta: alta precisión
  • Industrias aplicables: talleres de materiales de construcción, talleres de reparación de maquinaria, planta de fabricación, obras de construcción, energía y minería
  • Ubicación de la sala de exposición: Canadá, Reino Unido, Estados Unidos, Francia, Alemania, Rusia, Japón, Australia
  • Tipo de marketing: Producto nuevo 2021
  • Informe de prueba de maquinaria: proporcionado
  • Video saliente-inspección: Provisto
  • Garantía de los componentes principales: 3 años
  • Componentes principales: cojinete, motor, bomba, engranaje, PLC, recipiente a presión, motor, caja de cambios
  • Sistema de control: Control Estun E21 NC
  • Material de corte: Metal Acero inoxidable Acero al carbono
  • Servicio posventa proporcionado: repuestos gratuitos, instalación, puesta en marcha y capacitación en campo, servicio de mantenimiento y reparación en campo, soporte en línea, soporte técnico de video
  • Servicio posgarantía: soporte técnico por video, soporte en línea, repuestos, servicio de reparación y mantenimiento en campo
  • Ubicación del servicio local: Canadá, Reino Unido, Estados Unidos, Francia, Pakistán, México, Rusia, Australia, Sudáfrica
  • Certificación: CE
