125 toneladas 4100 mm 5 ejes CNC servo prensa hidráulica plegadora de frenos

La plegadora CNC utiliza el molde (molde general o especial) para doblar una hoja de metal en frío en una pieza de trabajo de varias formas geométricas de sección transversal. Es una máquina formadora de láminas de metal diseñada para el procesamiento de láminas de metal laminadas en frío. Es ampliamente utilizado en el doblado de láminas de metal, como automóviles, fabricación de aviones, industria ligera, construcción naval, contenedores, ascensores, vehículos ferroviarios y otras industrias.

1. Alta precisión de flexión, velocidad de trabajo rápida y seguridad operativa eficiente, rendimiento estable.

2. Buen marco antidetonante (construcción de placa de acero soldado), todo el marco ha sido templado, reduce la modificación, utiliza una fresadora CNC a gran escala, procesa en una sola vez, asegura una alta precisión.

3. Uso de piezas de marca internacional y cnc.

4. Sistema operativo visual, fácil operación, conveniente, multifunción y práctico.

5. Todas las piezas son producidas por el centro de producción QAWELL cnc, de acuerdo con el dibujo estándar.

6. Alta fuerza ejecutiva, equipo ensamblado a máquina de alto nivel y alto nivel profesional.

7. Diseño de protección de energía, con protección de cortina de luz, función de apagado de puerta abierta, más seguridad al operar.

8. Perspectiva de la moda, delicada y hermosa, las máquinas son de diseño compacto, espacio reducido, operación fácil.

9. Proporcionar un programa completo de doblado para todos los usuarios de prensas plegadoras y cizallas.

10. Mesa de trabajo reemplazable y montículo superior e inferior, sin soldadura, forjado y rectificado de precisión.

11. Engrosamiento del control deslizante y la placa vertical, para garantizar la estabilidad de la máquina herramienta y reducir la elasticidad.

12. Diseño racional del diseño del oleoducto, para evitar que la temperatura del aceite aumente rápidamente.

13. La similitud de las imágenes y la máquina de envío puede alcanzar el 99,5%.

14. Entrega rápida a tiempo.

125 toneladas 4100 mm 5 ejes CNC servo prensa hidráulica plegadora de frenos

Principales características:

1. Todo el marco de la prensa plegadora adopta soldadura integrada y templado para eliminar la tensión interna.

2. El sistema de control numérico especial está equipado con la estructura principal de la máquina dobladora.

3. La función de programación de varios pasos de trabajo puede lograr una operación automática y un posicionamiento continuo de los procedimientos de varios pasos, así como un ajuste automático de precisión para la posición del tope trasero y el bloque deslizante.

4. La máquina cuenta con una función de conteo de dobleces, para una visualización en tiempo real de la cantidad de procesamiento y la memoria de fallas de energía de las posiciones del tope y el bloque deslizante, así como los procedimientos y parámetros.

5. El tornillo de avance del rodamiento de bolas importado y el riel de guía lineal se utilizan para el tope trasero, para garantizar la precisión de posicionamiento del tope trasero, para que la precisión de procesamiento de la máquina sea mayor.

125 toneladas 4100 mm 5 ejes CNC servo prensa hidráulica plegadora de frenos

Partes

Apariencia completa

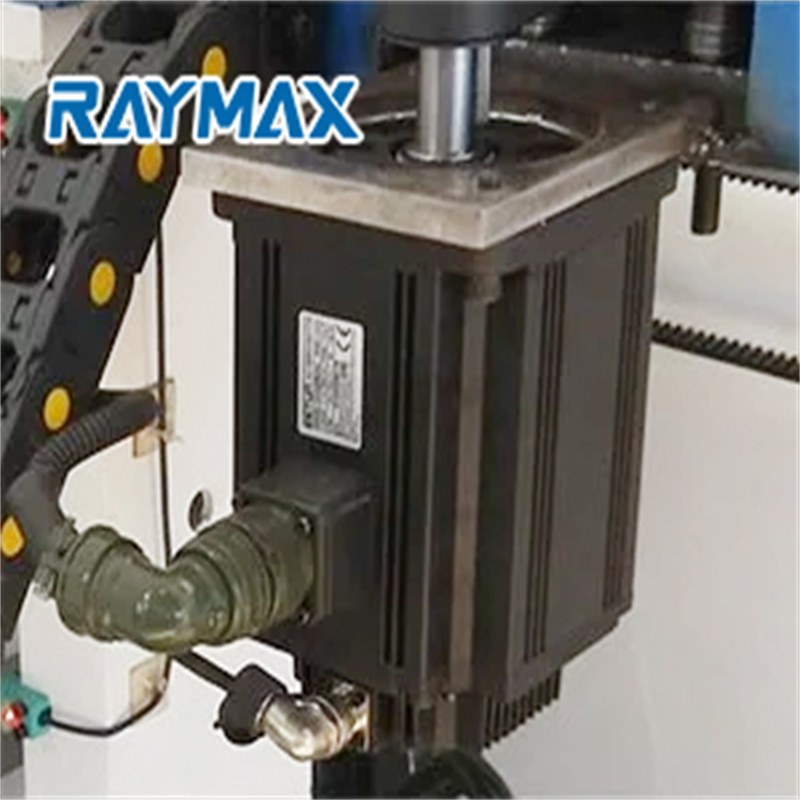

Servomotor principal

Motor-Crowniing es controlado por CNC

Control CNC Cybelec Touch8p

Bloque de válvulas hidráulicas Bosch Rexroth

Motor-Crowniing es controlado por CNC

El motor principal es un servomotor, que ahorra combustible y electricidad. Ahorro de energía 45% todos los días, la máquina funciona rápido

Máquina con procesamiento de estructura completa, para garantizar la precisión de procesamiento de la máquina; Máquina con tratamiento Vsr (alivio de tensión por vibración), para garantizar que la máquina no cambie de forma durante un uso prolongado;

Tope trasero CNC

Tope trasero CNC de 4 ejes, incluida la R; X ; Z1 Z2, puede moverse hacia arriba y hacia abajo; Delantero y trasero, izquierdo y derecho, el ajuste fino con alta precisión de hasta ± 0,02 mm. Calibre trasero: para que la precisión de plegado sea mucho mejor. Función de posicionamiento de chapa, para controlar bien la posición de la placa de metal de procesamiento. Parte muy importante en la máquina dobladora.

1. El tornillo de avance con rodamiento de bolas importado y el riel de guía lineal se utilizan para el tope trasero, para garantizar la precisión de posicionamiento del tope trasero, para que la precisión de procesamiento de la máquina sea mayor.

2. El tope trasero CNC de 4 ejes, incluido el R; X ; Z1 Z2, puede moverse hacia arriba y hacia abajo; parte delantera y trasera, izquierda y derecha, el ajuste fino con alta precisión de hasta ± 0,02 mm

3. Sistema de tope trasero, posicionamiento rápido y preciso. Adopta soldadura de estructura de acero, alta rigidez, servomotor, husillo de bolas y guía lineal para garantizar una operación de alta precisión. Los tornillos de posicionamiento de montaje de cuatro esquinas se pueden ajustar rápidamente.

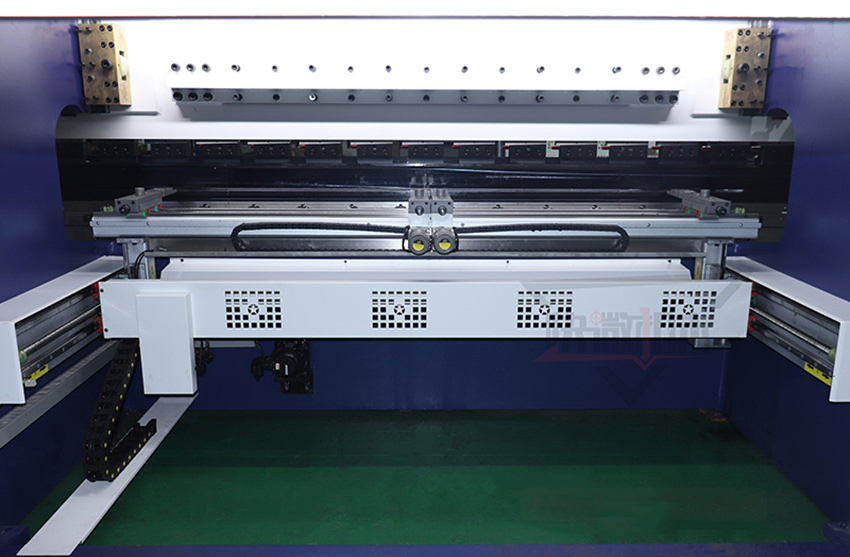

Sistema de tope trasero, posicionamiento rápido y preciso

Las prensas plegadoras CNC están provistas de un tope trasero constituido por una estructura sólida para asegurar la mejor repetitividad y alta precisión en el posicionamiento de los ejes. Adopta soldadura de estructura de acero, alta rigidez, servomotor, husillo de bolas y guía lineal para asegurar operación de alta precisión. Los tornillos de posicionamiento de montaje de cuatro esquinas se pueden ajustar rápidamente. 125 toneladas 4100 mm 5 ejes CNC servo prensa hidráulica plegadora de frenos

Preguntas más frecuentes

P: ¿Cómo obtener una cotización precisa de nosotros?

R: Indíquenos los detalles del material, el grosor máximo y el ancho máximo.

P: ¿pueden hacer el servicio OEM?

R: Sí, podemos. Se acepta su diseño, se puede usar su propio logotipo en la máquina.

P: ¿Cuál es el costo de envío desde china a su país?

R: Podemos enviar la máquina a su puerto o dirección de puerta por mar o avión. Por favor, díganos su puerto o dirección más cercana con código postal. Tenemos un agente de envío confiable para asegurar la entrega segura, conveniente y a tiempo.

P: ¿Aceptan el pago de LC?

R: Sí, normalmente nuestro pago es 50% 50% T/T, el pago LC también es aceptable

P: ¿Cómo operar esta máquina?

R: Línea de video de nuestra fábrica o le enviamos el video directamente.

P: ¿Qué pasa con el servicio de puesta en marcha?

R: podemos ofrecer el servicio de puesta en marcha, el comprador debe pagar los billetes de avión.

P: ¿Ofrecen enseñanza y capacitación?

A: Capacitación en la planta del proveedor

Nuestro servicio

1. Servicios de instalación

Los servicios de instalación están disponibles con todas nuestras máquinas. Enviamos un técnico a la fábrica del cliente para la instalación y operación previa de las máquinas. (Los clientes solo deben pagar la tarifa aérea y el hotel)

2. Servicio de Formación

Nuestro técnico está disponible para su fábrica y ofrece capacitación sobre cómo usar nuestras máquinas. Además, puede enviar a su técnico a nuestra empresa para aprender a operar las máquinas.

3. Garantía de calidad

Garantizamos la calidad de la máquina (por ejemplo, la velocidad de procesamiento y el rendimiento de trabajo son los mismos que los datos de la toma de muestras). Firmamos el acuerdo con datos técnicos detallados. La garantía de la máquina es de 5 años.

Detalles

  • Carrera deslizante (mm): 200 mm
  • Nivel automático: Totalmente automático
  • Profundidad de garganta (mm): 400 mm
  • Tipo de máquina: Sincronizada
  • Longitud de la mesa de trabajo (mm): 4000
  • Ancho de la mesa de trabajo (mm): 200 mm
  • Dimensión: 4400*1800*2800mm
  • Estado: Nuevo
  • Lugar de origen: Anhui, China
  • Material/metal procesado: acero inoxidable, acero al carbono, aluminio
  • Automatización: Automática
  • Servicios Extras: Formado de extremos
  • Año: 2021
  • Peso (KG): 8700
  • Potencia del motor (kw): 9 kw
  • Puntos clave de venta: alta precisión
  • 1 año de garantía
  • Industrias aplicables: planta de fabricación, comercio minorista, obras de construcción
  • Ubicación de la sala de exposición: Rusia, Kazajstán, COREA DEL SUR
  • Tipo de marketing: Producto nuevo 2020
  • Informe de prueba de maquinaria: proporcionado
  • Video saliente-inspección: Provisto
  • Garantía de los componentes principales: 1 año
  • Componentes principales: cojinete, motor, bomba, engranaje, PLC
  • NOMBRE: 130Tons prensa plegadora CNC hidráulica de 4,1 metros de longitud
  • Eje de carrera: 5 ejes
  • Recorrido del EJE X: 500 mm
  • Recorrido del EJE Y: 200 mm
  • Longitud de la mesa de trabajo: 4100 mm
  • ancho de la mesa de trabajo: 200 mm
  • motor: 9KW
  • peso: 10300kg
  • velocidad de bajada rápida: 350 mm/s
  • velocidad de subida: 150 mm/s
  • Certificación: ISO 9001:2000
  • Servicio posventa proporcionado: soporte técnico de video
  • Después del servicio de garantía: soporte técnico de video
  • Ubicación del servicio local: Rusia, Kazajistán, COREA DEL SUR","attrValueId":3869247}
